Leptir消音型蝶阀结构三维设计

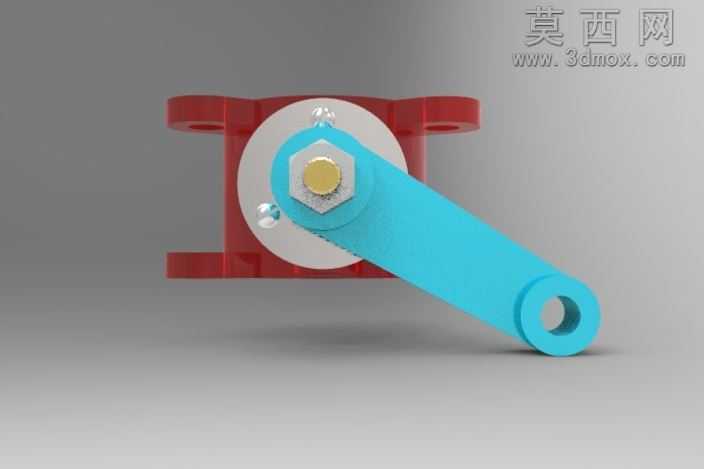

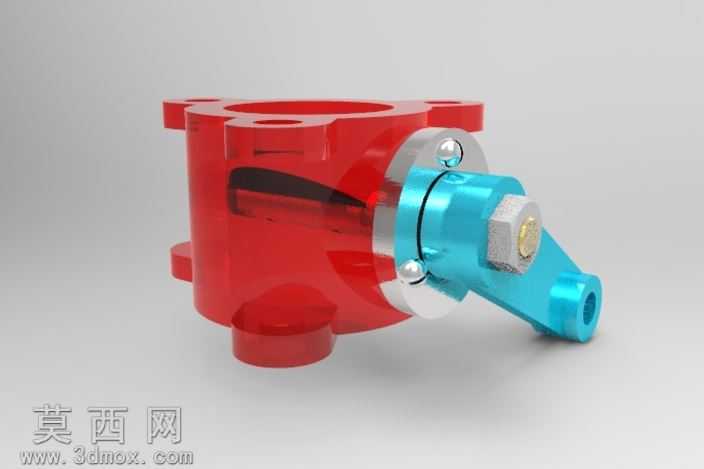

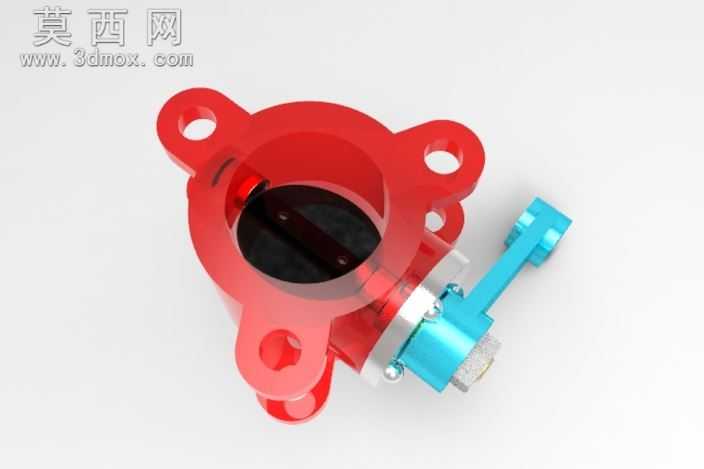

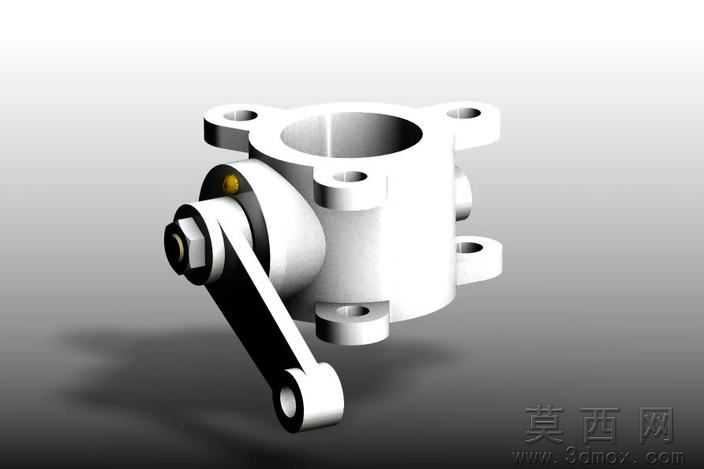

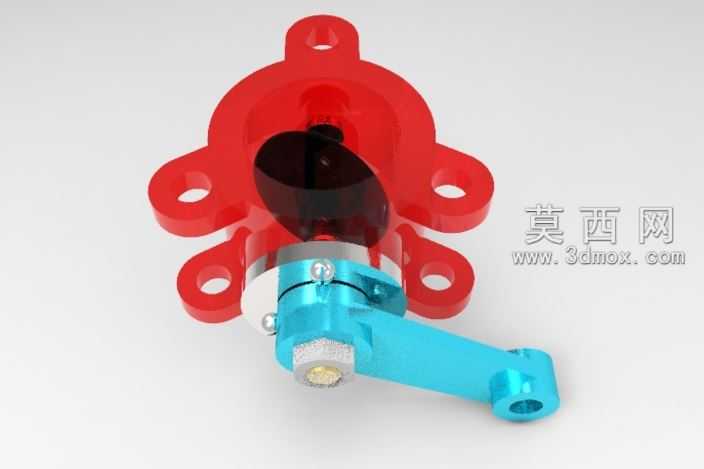

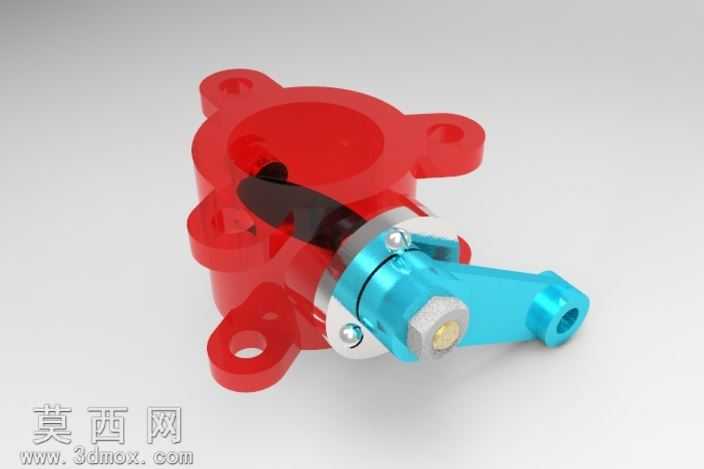

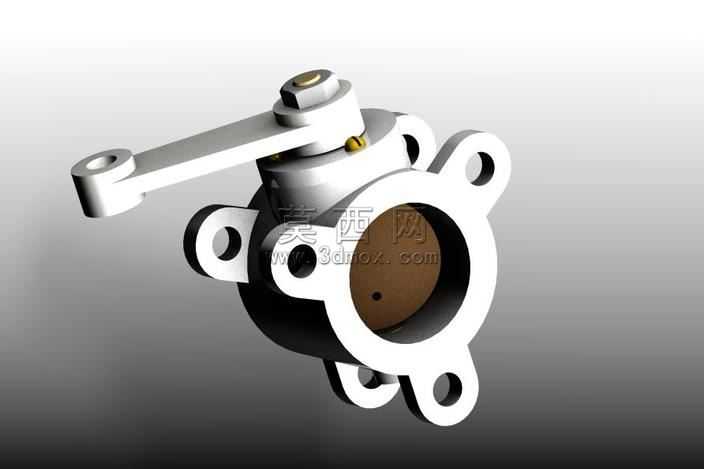

本作品为消音型蝶阀的三维结构设计，建模阶段采用Pro/Engineer Wildfire软件完成全参数化构建，首先依据蝶阀的通径规格、安装法兰尺寸确定阀体基础轮廓，对阀体上的三个带安装孔的凸耳结构进行精准草绘拉伸，保证安装孔的位置度、凸耳的厚度尺寸符合管道安装的配合公差要求。阀体主体采用红色工程塑料质感的材质进行渲染表现，通过调整材质的漫反射、粗糙度参数，还原工业塑料件的哑光表面质感，同时对阀体内腔的流道曲面做顺滑过渡处理，避免流道内出现直角结构，以此降低介质流经阀体时产生的湍流噪音，实现消音的功能设计目标。模型对驱动侧的结构做了精细化拆分建模，包含蓝色的操作手柄组件、银色的金属铰接销轴、密封压合结构件，其中手柄的握持曲面做了符合人体工学的弧度处理，铰接位置的销轴、卡簧、密封垫片等小零件均按照实际装配关系完成约束，可直观展示阀门的启闭动作逻辑：扳动手柄时，带动阀杆转动，进而驱动阀体内的蝶板做90度旋转，实现管路的通断控制。渲染阶段采用工作室柔光布光方案，主光源从模型斜上方45度投射，搭配侧方补光消除结构死角的阴影，突出阀体与手柄组件的色彩对比与结构层次，对金属销轴部分添加轻微的反射效果，还原金属零件的表面光泽。设计过程中重点考量了消音结构的实现逻辑，通过优化蝶板与阀座的密封贴合面角度、平滑阀体内壁流道，减少介质流动过程中的涡流与冲击噪音，同时兼顾了阀门的安装便捷性，三个法兰凸耳的结构可适配多种管道安装场景，各零件之间的装配间隙预留合理，既保证转动部件的动作灵活性，又避免间隙过大导致的介质泄漏问题。整体模型结构完整，零件拆分清晰，可用于阀门结构教学、产品方案展示以及后续的工程图导出、装配仿真验证等工作。
