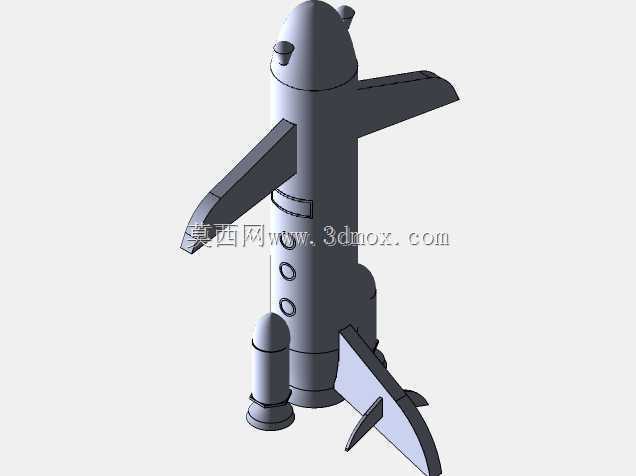

带翼助推结构空天飞行器概念造型

　　本次完成的空天飞行器概念造型，核心围绕亚轨道跨域飞行的气动需求展开设计，主体采用圆柱段主承力舱体布局，舱体头部做钝头旋压成型曲面处理，可在跨音速飞行阶段有效降低头部激波阻力，同时兼顾再入阶段的热流分散需求，避免尖锐结构带来的局部热应力集中问题。主舱体侧面布置两组后掠式主翼，翼面采用对称翼型设计，后掠角参考现役亚音速飞行器的成熟取值，兼顾低速起降阶段的升力系数与高速飞行阶段的阻力控制，翼根与主舱体采用一体化融合过渡，减少翼身干扰阻力的同时，提升翼根位置的结构连接强度，避免大过载机动下的翼根应力集中。主舱体下部侧方捆绑单台固体助推器结构，助推器头部做锥形整流处理，与主舱体之间采用连杆式连接结构，预留助推器分离的作动空间，

　　连接点位置经过重心配平计算，确保助推段飞行过程中整机推力线与整机重心重合，避免推力偏心带来的姿态控制负担。主舱体尾部布置四片对称分布的全动尾翼，每片尾翼可独立偏转，兼顾飞行过程中的俯仰、偏航、滚转姿态控制需求，尾翼转轴位置布置在尾翼气动焦点前方，确保操纵面的气动操纵效率，同时降低舵机的输出扭矩需求。设计过程中首先完成整机重心包线计算，将满载燃料状态、助推器分离后状态、燃料耗尽状态三个典型工况的重心变化范围控制在主翼气动焦点的合理区间内，确保全飞行剖面内的纵向静稳定性，无需额外增加配重即可满足姿态稳定需求。外形尺寸方面，主舱体总长控制在主体直径的8倍区间内，主翼展长为主体直径的3.2倍，尾翼展长不超过主体直径的1.2倍，

　　助推器长度为主舱体长度的45%，所有突出结构的外轮廓均控制在预设的安装边界内，可适配现役主流运载器的整流罩内部尺寸，满足挂载发射的尺寸约束。结构细节上，主舱体表面预留多组传感器安装口盖，口盖采用与舱体曲面齐平的埋入式设计，避免突出结构带来的额外阻力，口盖周边做密封止口设计，可满足高空低气压环境下的舱体密封需求。助推器外壳采用薄壁壳体结构，内部预留固体燃料药柱的安装空间，尾部预留喷管安装位，喷管采用收敛-扩张型面设计，可匹配助推段的飞行高度变化，保证推力效率。主翼内部预留翼梁安装通道，翼面蒙皮采用等厚度设计，可根据后续仿真结果对翼面不同位置的蒙皮厚度做拓扑优化，在保证结构强度的前提下降低整机结构重量。

　　设计阶段同步考虑了地面停放的支撑需求，主舱体下部预留两个主起落架舱位，助推器下部预留前支撑点位置，三个支撑点形成稳定的三角支撑布局，可满足地面总装、转运过程中的停放稳定性需求，无需额外配置专用支撑工装即可完成地面操作。针对空气动力学特性，设计过程中对整机不同马赫数下的流场做了初步预判，钝头头部可在马赫数2以上的飞行状态下形成脱体激波，降低舱体表面的热流峰值，后掠主翼可推迟高亚音速状态下的激波产生，降低跨音速阶段的阻力骤增问题，尾翼的布置位置避开了主翼的尾流干扰区，确保大迎角飞行状态下尾翼仍具备足够的操纵效率。整体造型未采用过于激进的非常规布局，所有气动面、结构连接点的设计均参考现有成熟航空航天产品的设计逻辑，可作为空天飞行器概念验证阶段的基础三维模型，用于后续气动仿真、结构强度校核、装配干涉检查等工作的基础载体，也可用于航空航天科普领域的展示模型制作，适配3D打印、数控加工等多种快速成型工艺的制作需求。
