长轴类工件加工用限位固定夹具结构

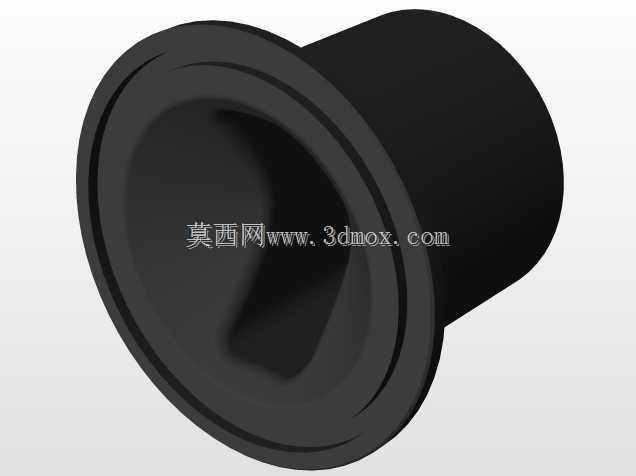

　　在轴类零件的机加工、装配检测以及生产线流转工序里，这类长条形固定夹具的应用场景覆盖范围极广，从细长轴类的车削加工辅助支撑，到液压管路、输电导杆类长圆柱工件的装配定位，再到成品工件的转运固定，都能看到这类结构的实际应用。很多一线加工场景里，长径比超过20的细长轴工件如果没有适配的固定支撑，加工时很容易出现切削振纹、装夹变形，甚至工件受力飞出的安全隐患，这套固定结构正是针对这类痛点做的针对性设计。

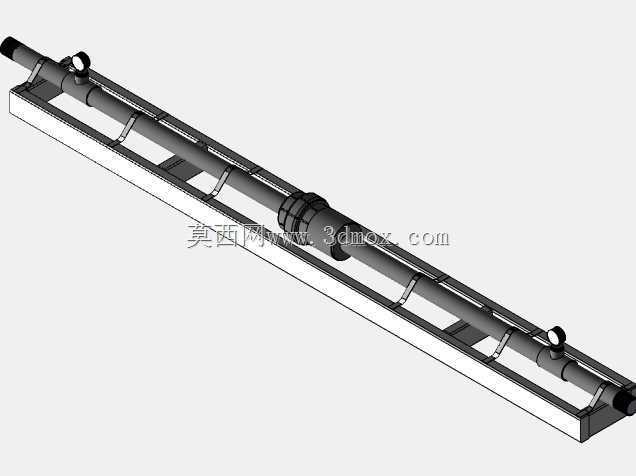

　　从功能特性来看，整套结构采用框架式基座作为承载主体，基座采用等截面矩形型材拼接成型，沿长度方向等距布置多组可调式支撑抱箍，每组抱箍都可以沿基座上的导向槽做轴向位置调整，适配不同长度、不同直径的圆柱类工件装夹需求。抱箍的开合结构采用快拆式锁紧设计，不需要完全拆卸紧固件就能完成工件的取放，在批量工件的装夹作业里能大幅缩减辅助装夹时间。基座两端设置有端部定位挡块，其中一端的挡块带有微调顶紧结构，装夹时可以通过顶紧螺栓给工件施加轴向预紧力，避免工件在加工或者转运过程中出现轴向窜动。

　　设计思路上，这套结构没有采用复杂的气动或者液压夹紧元件，全部采用纯机械结构实现装夹功能，一方面降低了制造成本，另一方面纯机械结构的可靠性更高，在车间多油污、多切削液的恶劣工况下不会出现密封件失效、动力源故障的问题，日常维护只需要定期给导向槽和锁紧螺栓加注润滑脂即可。基座的底部预留有标准的T型槽安装接口，可以直接固定在机床工作台、装配线工位台或者转运托盘上，不需要额外做安装转接板，适配性更强。考虑到长轴类工件装夹时的同轴度要求，每组支撑抱箍的安装定位面都做了统一的铣削加工，所有抱箍的V型支撑面在同一水平轴线上，装夹后工件的轴线直线度可以控制在0.1mm每米范围内，满足大多数精加工工序的定位精度要求。

　　外形尺寸与安装边界方面，整套夹具的长度方向可以根据常用工件的长度做模块化拼接，单段标准基座长度为1.2米，可通过端部的连接法兰拼接成2.4米、3.6米等不同长度规格，满足不同长度工件的装夹需求。基座的宽度控制在180mm，高度控制在120mm，整体占用的工作台面空间较小，不会和机床的刀架、加工主轴产生运动干涉。抱箍的支撑直径调节范围覆盖20mm到80mm，基本覆盖了车间常见的细长轴、导杆、管状工件的直径范围。安装时只需要通过4套M12的T型螺栓将基座固定在工作台的T型槽内，不需要做额外的地基或者台面改造，安装调试时间不超过半小时。

　　实际使用过程中，针对不同的工序需求还可以对夹具做快速调整，比如做工件的焊接工序时，可以在抱箍上加装隔热衬套，避免焊接热量传递到夹具导致结构变形；做表面喷涂工序时，可以在基座表面覆盖防粘涂层，减少漆料附着带来的清理工作量；做检测工序时，可以在基座上加装百分表支架接口，直接在夹具上完成工件的形位公差检测，不需要二次装夹找正。这种模块化、可调式的设计思路，让这套固定装置不再是单一工序的专用工装，而是可以适配多场景的通用型工装结构，对于多品种小批量的加工车间来说，能大幅减少专用工装的制作数量，降低生产准备成本。

　　很多刚接触工装设计的工程师容易陷入追求复杂结构的误区，觉得采用越多的动力元件、越复杂的调节机构就代表工装越先进，但实际上车间一线最受欢迎的工装往往是结构简单、可靠性高、调整方便的结构，这套固定装置就完全贴合一线的使用需求，没有多余的冗余结构，每个部件都承担明确的功能：框架基座承担整体承载和安装基准的作用，可调抱箍承担工件的径向支撑和夹紧作用，端部顶紧结构承担轴向定位作用，快拆锁紧结构承担快速装拆的作用，所有部件的功能没有重叠，加工制作的难度也很低，普通的机加工车间就可以完成整套结构的加工制作，不需要特殊的加工设备或者工艺。
