大众Baja bug改装用涡轮增压动力总成结构

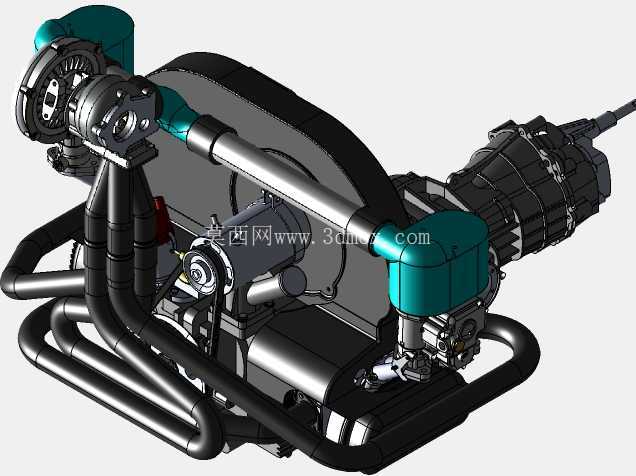

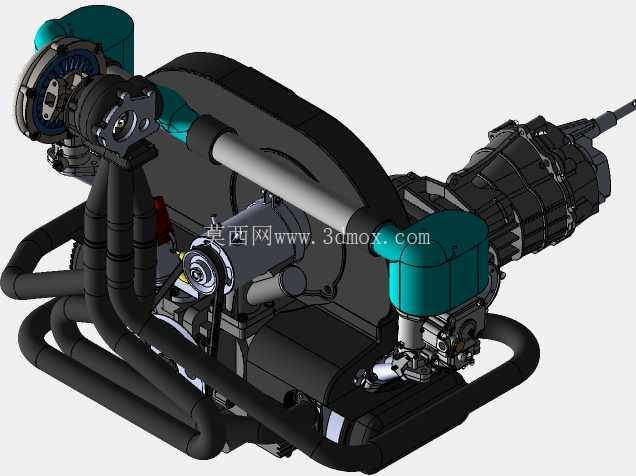

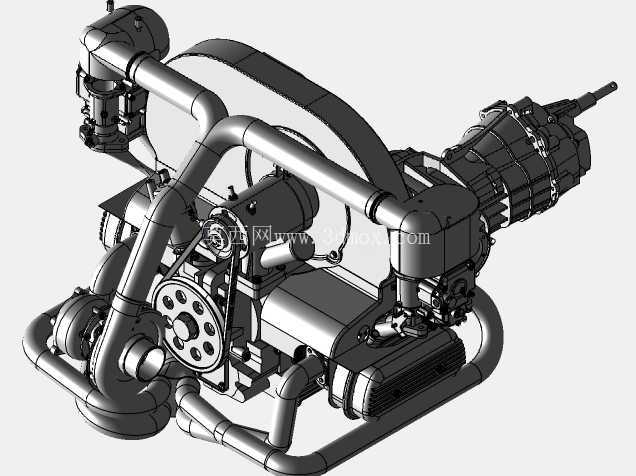

　　这套动力总成结构针对大众Baja bug越野改装场景开发，核心围绕原厂动力输出不足的痛点做适配设计，适配非铺装路面行驶时的扭矩输出需求，兼顾高转速区间的动力持续性与低扭响应特性，避免越野工况下频繁换挡导致的动力中断。整套结构的布局围绕原车发动机舱的安装边界做适配，没有改动原车发动机的主安装悬置点位，侧排排气歧管的走向完全避开了原车车架的加强筋位置，管路弯折半径控制在合理区间，避免排气背压过高影响涡轮起压速度。

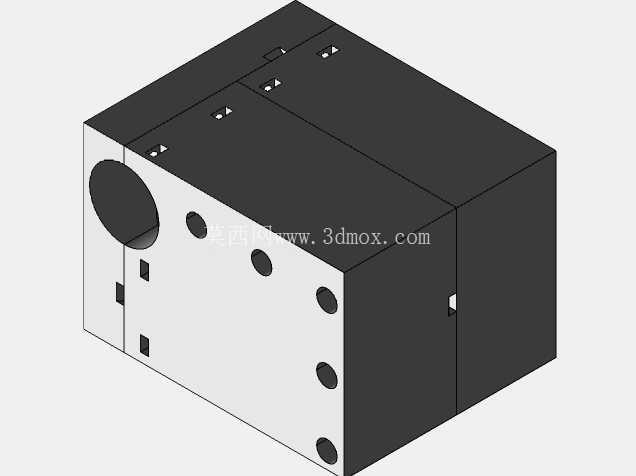

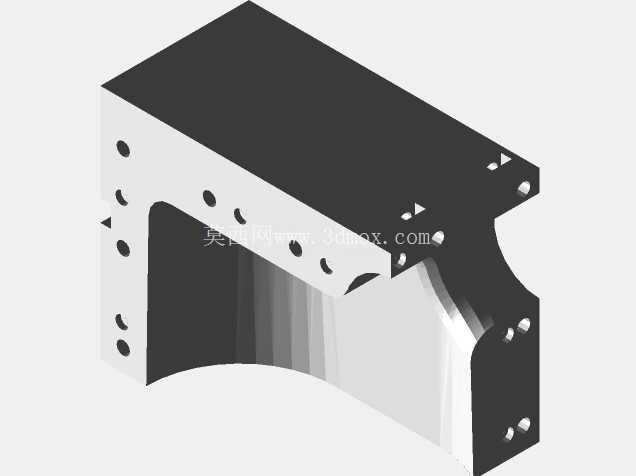

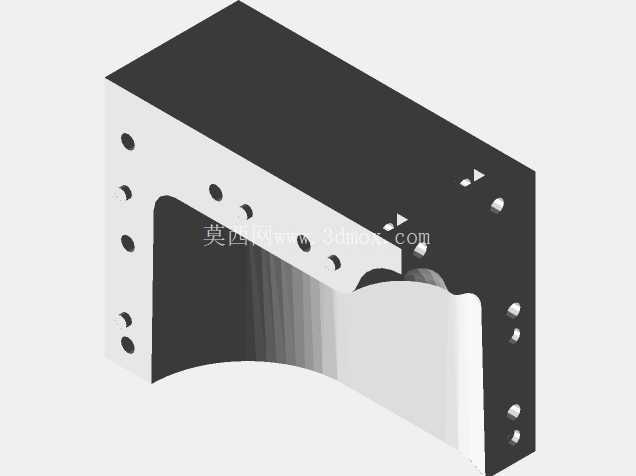

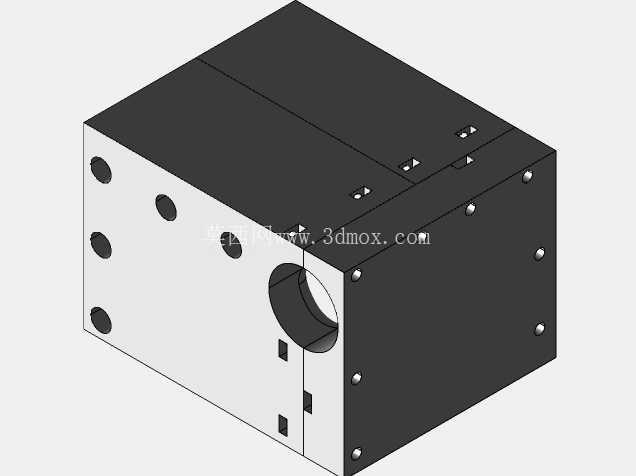

　　涡轮安装位选取在发动机排气侧的上方空余区域，配套的弯管转接结构采用分体式设计，拆分后的单件尺寸刚好适配常规桌面级3D打印设备的成型幅面，打印完成后通过玻璃纤维缠绕做承压与耐热强化，可承受涡轮工作时的高温与压力冲击，不需要额外开发金属铸造模具，大幅降低改装件的试制成本。进气端的导风结构预留了碳纤维成型的安装位，泡沫材质的充电管样件已经完成前期的适配验证，后续替换为碳纤维材质后可降低进气温度，同时减少管路重量，适配越野场景下的轻量化需求。整套结构的管路排布做了防磕碰设计，所有外露管路的最低位置高于原车底盘的最低点，避免越野行驶时被路面碎石击打损坏，管路固定点全部借用原车现有螺栓孔位，不需要在车架上额外打孔，降低改装施工的难度。

　　建模过程中同步做了部件干涉检查，涡轮本体、排气歧管、进气管道与周边的发电机、启动机、线束走向均保留了足够的安全间隙，不会出现运行过程中的部件摩擦问题。考虑到越野场景下的维护便利性，涡轮的旁通阀调节机构、机油进出油口都预留了足够的操作空间，不需要拆解周边大部件即可完成常规的检查与调整。目前的结构中预留了BOV、废气门、油管等部件的安装接口，后续可根据实际测试情况逐步补全配套部件，适配不同动力输出等级的调校需求。侧排排气的布局也考虑了越野涉水场景的需求，排气出口位置高于原车的设计涉水高度，减少涉水时水流倒灌进涡轮的风险。

　　整套结构的安装边界完全匹配大众Baja bug的原车发动机舱尺寸，不需要对原车的防火墙、翼子板等钣金结构做切割处理，可实现原位安装，适配不同年款的同车型改装需求。建模过程中对所有连接法兰的密封面做了平面度校验，避免后期安装时出现漏气、漏油的问题，紧固件的选型全部采用标准件，降低后期维护的配件采购难度。针对3D打印部件的受力特性，在管路的连接位置做了局部加厚处理，避免安装紧固时出现部件开裂的问题，玻璃纤维强化层的缠绕方向也根据管路的受力方向做了优化，提升部件的抗疲劳强度，适配越野场景下的持续振动工况。
