内螺纹六角穿板液压管路连接接头

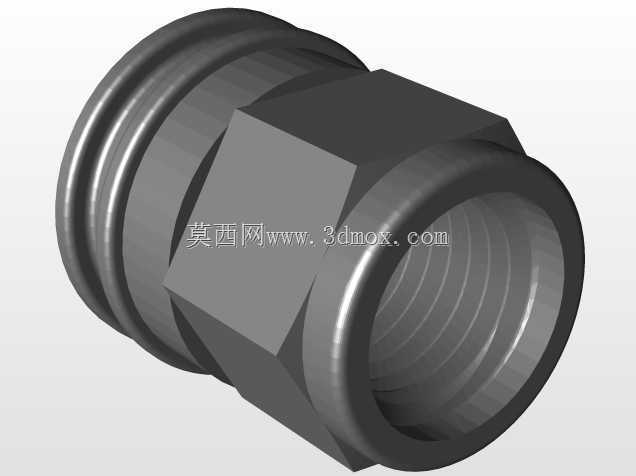

　　这类穿板式内螺纹六角接头，在液压站油路排布、气动控制回路布设、低压流体输送管线的柜体穿接场景中应用极广，日常做设备改造时经常会碰到需要在阀块安装面板、油箱侧壁、设备防护隔板位置引出流体通路的需求，普通外接接头无法实现隔板两侧的密封固定，这类带双侧外螺纹段加中部六角定位结构的接头，就是专门为这类穿板安装场景设计的。从结构设计逻辑来看，中部的六角台是整个零件的安装基准，安装时六角台的两个端面分别贴合隔板的正反两面，配合两端的锁紧螺母可以把接头牢牢固定在开孔位置，不会因为管路拉扯、设备振动出现松动移位，六角结构本身也适配标准开口扳手，现场安装时不需要专用工装，用常规扳手就能完成锁紧操作，后期维护拆卸也很方便。接头两端的内螺纹是标准管螺纹，

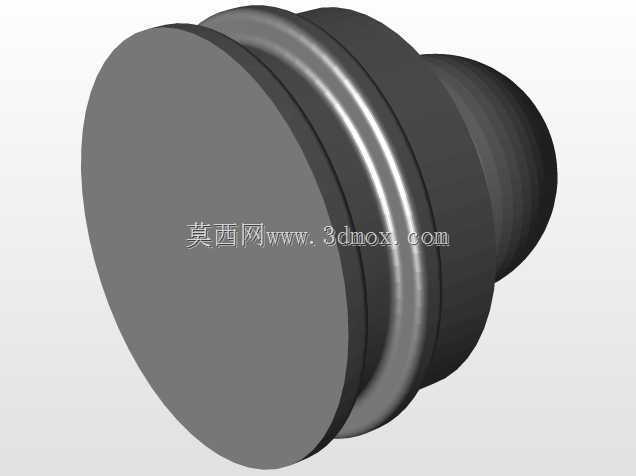

　　加工时严格保证螺纹同轴度，避免安装后出现管路别劲的问题，螺纹收尾处设计有退刀槽，保证外接管路或者接头可以拧到底，实现端面密封，不会因为螺纹配合不到位出现渗漏。做三维建模的时候，首先要确定穿板的最大允许厚度，中部六角台的厚度加上两端锁紧螺母的夹持行程，要覆盖常用设备隔板的厚度范围，一般适配2到12毫米厚度的钢板、绝缘板安装需求，六角的对边尺寸按照对应螺纹规格的标准扳手空间设计，不会出现扳手卡不进去的情况，两端外螺纹的大径要比安装开孔小0.2到0.5毫米，方便安装时穿入开孔，同时预留密封垫片的放置空间。接头的内孔通径按照对应管路的额定流量设计，不会出现通径缩颈导致的流阻增大问题，内孔的过渡位置做圆角处理，避免流体经过时产生紊流、压降，

　　对于液压系统来说，紊流会带来不必要的油温升高，长期运行会加速密封件老化，所以建模时这些过渡位置的圆角不能省略。实际选型使用时，要注意安装边界：隔板上的开孔直径要比接头外螺纹大径大0.3到1毫米，开孔边缘要做去毛刺处理，避免毛刺划伤密封垫片导致渗漏，六角台和隔板之间要放置对应压力等级的密封垫片，根据输送介质不同选择丁腈橡胶、氟橡胶或者紫铜垫片，锁紧两端螺母时要对角均匀施力，避免单边受力导致接头偏斜，螺纹配合处要按照介质特性缠绕生料带或者涂抹螺纹密封胶。这类接头相比卡套式穿板接头，成本更低，安装容错率更高，对于低压液压回路、常规气动系统、冷却水循环管路来说，可靠性完全满足使用要求，在非标设备设计、老旧设备管路改造场景中，

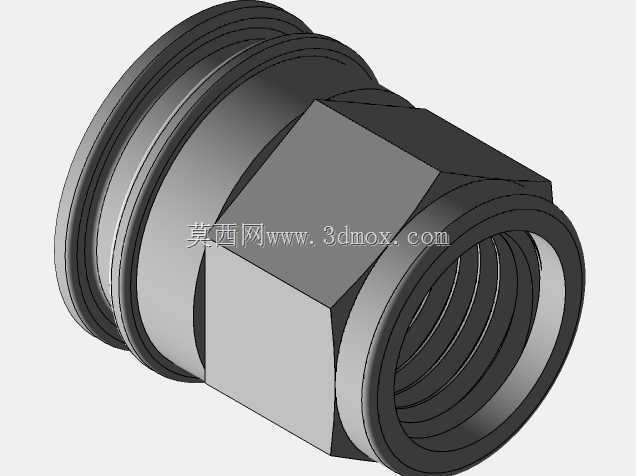

　　是使用率非常高的一类管路连接件。建模过程中要注意所有棱角位置做工艺倒角，除了安装时避免划伤操作人员，也能去除加工毛刺，外螺纹和六角台的衔接位置要做退刀结构，保证车削加工时可以一次装夹完成主要加工面，减少二次装夹带来的同轴度误差，内螺纹的加工深度要满足外接接头的拧入深度要求，一般不小于螺纹公称直径的1.2倍，保证螺纹连接的强度，不会因为管路振动出现螺纹脱开的问题。
