小型手动取样隔膜阀三维结构设计

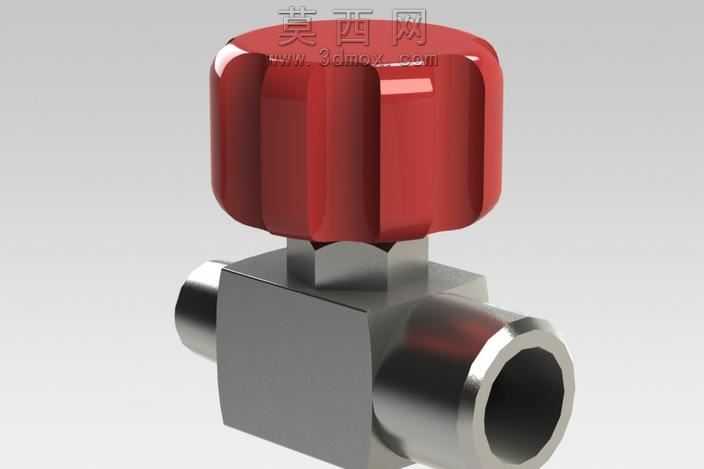

本作品为小型手动取样隔膜阀的三维建模设计，建模过程严格遵循阀门类产品的实际生产尺寸规范，在三维软件中首先完成整体结构的草图绘制，通过拉伸、旋转、切除等基础特征命令构建阀体的基础实体，阀体采用直通式双外螺纹接口结构，建模时精准控制接口的管径尺寸、螺纹段长度与阀体主体的过渡圆角，保证流体通道的内壁光滑无突兀结构，避免流体输送过程中出现滞留死角。阀瓣与阀杆的连接结构采用嵌入式卡合设计，建模时单独拆分零件完成装配配合校验，确保手动旋转旋钮时阀瓣的升降行程精准可控，不会出现卡滞或偏移问题。顶部的手动旋钮采用多棱面防滑结构，建模时通过阵列特征完成棱面的均匀排布，既还原了实际产品的防滑握持手感，也让外观造型更具工业设计质感。材质渲染阶段，阀体金属部分采用哑光不锈钢材质，调整材质的反射率与粗糙度参数，还原金属零件经过机加工后的细腻金属光泽，边缘处添加轻微的倒角高光效果，模拟实际零件去毛刺处理后的真实质感；顶部旋钮采用亮面红色工程塑料材质，调整材质的漫反射颜色与高光强度，还原塑料旋钮饱满的色泽与表面光泽度，同时在旋钮表面添加细微的磨砂纹理，避免渲染效果过于塑料化失真。结构设计上重点考量了隔膜阀的密封性能，在阀瓣与阀体的接触位置预留了标准的密封件安装槽位，建模时精准控制槽位的深度与宽度尺寸，保证装配后密封件能够产生均匀的压缩量，实现可靠的流体截断效果；整体装配过程中添加了同轴度、配合间隙的校验，确保各个活动部件的运动行程符合设计预期，既能够通过旋钮的旋转精准控制阀门的开度，也保证阀门完全关闭时能够实现零泄漏的密封效果。设计思路围绕小型取样场景的使用需求展开，整体结构紧凑小巧，没有多余的冗余结构，双外螺纹接口能够直接适配常规的小口径流体管路，手动操作的结构无需额外的驱动装置，能够方便地安装在实验管路、小型流体设备上完成取样、流量调节等操作，建模过程中对所有零件的壁厚、受力位置进行了结构强度校验，保证阀体在常规工作压力下不会出现变形或损坏，整体模型结构完整，零件拆分清晰，装配关系准确，能够直接用于产品结构展示、装配教学或者进一步的工程优化设计。
