黄铜内丝卡套式气动管路直通接头

　　在气动控制回路、低压流体输送台架以及实验室气路排布的现场，这类一端内螺纹、一端卡套接管的直通接头是最常被批量领用的基础连接件。很多刚接触管路布置的设计人员容易把它和普通外丝对丝、快插接头混为一谈，实际拆开结构就能看出差异：中段的六方本体是整根棒料车削成型，没有拼接焊缝，黄铜材质本身兼顾了切削加工性和普通工况下的抗锈蚀能力，在压缩空气、低压润滑油、惰性气体这类无强腐蚀介质的管路里，长期使用也不容易出现内壁结垢卡死的问题。

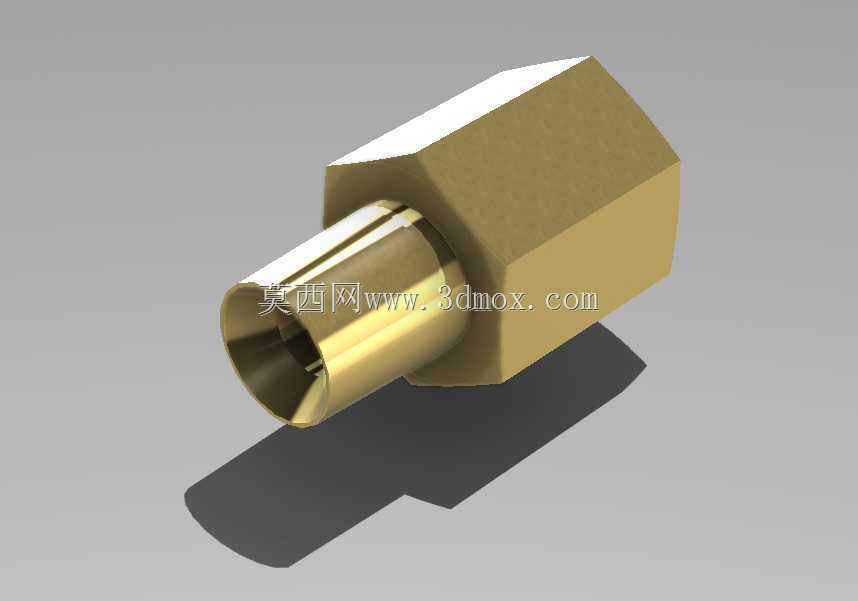

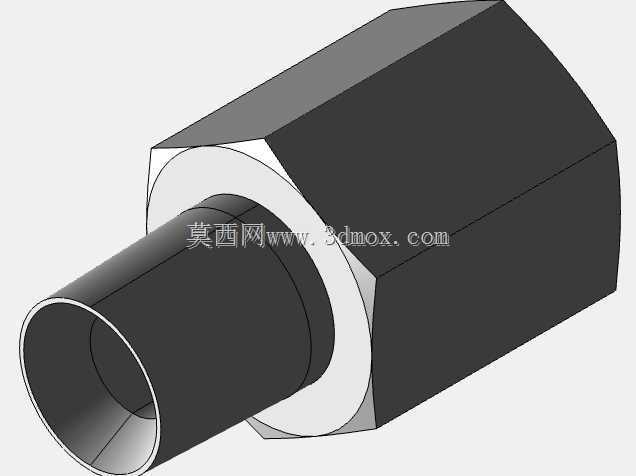

　　从建模还原的角度看，这个零件的特征拆分非常清晰：左侧伸出的圆柱段是卡套端，内部预留了适配硬管的插接孔，外壁车削出卡套螺母旋合的外螺纹，装配时紫铜或者黄铜卡圈套在尼龙管、紫铜管外壁，螺母拧紧后卡套被挤压变形，均匀咬合在管外壁形成密封，不需要额外缠生料带或者涂密封胶；右侧六方段内部加工出管螺纹，用来和外螺纹阀件、压力表、气源处理件的出口直接对接。六方本体的对边尺寸是现场选型最容易忽略的安装边界——不少新手在排布密集阀岛的时候只算管路通径，留出的扳手空间不足，最后装配时开口扳手卡不进去，只能被迫调整整排接头的间距，这个模型把六方的完整棱边、两端螺纹段的长度差都做了还原，在做管路干涉检查时可以直接测量六方对角尺寸，提前给扳手预留出至少十毫米以上的旋转余量。

　　实际工况里这类接头的使用场景非常分散：小型自动化设备的气源分支管路会用它把硬管和电磁阀底座连通，检测台架上用来连接压力传感器和引压管，甚至小型液压站的低压回油支路也会选用同结构的黄铜接头。它的核心设计思路是用最少的零件实现两种不同管路接口的转换，不需要中间再加转接头，减少了一个潜在泄漏点。建模时要特别注意两端的同轴度要求：内螺纹孔和卡套端的插管孔必须在同一轴线上，如果三维装配时出现偏心，实际加工出来的接头强行接硬管后会给管路带来附加弯曲应力，设备运行振动时管路根部容易出现疲劳断裂。

　　外形尺寸上，1/4规格的接头整体长度控制在紧凑区间，六方本体的轴向厚度刚好满足扳手施力的强度需求，不会因为壁厚太薄在拧紧时出现棱边变形，也不会做的过于臃肿挤占安装空间。卡套端的圆柱外径比六方对边小一圈，螺母旋合后外轮廓也不会超出六方的外接圆，在并排安装多个接头的阀板上，相邻接头之间只要留出六方厚度的间隙就不会互相干涉。内螺纹端的端面加工有密封倒角，和外螺纹件对接时，端面的倒角可以引导螺纹快速对中，避免首牙错扣损坏螺纹。

　　做设备管路三维布局的时候，直接调用这个接头模型可以快速完成管路路径的占位：先按设备气路原理图摆好各个阀件的接口位置，再把接头的内螺纹端对齐阀件接口，卡套端指向管路走向，后续排布硬管的时候就能直接顺着接头的插管孔轴线延伸，不用后期再反复调整管路角度。很多现场泄漏故障追根溯源，并不是接头本身质量问题，而是选型时没有核对接头的全长，安装后硬管存在强行拉扯的装配应力，设备运行一段时间后振动让卡套处的密封失效，在设计阶段把接头的完整三维尺寸纳入干涉检查，就能提前规避这类装配问题。黄铜本体的表面不需要额外涂装，裸露的金属表面在车间环境下即使偶尔沾到少量油污也很容易擦拭，日常维护时拆卸重装的重复密封性能也优于一次性压合的管路接头。
