黄铜内丝气动管路转接头结构设计

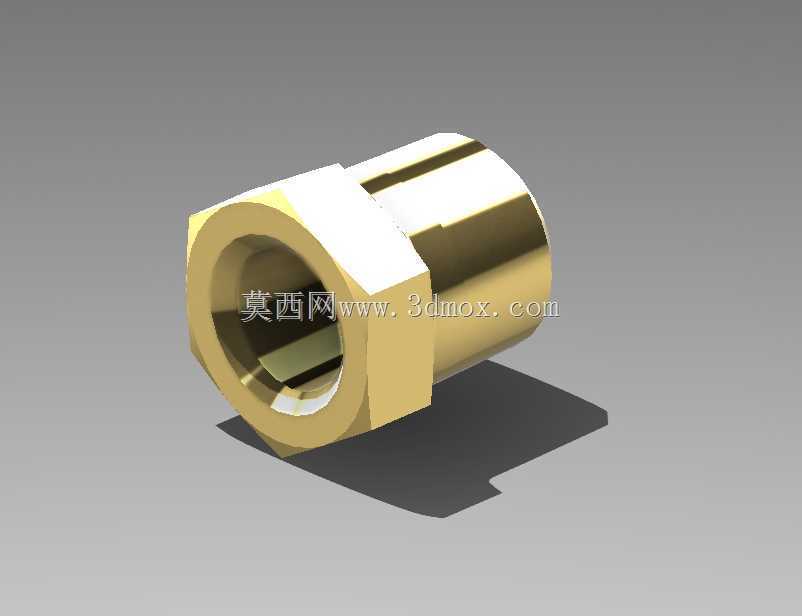

　　这类异径内丝转接头，在气动控制回路、低压液压管路、小型流体输送系统里的使用频率极高，日常做设备气路改造、小型液压站布管、实验室气路搭建的时候，经常会遇到不同通径管路对接的需求，这时候就需要这类转接头来完成通径过渡，避免强行变径带来的管路紊流、密封失效问题。从结构上看，这个接头采用整体黄铜棒料加工而成，没有拼接焊缝，材质本身的耐腐蚀性和气密性都能满足常规工业场景的使用要求，一端是3/8规格内螺纹，另一端是1/4规格内螺纹，中间的外六角结构是专门为安装扳手预留的夹持位，安装时可以用开口扳手或者活动扳手卡住六角位施加扭矩，不会因为夹持力过大损坏接头的螺纹段或者密封面。做这类接头的三维建模的时候，首先要确认两端螺纹的基准尺寸，包括螺纹大径、

　　小径、螺距、有效旋合长度，内螺纹的入口处要做合理的倒角，一方面是安装时方便对中，避免螺纹错牙，另一方面也能减少管路安装时密封圈被螺纹锐边切损的概率。中间六角的对边尺寸要符合常规手动工具的夹持标准，不能做的过小，否则安装时扳手容易打滑，也不能过大，否则会占用过多安装空间，导致相邻管路接头之间出现干涉。接头的内部流道要做平滑过渡，不能出现台阶或者锐角，不然流体经过的时候会产生局部压损，尤其是在气动回路里，过大的压损会导致末端执行元件的输出力不足，响应速度变慢。实际选型使用的时候，要先确认两端对接管路的螺纹规格，避免出现锥螺纹和直螺纹混接的情况，直螺纹连接的时候需要搭配组合密封圈或者生料带做端面密封，

　　锥螺纹则依靠螺纹本身的过盈配合实现密封，安装时的扭矩要控制在合理范围，黄铜材质的强度不算特别高，扭矩过大会导致螺纹滑牙或者六角部位开裂，扭矩过小则会出现密封不严的泄漏问题。安装边界上，这类接头的整体长度较短，适合在空间紧凑的阀岛安装板、设备内部走线走管槽附近使用，六角部位的最大外径决定了安装时需要预留的扳手操作空间，一般来说要在六角的其中一个对边方向预留至少能容纳标准开口扳手厚度的操作空间，否则安装时无法施加足够的拧紧力矩，后期容易出现松动泄漏。建模过程中还要注意接头两端的同轴度要求，两端内螺纹的同轴度公差要控制在合理范围内，如果同轴度偏差过大，对接管路的时候会出现别劲的情况，长期受管路应力影响，接头的螺纹部位容易出现疲劳裂纹，

　　尤其是在有振动的设备上，比如冲压设备、自动化生产线的气动工位，接头长期受振动影响，如果安装时存在别劲应力，很容易在使用一段时间后出现泄漏甚至断裂。另外黄铜材质本身的特性决定了这类接头不适合用在高温高压的工况下，一般适用的工作压力在16bar以下，工作温度不超过150摄氏度，超过这个参数范围的工况需要更换不锈钢或者碳钢材质的接头。日常做设备管路三维布局的时候，要提前把接头的外形尺寸纳入装配干涉检查，尤其是在密集布管的区域，要确认相邻接头之间的扳手操作空间不重叠，避免后期装配的时候出现无法拧紧的问题，同时要预留出后期维护拆卸的空间，不能把接头布置在被其他结构件完全挡住的位置，否则后期更换密封件或者检修管路的时候需要拆解周边大量零部件，增加维护工作量。这类接头的内螺纹底部要设计合理的退刀槽，一方面是机加工的时候方便螺纹刀具退刀，保证螺纹的有效旋合长度，另一方面退刀槽也能容纳安装时多余的密封胶或者生料带残渣，避免这些杂物进入管路内部，堵塞下游的气动元件或者节流阀。
