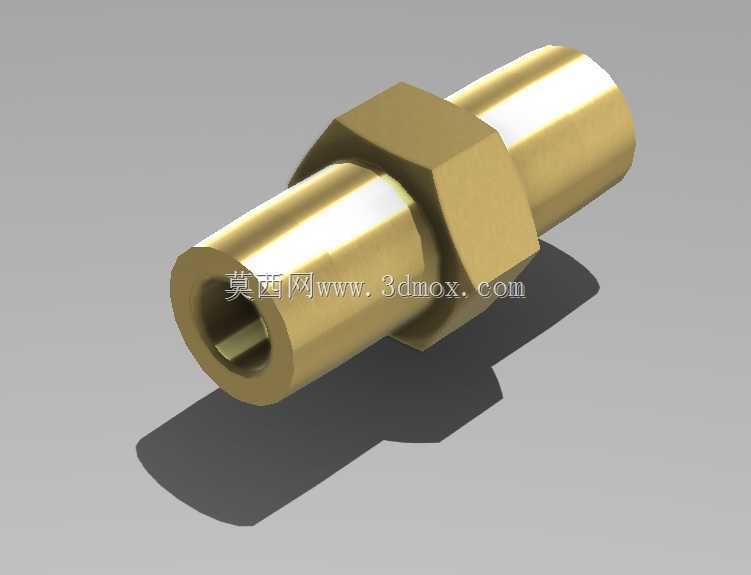

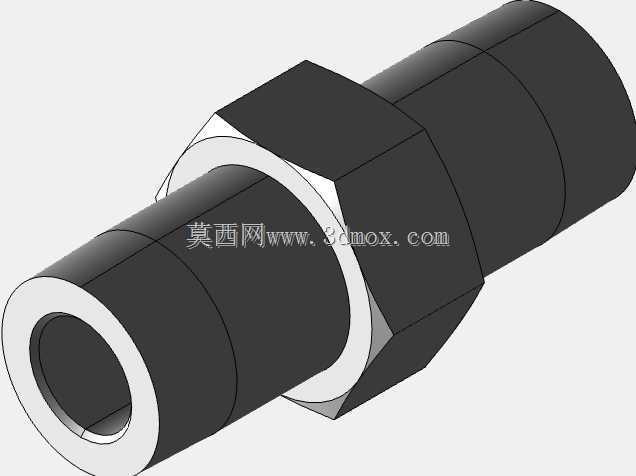

黄铜内丝直通液压管路对接接头

　　现场管路排布时，这类两端内螺纹的直通对接件，多用于两段同规格外螺纹硬管、软管总成的轴向串联场景，在小型液压站、气动控制回路、实验室流体测试台、净水设备水路、燃油输送支管里都十分常见。中间外六角本体是整根接头的受力核心：装配时扳手直接卡在六角平面上施加扭矩，既不会夹伤两端螺纹段，也能把拧紧力矩控制在密封所需区间，黄铜材质本身的塑性余量可以让螺纹啮合面在额定扭矩下形成微量形变填充，配合生料带或者铜垫就能实现低压工况下的可靠密封，不需要额外焊接工序，后期拆检维护也能直接松开两端螺母完成管路断开。

　　从结构建模逻辑来看，绘制这类接头首先要锁定通径核心：1/4规格对应的内孔流道全程保持等径，没有突兀的缩径台阶，避免流体经过时产生节流压降、也不会在变径位置残留介质淤积；两端内螺纹的有效啮合长度按照管螺纹标准预留，保证对接外螺纹拧入后，螺纹末端不会顶到中间流道的限位台阶，中间的六角凸台厚度要兼顾扳手咬合宽度和整体轴向长度，六角的对边尺寸参照同规格管接头的通用工装尺寸，现场常用的活动扳手、开口扳手都能直接适配，不需要定制专用工具。两端圆柱段的外径略大于螺纹大径，在螺纹入口处做了微小的倒角导向，对接管路拧入时可以自动对中，避免斜牙错扣损坏螺纹。

　　安装边界层面，布置管路时要给接头中间六角位置预留足够的扳手操作空间：径向至少留出大于扳手厚度的操作余量，轴向两端对接的管路拧入后，接头六角的两个端面和相邻管路的螺母、管壁之间要留出微小间隙，避免装配应力直接作用在接头本体上。黄铜材质的选用也贴合这类民用、工业低压流体场景的需求：相比碳钢接头它不会在水、普通液压油、气动冷凝水环境下生锈，长期使用不会因为锈屑堵塞流道；相比不锈钢接头它的重量更轻、拧紧时的螺纹配合更柔顺，小扭矩就能实现密封，在频繁拆装的测试台架上反复拧动也不容易出现螺纹咬死的问题。

　　建模过程中流道的同轴度是核心校验项：两端内螺纹的轴线、中间六角的中心轴线、内部通流孔的轴线必须完全重合，若存在同轴度偏差，对接后两段管路会出现别劲现象，长期受管路振动影响容易在螺纹根部产生疲劳裂纹，甚至出现密封面渗漏。接头的整体轴向长度控制紧凑，在空间狭小的设备阀块周边、控制柜内部的气管排布场景里，不会因为接头过长占用多余布管空间，六角本体的棱边都做了微小倒钝处理，装配操作时不会划伤施工人员的手套或者线缆外皮。这类直通接头不需要改变管路通径，仅作为两段管路的中间衔接载体，在标准化流体管路系统里属于通用性极强的基础连接件，同系列不同通径的接头可以沿用完全一致的建模逻辑，仅替换螺纹规格、六角对边、总长参数就能快速衍生出全系列适配件。
