黄铜异径卡套直通液压管路接头

　　在液压与气动管路的现场配装里，异径直通接头是最常被低估却又决定密封可靠性的基础件。这套1/4转1/8规格的黄铜卡套式接头，主要用于两段不同通径硬管之间的直线对接，常见于小型液压站、试验台油路、气动控制盘、制冷冷媒管路以及实验室流体分配模块。它不需要焊接，也不依赖管端扩口，靠卡套咬入铜管外壁形成金属密封，拆装后可重复使用，在维修空间狭窄、管路需要频繁改动的设备上优势明显。

　　建模时先从两端接口的功能差异入手。大端适配1/4英寸外径铜管，内部预留卡套安放锥面与压紧螺母行程；小端对应1/8英寸管系，通径收缩段采用平缓过渡，避免油路在变径处出现突扩突缩造成的局部压损。中间六角本体是整个接头的受力基准，对边尺寸按标准扳手空间取值，保证装配时扳手能完整贴合，不会因为棱边过窄而打滑划伤镀层。六角两端的台阶面分别作为螺母旋入的轴向限位，建模时要把螺纹退刀槽、卡套锥面角度、螺母端面贴合面三者的轴向尺寸链对齐，任何一段累积偏差都会让卡套咬合位置偏移。

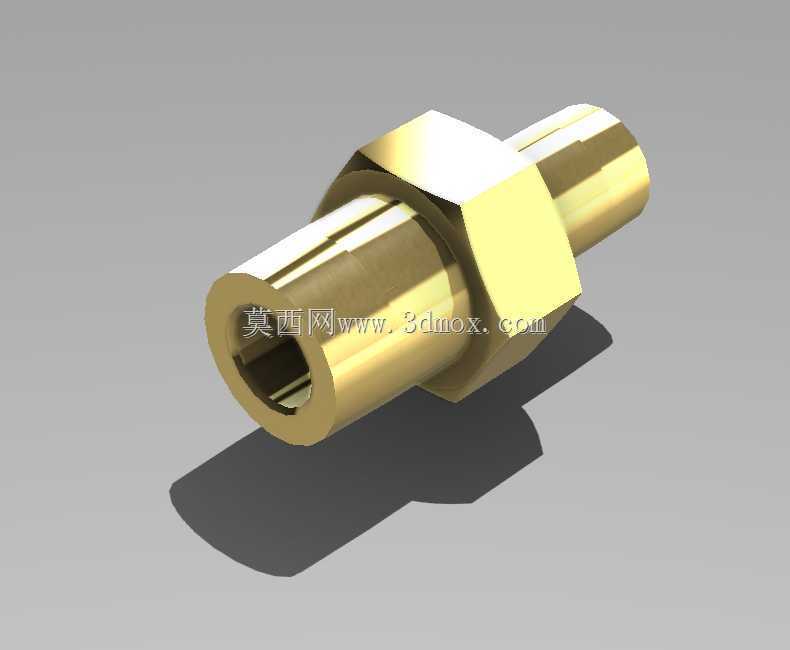

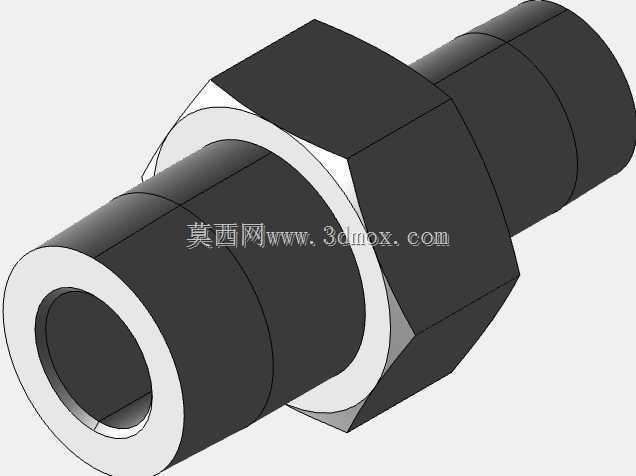

　　外形上整体呈细长轴对称结构，主体六角段居中，两端伸出带外螺纹的压紧螺母。黄铜材质的选择兼顾了耐大气腐蚀、导热性和切削加工性，用于低压油路、气动回路和水路时不易生锈，也方便在铜管系统中保持电位一致，减少电化学腐蚀。表面不做额外涂装，保留金属本色，便于在装配巡检时肉眼观察是否有裂纹、压痕或油迹渗出。

　　安装边界需要在三维布局阶段提前校核。接头两端螺母均需留有扳手回转空间，尤其是六角本体处，要保证一把固定扳手卡住本体、另一把扳手旋动端螺母的操作距离；若管路贴近墙板或阀块，至少留出扳手厚度加手指操作的间隙。轴向长度决定了两段硬管端头之间的跨距，配管时铜管插入端要顶到接头内部止推面，卡套预装后再进行最终拧紧，首次拧紧角度与二次复检力矩需按卡套接头规范执行。转弯管路不要把弯曲应力直接传到接头上，应在邻近位置增加管夹固定，让接头只承受密封所需的轴向压紧力，而不承担管路振动载荷。

　　功能特性上，这种直通异径接头同时完成三件事：实现不同管径的物理连通、通过卡套结构建立金属对金属密封、利用中间六角提供装夹反力矩。与胶管接头相比，它适合硬管固定铺设；与焊接接头相比，它省去了热作业和焊后清洗，更适合洁净度要求较高的控制油路。模型在细节上还原了螺母端部的倒角、卡套外露环带、六角棱边的轻微倒圆以及端面加工纹理，这些特征在数字样机中用于干涉检查时非常关键——螺母倒角决定了管路贴近时的最小安全间隙，卡套环带位置则用于判断管子是否插装到位。

　　在设备选型层面，这类接头要匹配管壁厚度与介质压力。铜管壁过薄会被卡套过度切割导致渗漏，壁过厚则卡套无法有效咬入。三维建模时把内部流道、卡套切削区和螺纹啮合段分别建出，可直接用于流阻估算、装配动画和维修手册插图，也能在管路布线阶段导出包络体，检查相邻阀件、压力表和走线槽是否冲突。整体结构没有复杂运动部件，可靠性来自尺寸精度与装配工艺，数字模型把这些容易被忽略的配合边界完整表达，为现场装调和备件采购提供直接依据。
