黄铜45度扩口弯管液压接头

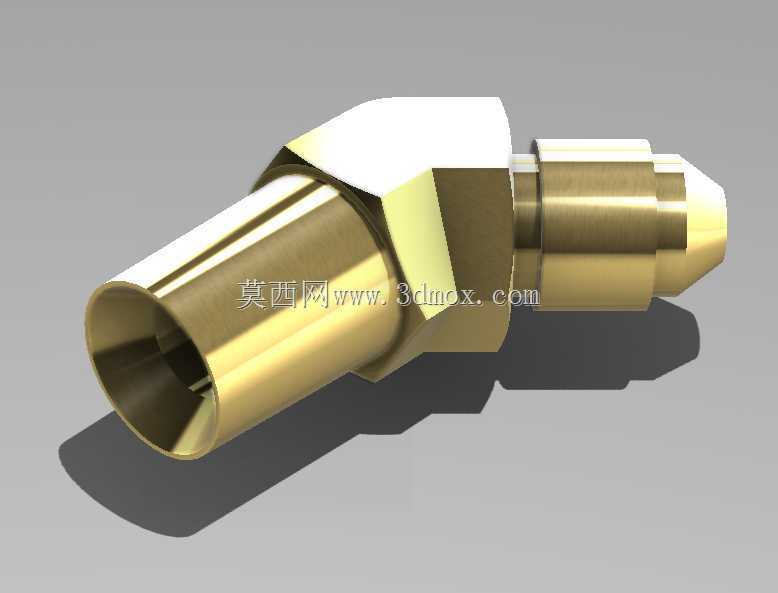

　　现场管路布置里，45度弯向接头往往是解决空间干涉的关键件。这一版模型还原的是黄铜材质的45度扩口式管接头，主体一端为承插/对接管口，另一端为带锥面的扩口阳端，中间以六角本体作为拧紧受力位，整体走的是Triple-Lok一类37度扩口连接的结构思路，常用于液压、气动、润滑及燃油管路的转向过渡。

　　从实际用途看，这类接头承担两个职能：一是改变管路走向，让硬管或软管在紧凑舱体内避开梁体、阀块和运动部件；二是通过金属锥面密封建立可靠连接。扩口端的锥面与配套螺母、管套配合后，靠拧紧轴向力使管材扩口面紧贴接头锥面，形成金属对金属密封，无需额外密封件即可承受一定压力，抗振、耐温表现稳定，在工程机械、机床液压站、船舶管路和检测设备中都很常见。

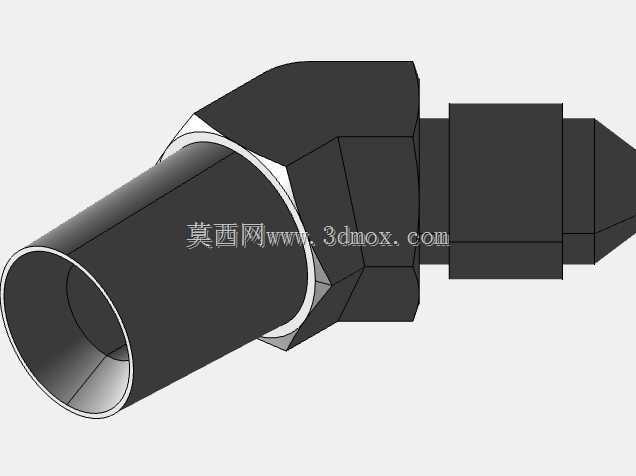

　　建模时结构拆分为三段理解最清晰。左侧为直通管体，内孔贯通，外壁光滑圆柱面用于对接管路或插入配套连接；中部六角段是核心受力区，六个平面供扳手夹持，拧紧扭矩由此传递，六角与圆柱、锥段之间以台阶过渡，根部保留圆角以降低应力集中；右侧为阶梯式扩口端头，先有一段圆柱定位轴肩，再收为锥形端头，锥面角度、端部倒角和轴肩长度都直接决定装配后能否贴合密封。

　　设计思路上，锥面是重中之重。锥面必须与接头轴线同轴，表面光洁度要求高，任何划痕或偏心都会导致密封失效、出现渗漏。六角对边尺寸要兼顾标准扳手空间，既不能过小造成拧不动，也不能过大挤占相邻接头位置。内孔通径在弯转处应保持平滑过渡，避免截面突变带来的流阻增大和湍流。黄铜材料的选择则兼顾了耐蚀性、切削加工性和一定的塑性，扩口装配时能形成良好贴合，也适合水、油、气等多种介质。

　　安装边界方面，布局时要给六角段留出扳手转动空间，45度弯角决定了两端管路的相对方向，排布时需确认两端接口轴线夹角与周边硬管折弯半径不冲突。轴向长度、六角外接圆直径、两端外径以及锥端配合长度是干涉检查的主要尺寸；装配后锥面贴合区不可有偏载，螺母拧紧应到位但不过扭，以免黄铜螺纹或锥面压溃。模型把内外流道、六角面、锥面和台阶关系都做了实体表达，可直接用于管路走向校核、装配空间验证和备件选型对照，也方便在此基础上派生不同通径、不同端接形式的系列接头。
