无人机用七寸两叶螺旋桨光学扫描逆向

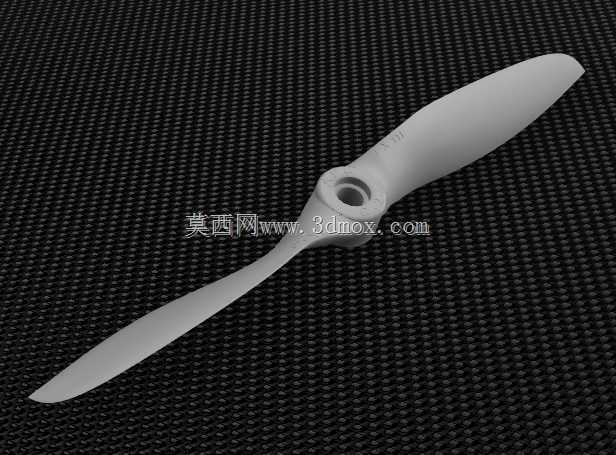

　　该逆向对象为小型多旋翼无人机及固定翼航模常用的七英寸量级两叶螺旋桨，桨叶采用单轴孔安装形式，中心毂部设置带台阶的通孔，用于与电机输出轴配合并通过桨垫、锁紧螺母或快拆桨座完成轴向固定。模型来源于实物表面的高密度光学扫描网格，能够保留桨叶前缘、后缘、叶尖过渡和桨毂圆角等细小几何特征，适合在结构校核、装机干涉检查、仿真前处理以及替代件设计中作为真实外形参考。

　　从实际使用场景看，这类螺旋桨主要承担把电机旋转扭矩转化为轴向拉力的作用，常见于小型航拍无人机、实验飞行器、教学验证平台和休闲航模。桨叶在高速旋转时既要提供稳定推力，也要兼顾效率、噪声、动平衡和抗冲击能力。其外形并非简单平板，而是沿展向连续变化的复杂曲面：根部靠近桨毂处弦长较宽、厚度相对较大，用于承担离心力和交变气动载荷；向叶尖延伸过程中，弦长逐渐收窄，翼型厚度减薄，扭转角也随半径位置变化，以适应不同线速度下的来流条件。叶尖区域做了圆滑收束，可减小端部涡流带来的效率损失和噪声突增。

　　建模思路上，光学扫描得到的网格首先反映的是零件真实外轮廓，而不是理想参数化曲面。工程使用时需要重点区分外观还原与结构再设计两类目标。若用于整机布置，可直接依据网格包络判断桨叶旋转平面、机身臂展、起落架和相机云台之间的安全间隙；若用于二次设计，则应在扫描数据基础上提取桨毂轴线、安装孔中心、叶展方向和关键截面，再重建光顺曲面。桨叶表面的微小划痕、注塑纹理和扫描噪声不应直接带入精加工模型，否则会增加后期网格处理和数控加工的难度。

　　安装边界方面，中心孔与电机轴的配合是最关键的约束。孔位同轴度偏差会在高转速下放大为振动，因此在装配设计中需要保证桨毂端面与电机安装面贴合，桨垫两侧压紧范围覆盖桨毂加强区，避免压力直接作用在薄叶根过渡段。桨毂周围的厚度过渡决定了锁紧时的承载能力，设计替代件时不宜只复制叶片外形而忽略根部圆角和孔周加强结构。旋转直径属于装机空间校核的核心尺寸，选型时要结合机臂长度、相邻桨叶间距和机身宽度确认全回转范围内无碰撞；折叠机臂或快拆结构还需检查桨叶在静止、展开和锁紧三种状态下的位置差异。

　　功能特性上，两叶桨结构简单、转动惯量相对较低，电机启动和调速响应直接，适合对重量敏感的小型飞行器。桨叶的弯度、扭转和宽度分布会影响低速悬停拉力与前飞效率，螺距规格则决定了在给定转速下的理论前进量。实际推力并非只由名义尺寸决定，还与电机KV值、电池电压、巡航重量、飞行姿态和环境空气密度有关。将扫描模型放入整机数字样机后，可以更准确地评估桨盘平面与重心位置、电调散热空间、机臂刚度之间的关系，也能为防护圈、桨叶保护罩和折叠机构设计提供外形依据。

　　对于三维建模从业者而言，该类零件的难点在于薄壁大曲面与中心安装区的尺度差异。叶身长而薄，桨毂短而厚，网格重建时若统一采用过高分辨率，会使数据量急剧增加；若过度简化，又容易丢失前缘锐度和根部圆角。较合理的处理方式是在桨毂孔位、端面和叶根过渡区保留较高几何精度，在叶身中段以光顺性为主进行面片整理，叶尖处则控制曲率连续，避免出现折痕。用于CFD分析时，还需在桨叶外部建立旋转域和静止域，扫描表面应先修复孔洞、自交和重叠面片，再生成适合边界层划分的封闭体。

　　从维护和替换角度看，螺旋桨属于易损件，起降擦地、异物打击或粗暴运输都可能造成叶尖缺口、前缘开裂和桨孔松旷。逆向模型能够帮助工程师快速比对备件外形，确认替换桨在直径、孔位、旋转方向和叶根干涉范围上的一致性。需要注意的是，外观接近并不代表气动性能完全相同，批量装机前仍应结合拉力测试、电流消耗和温升表现进行验证。对于教学和结构展示场景，该模型也可用于说明翼型扭转、展向载荷分布、动平衡以及高速旋转件安全间隙等工程问题。
