五寸高螺距航模螺旋桨光学扫描逆向

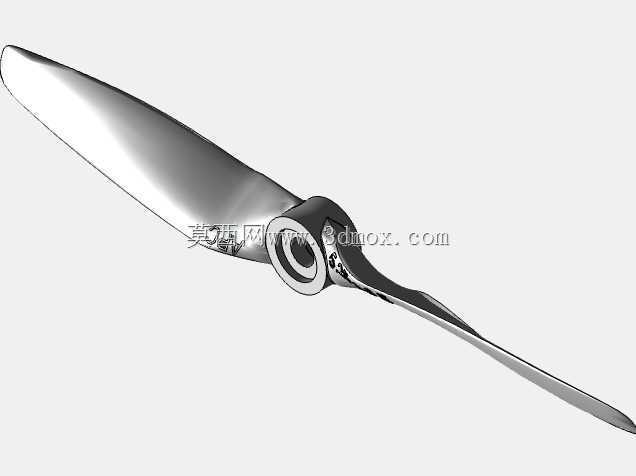

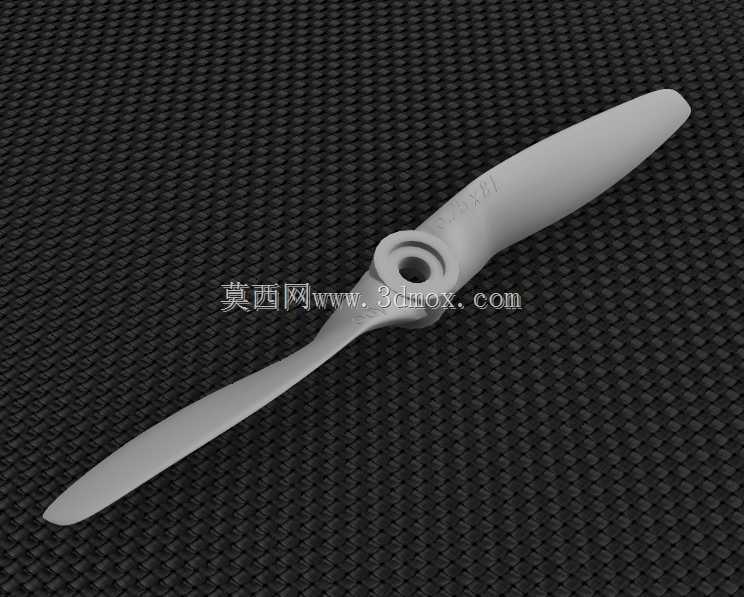

　　航模动力系统的选型里，螺旋桨往往是决定整机推重比、巡航效率与电机负载边界的关键末端部件。这组5.25×8E规格的两叶螺旋桨，面向小型固定翼飞机与多旋翼无人机的高转速推进场景，采用光学扫描方式完成外形逆向，网格采样分辨率达到0.2mm，能够完整还原桨叶翼型曲面、桨根过渡圆角与中心安装座的真实几何特征，为后续气动仿真、3D打印试制、注塑模具开发提供可直接复用的三维数模基础。

　　从实际使用场景看，这类小尺寸螺旋桨多用于竞速无人机、小型航模飞机以及轻量化电动飞行器。桨叶直径对应5.25英寸，螺距为8英寸，属于典型的高螺距配置；换算到桨叶几何关系中，其螺距角可达58.4度左右。较大的螺距意味着螺旋桨在每旋转一周时理论前进距离更长，适合较高飞行速度下工作，能够在飞行器进入快速平飞、俯冲后改出或竞速穿越时提供更强的进气流速匹配。与之相对，低螺距桨更偏重低速拉力和悬停效率，而该规格桨的设计取向明显偏向高速推进，因此在电机KV值、电池电压和电调电流能力的匹配上，需要同步校核转速区间与功率消耗，避免电机长期处于过载温升状态。

　　结构上，模型保留了两叶螺旋桨的对称布局。桨叶从中心桨毂向外逐渐延展，叶根区域厚度较大，用于承受旋转产生的离心拉力和气动弯矩；叶尖区域厚度减薄，弦长逐步收窄，以降低翼尖涡流损失并减小转动惯量。桨叶表面并非简单平面扭转，而是沿展向连续变化翼型角度和截面形状：靠近桨毂处线速度较低，需要较大桨距角来维持合适迎角；靠近叶尖处线速度升高，桨距角相应减小，使不同半径位置的叶素能够在相近气动效率区间工作。扫描数模对这种连续扭转变形进行了细致还原，避免了手工建模中常见的叶尖曲面失真、桨根过渡生硬等问题。

　　中心安装区域是螺旋桨与动力轴连接的关键边界。模型中部呈现带孔桨毂结构，孔位用于穿过电机轴或适配桨夹，周围加厚区域承担锁紧摩擦力和扭矩传递。实际装配时，需要关注安装孔与电机轴径、桨夹压紧面、垫片接触范围之间的配合关系；若压紧面不足，高速旋转下可能出现打滑、振动甚至桨叶松脱。桨毂外形还包含与垫圈、锁紧螺母相配合的局部台阶，逆向数据能够帮助设计者检查干涉情况，确认桨叶在旋转平面内与机臂、机身、整流罩之间留有足够安全间隙。

　　从设计思路看，光学扫描建模的价值不只是复制外观，更在于把实物桨的制造偏差、翼型细节和安装接口纳入数字环境。工程人员可以在此基础上截取多个展向截面，对比叶素弦长、厚度分布和扭转角变化；也可以将扫描网格导入仿真流程，开展旋转域流场分析，评估拉力、扭矩、效率和噪声趋势。对于需要复装或替换配件的飞行器，扫描模型还可用于检查备件一致性，分析不同批次产品在桨叶外形上的差异。

　　在外形尺寸与安装边界方面，螺旋桨属于旋转部件，整机布置时不能只看直径，还要考虑桨盘平面到机身结构的距离、桨尖与相邻部件的间隙、桨毂轴向压紧长度以及动平衡余量。两叶桨转动惯量相对较低，电机加速响应较快，但高螺距在静止启动时会带来较大瞬时负载，因此机架、电机座和紧固件都应满足相应刚度要求。若用于多旋翼，还需保证相邻桨叶在任何工况下不发生触碰；若用于固定翼，则要结合机头罩、起落架和机翼位置评估桨尖离地间隙。

　　整体来看，该螺旋桨数模适合用于航模动力匹配、无人机推进部件逆向、小型桨叶气动教学、快速成型验证以及轻量化飞行器结构设计参考。它把真实产品的复杂曲面、桨毂接口和高螺距特征集中呈现出来，使设计者能够在虚拟装配、仿真分析和加工试制之间建立更准确的几何依据。
