Skyzone SteadyView X 5.8GHz接收机地面站模块

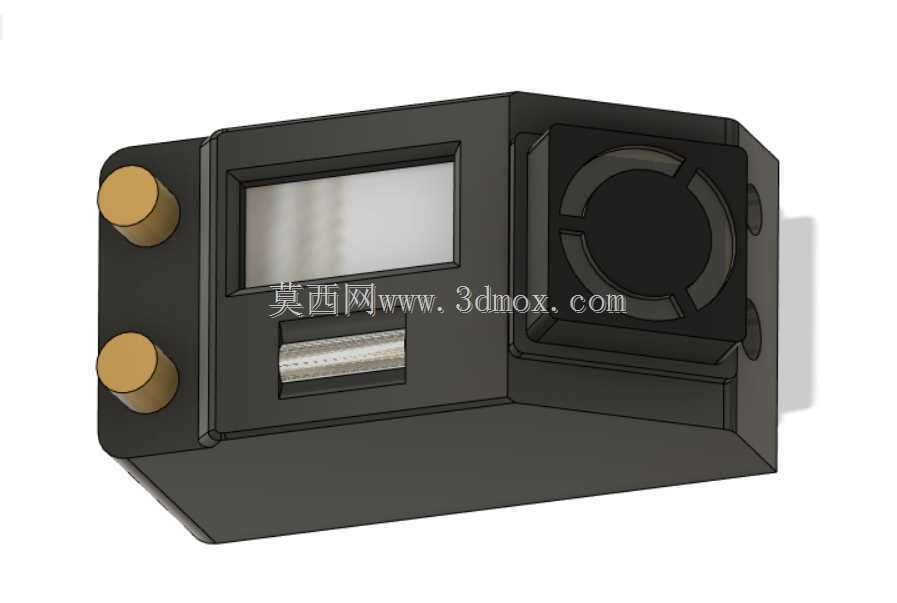

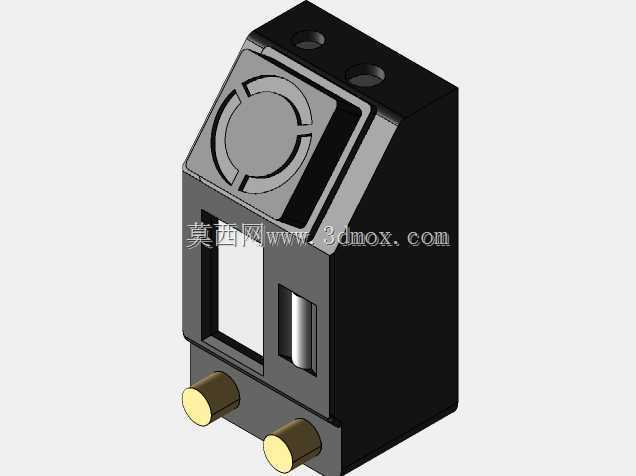

　　该模块为FPV穿越机、固定翼航模等场景配套的地面射频接收设备，核心作用是接收空中飞行端回传的5.8GHz频段模拟视频信号，为飞手提供实时第一视角画面传输支撑，是FPV飞行链路中地面端的核心信号处理单元。从结构设计来看，整体采用一体化直角壳体布局，壳体主体做了哑光硬质表面处理，兼顾户外使用的抗刮蹭与信号无遮挡需求，左侧预留两个同轴射频接口，用于接驳不同频段或极化方式的接收天线，接口采用标准SMA公座规格，接口周边做了加厚凸台结构，避免频繁插拔天线造成的壳体开裂或接口松脱问题。正面区域集成了状态显示屏与操作按键区域，显示屏采用内嵌式安装，屏幕周边做了0.8mm的下沉台阶，可贴合安装透明防护面板，避免户外使用时砂石刮花屏幕表面，

　　屏幕下方的条形区域为功能按键与状态指示灯安装位，按键采用凸起式硅胶材质，戴户外手套操作时也能获得清晰的触感反馈，无需精准点按即可完成频道切换、信号强度查询等操作。右侧的圆形区域为内置散热风扇安装位，风扇采用内嵌式安装，周边做了环形导风槽结构，可将模块内部射频电路、解码芯片工作产生的热量直接导出壳体，长时间户外高温环境下连续工作也不会出现芯片过热降频导致的画面卡顿、信号断连问题。从安装边界来看，模块底部为平整安装面，预留了四个M2规格的安装螺孔，孔位间距符合主流FPV地面站、视频眼镜外接模块的通用安装标准，可直接固定在三脚架安装座、视频眼镜扩展槽或者地面站操控箱内部，无需额外做转接支架设计，整体外形的直角边做了R2的圆角过渡，

　　没有尖锐棱角，户外携带时不会刮擦收纳包内的其他设备。电路布局上，射频接收电路与电源解码电路做了分仓隔离设计，金属屏蔽罩将射频单元完全覆盖，避免内部电路之间的电磁干扰，同时也能屏蔽外界杂波对信号接收的影响，保证弱信号环境下的接收灵敏度。实际使用场景中，该模块可搭配不同增益的全向或定向天线使用，在开阔无遮挡环境下配合高增益定向天线可实现数公里级的视频信号接收，适配竞速穿越机、远航固定翼、航拍无人机等多种航模设备的地面接收需求，模块的接口定义兼容主流FPV显示设备的视频输入标准，可直接通过AV接口输出模拟视频信号到显示屏、视频眼镜等终端设备，无需额外的信号转换模块。设计过程中充分考虑了户外使用的复杂工况，壳体接缝处做了错位止口结构，

　　可阻挡日常使用时的泼溅水与灰尘进入壳体内部，接口位置也做了防水胶圈预留槽，加装胶圈后可实现基础的户外防泼溅能力，应对野外飞行时的突发小雨、扬尘天气不会出现设备故障。模块的整体重量控制在合理区间，安装在轻量化三脚架上也不会出现头重脚轻的倾倒问题，外壳的壁厚均匀控制在1.8mm，既保证了结构强度，又不会造成不必要的重量冗余，所有内部元器件的安装柱都做了加强筋连接，跌落时可分散冲击力，避免元器件受冲击脱焊。
