等长路径优化排气歧管结构设计

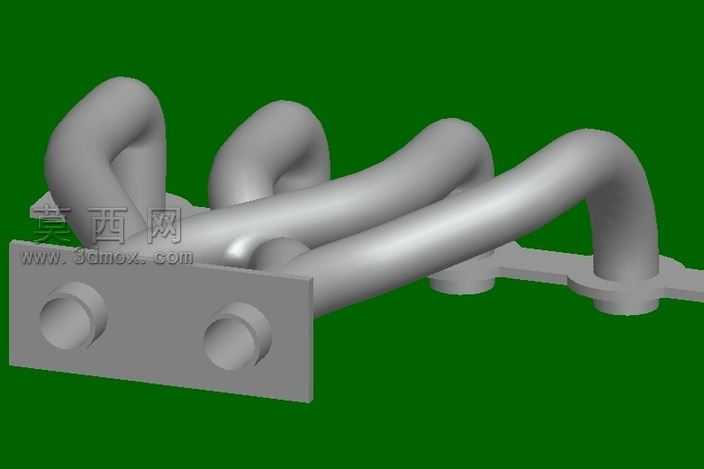

该三维模型为等长路径优化的管路类零部件，整体采用三维参数化建模方式完成，建模过程中优先保证各分支管路的路径长度完全一致，通过对管路弯曲半径、走向弧度的反复调整，在有限的布局空间内实现各支路流道长度的均等化设计，避免不同支路因长度差异带来的流体输送时序差问题。模型的实体结构分为安装法兰与弯曲管路两部分，安装法兰为平板式结构，表面设置两个定位凸台用于装配定位，法兰与管路的衔接处做了平滑过渡处理，避免直角结构带来的应力集中问题，同时减少流体在衔接位置的阻力损耗。管路部分采用多段连续弯曲的空间走向设计，每一段弯曲段的曲率都经过参数化校准，既保证各支路总长度相等，也让管路整体排布紧凑，不会出现空间干涉问题。渲染阶段采用哑光金属材质模拟铸铁类零部件的真实质感，背景选用高对比度的纯色背景突出模型的结构轮廓，通过光影调整清晰展现管路的空间弯曲形态与法兰的安装结构细节。设计思路上围绕等长优化的核心需求展开，摒弃了传统管路随意排布的设计方式，从流体输送的均匀性需求出发，先确定各支路的进出口位置，再通过路径拟合计算出每一段管路的走向与弯曲参数，在满足结构强度的前提下尽可能减小管路的弯曲阻力，同时保证整体结构的安装适配性，模型的各部分结构均做了实体化处理，壁厚均匀一致，符合实际零部件的加工工艺要求，可直接用于后续的结构验证、流体仿真分析或加工生产参考。
