仿甲虫结构载重四旋翼飞行载具设计

　　这款四旋翼飞行载具的设计初衷，是面向小范围定点物资转运、复杂地形环境下的轻载配送场景，解决地面通行受阻时的短距离载荷投送需求，可适配山地巡检、应急小件物资运输、户外作业点位物料补给等实际工况，无需依赖平整起降场地，在非铺装坡面、狭窄楼顶等区域均可完成起降操作。整机起飞总重量控制在1.7公斤级，其中预留200克的有效载荷安装空间，满负载状态下可实现18分钟的连续飞行续航，能够覆盖半径3公里内的往返作业需求，载荷舱集成在机身电池座区域，通过伺服机构实现舱体的无缝锁止与释放，无需额外加装挂载支架即可完成载荷固定，降低了外挂结构带来的风阻增量。

　　飞行动作控制层面，整机采用Pixhawk 2.4.8作为核心飞行控制器，搭配Raspberry Pi 4作为机载运算单元，可实现自主航线规划、定点悬停、载荷位置精准投放等功能，无需人工全程操控即可完成预设点位的载荷运送任务。动力系统匹配Hobbywing 40A电子调速器与Emax BHEli系列无刷直流电机，动力输出曲线经过针对性调校，在满负载爬升阶段仍能保留15%以上的动力冗余，应对突发阵风扰动时可快速调整旋翼转速维持机身姿态稳定，避免因动力不足出现掉高、姿态失控等问题。

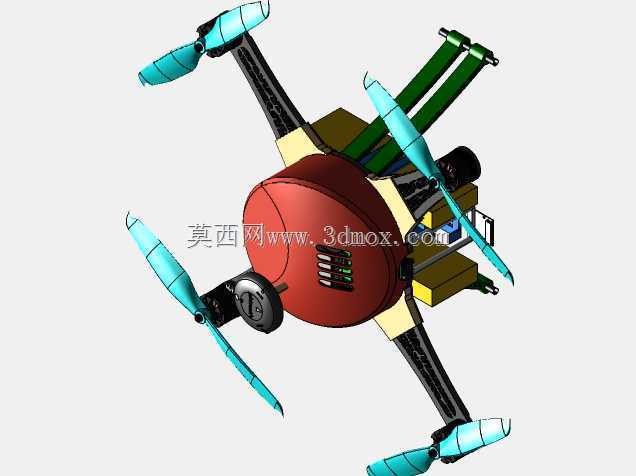

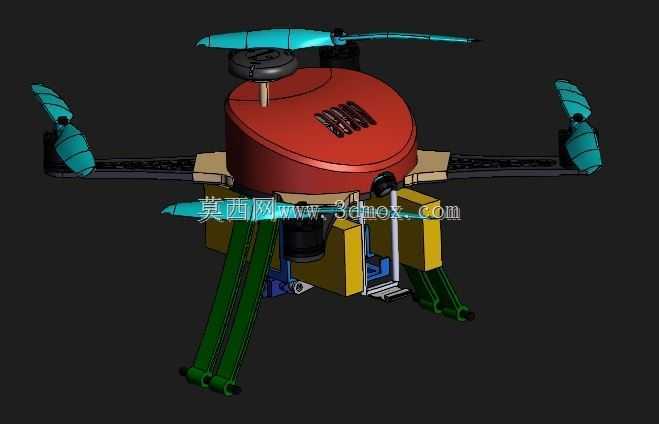

　　结构设计上，机身主体参考甲虫躯干的力学分布特征做了仿生优化，着陆支撑结构借鉴卡车板簧悬架的缓冲原理，采用弹性臂结构吸收着陆冲击能量，硬着陆时可通过支撑臂的微小形变抵消冲击力，避免机身内部电子元器件受震动损坏。旋翼臂内部预埋蜂窝状加强结构，在保证结构强度满足飞行载荷要求的前提下，尽可能降低臂架自身重量，同时蜂窝结构的各向同性力学特征，可抵消旋翼高速旋转带来的高频振动，减少振动传递至飞控模块的幅度，提升飞行姿态传感器的采样精度。

　　整机机身主体结构采用FDM熔融沉积工艺3D打印制造，打印件的拼接公差控制在0.2毫米以内，各安装位预留了标准的螺丝孔位，电子元器件的安装槽位做了限位设计，组装时无需额外做定位调整即可完成各模块的装配，降低后期维护的拆装难度。外形尺寸上，旋翼展开状态下整机对角轴距为350毫米，机身主体最大直径180毫米，机臂折叠后（若选配快拆结构）整体尺寸可压缩至200毫米见方，便于放入标准尺寸的设备收纳箱中转运；安装边界方面，机身底部预留了通用的相机挂载螺孔，可根据作业需求更换航拍、测温等不同功能的任务载荷，载荷安装面距离地面高度为45毫米，可避免起降时地面杂物剐蹭任务设备。

　　电路走线全部集成在机身内部的走线槽内，外露线路做了防松脱固定，避免飞行过程中线路晃动干扰旋翼运动，电池仓采用抽拉式设计，更换电池时无需拆解机身外壳，可快速完成能源补给，适配连续作业场景下的快速换电需求。整机重心严格控制在旋翼平面的几何中心位置，电池、飞控、机载计算机等重量较大的模块均围绕重心位置排布，减少飞行过程中的姿态调整力矩，降低动力系统的额外功耗，进一步提升续航表现。
