飞翼布局固定翼无人飞行器外观结构

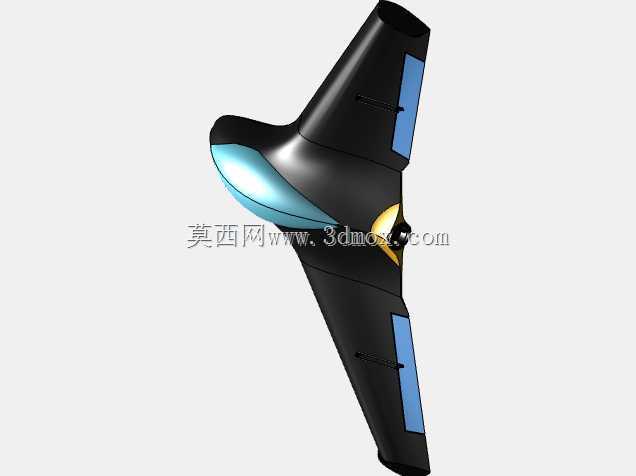

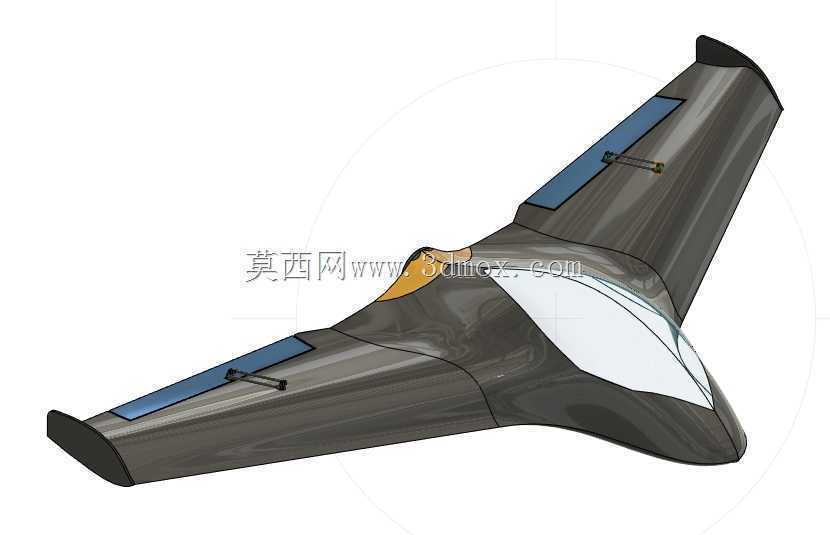

　　该作品呈现的是一种采用飞翼融合布局的固定翼无人飞行器外观结构，整体没有传统意义上独立的水平尾翼与垂直尾翼，机翼、机身和机头区域通过连续曲面过渡为一个整体。此类构型在低空巡检、航测演示、航空科普展示、概念方案评审以及无人系统外观验证中具有较强参考价值，尤其适合用于讨论翼身融合体在减阻、内部空间利用和视觉识别方面的特点。模型重点落在外部造型表达，机身中央区域隆起，形成可供布置载荷舱、电池舱、航电设备或任务模块的容积空间；两侧机翼沿展向平滑展开，前缘后掠，翼尖带有上翘或端板式造型，能够在视觉上强化飞翼的方向稳定性特征。

　　从实际用途看，固定翼无人飞行器通常依赖机翼产生升力，相较多旋翼平台更强调巡航效率、航程和任务覆盖范围。飞翼布局取消尾翼后，整机浸湿面积相对集中，外形阻力分布更利于高速或长航时概念设计；同时，连续的翼面也为太阳能薄膜、天线集成、传感器贴装或表面功能涂层预留了较大面积。虽然该模型不以真实飞行制造为直接目标，但其曲面关系能够帮助结构设计人员理解中央机身与外翼段如何衔接，机头观察窗、背部设备口盖、翼面任务组件以及翼尖端部构件在整体比例中的位置。

　　外形设计上，机头采用尖锐而饱满的折线过渡，前部透明罩区域模拟驾驶舱或光电观察窗，虽然无人机并不需要人员驾驶，但该区域可作为前置摄像头、视觉传感器或航路探测设备的安装界面。机身背部线条由机头向翼根逐渐抬升并延展，形成宽厚的翼根过渡带；这种处理不仅增强了飞翼的整体感，也使中央段具备更充裕的结构高度。机翼上表面可见两块近似矩形的嵌入区域，可理解为翼面设备舱盖、太阳能板安装区、检查口盖或任务载荷贴合面。相关区域与机翼曲面保持齐平，避免突出物破坏局部流场。

　　在尺寸与安装边界方面，建模时需要优先控制翼展、机身长度、中央体最大宽度和翼尖高度之间的比例。飞翼类产品的外翼段不宜与中央机身形成生硬折角，翼根处应保留足够的弦长和结构厚度，以便在真实设计中布置翼梁、肋板、舵机、线束和燃油或电池系统。若后续面向工程细化，可沿机翼展向设置主承力梁，中央机身采用框梁或夹层蒙皮结构，翼面控制面则可沿后缘划分升降副翼区域。由于无尾飞翼的姿态控制高度依赖后缘舵面差动与协同偏转，后缘边线、翼尖端面和重心范围在数模中应保持清晰，可作为后续气动校核和操纵面布置的依据。

　　模型的曲面构建思路适合采用草图控制线、多截面放样、边界填充和实体加厚组合完成。先确定俯视平面轮廓，再建立机身对称面控制线、机翼上反角、前缘后掠角和翼尖收形关系；随后通过桥接曲面将机头、机背、翼根和外翼连成封闭体。座舱罩区域可单独分割为透明件，翼面矩形盖板与翼尖黑色端件也应拆分为独立零部件，便于后续赋予材质、制作爆炸视图或检查装配层级。对于三维建模从业者而言，该类作品的关键不在于单个命令的使用，而在于保持大面光顺、分件合理和边界连续，避免在翼根高曲率区域出现褶皱、法向突变或厚度不均。

　　在应用场景拓展上，该构型可作为低空巡查无人机、地理测绘演示机、航空教学样机、展厅展示模型或影视虚拟载具的外观基础。若向真实设备推进，还需要结合起飞重量、翼载荷、推进方式、起降形式和任务设备重量进行重心包线计算；若仅作为展示件，则应关注表面分模线、喷涂分区、透明件边缘和细小附件的装配关系。整体数模通过简洁的飞翼轮廓表达了固定翼无人飞行器的主要形态特征，为外观方案沟通、结构分区讨论和后续详细设计提供了直观载体。
