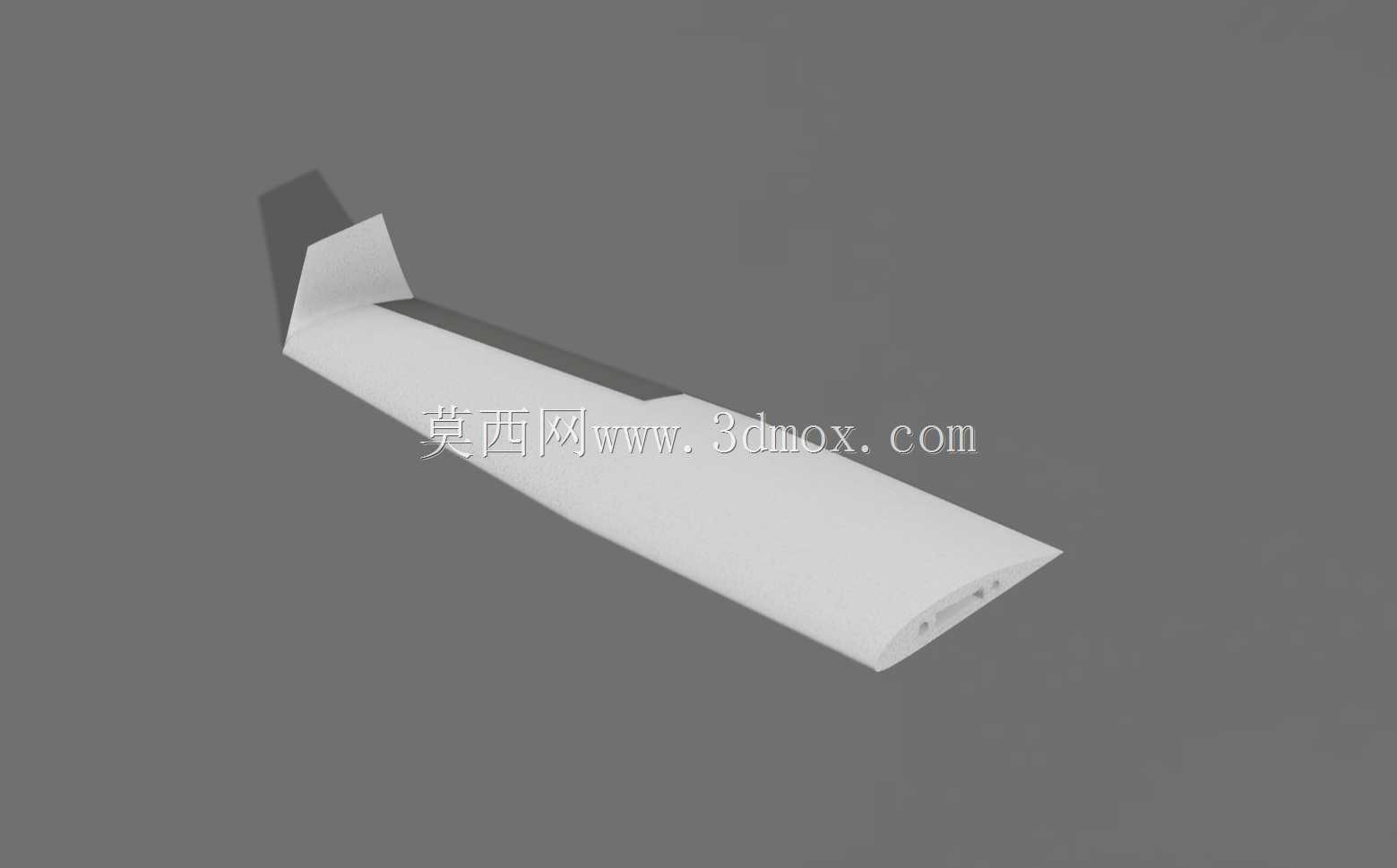

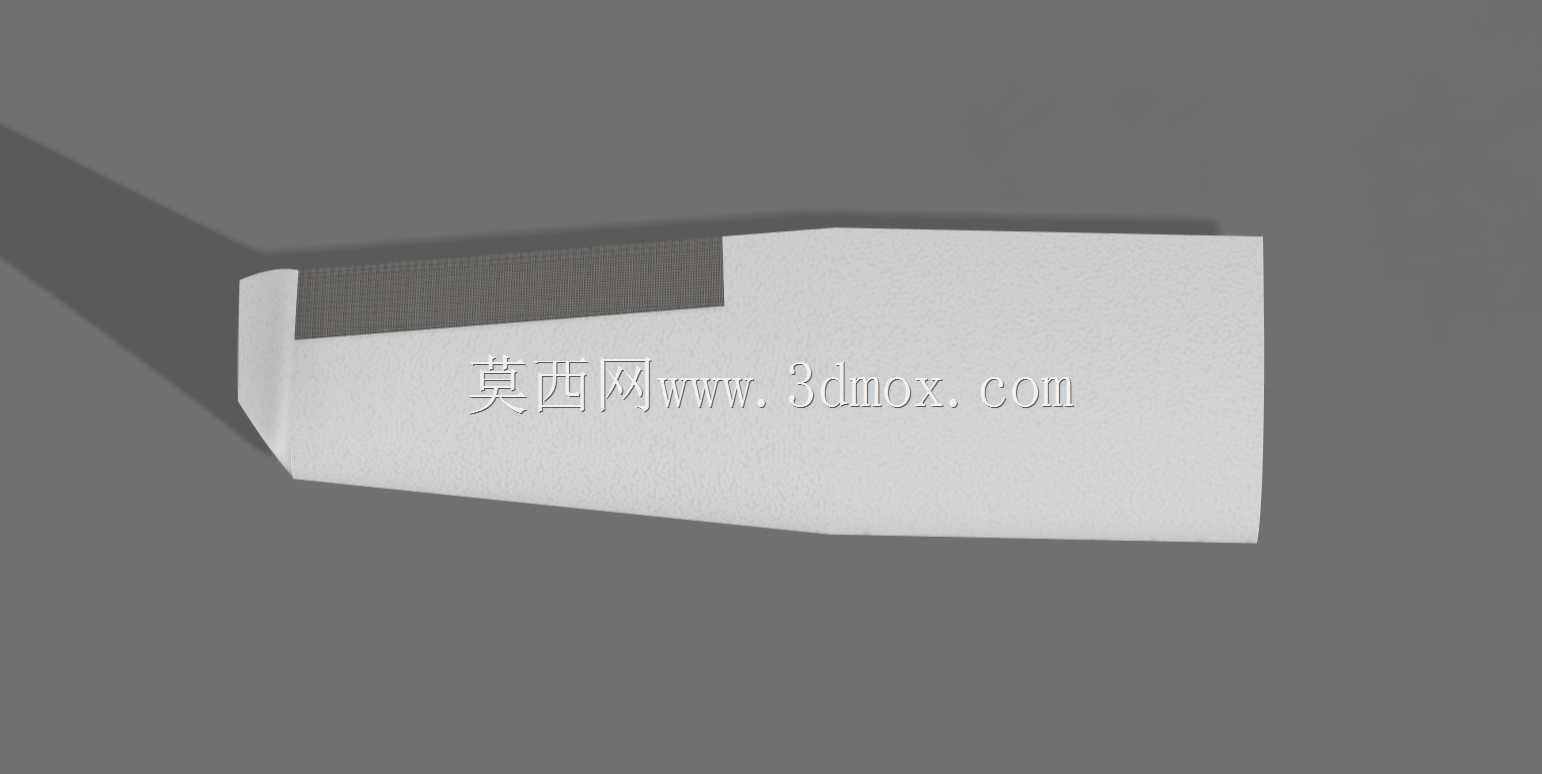

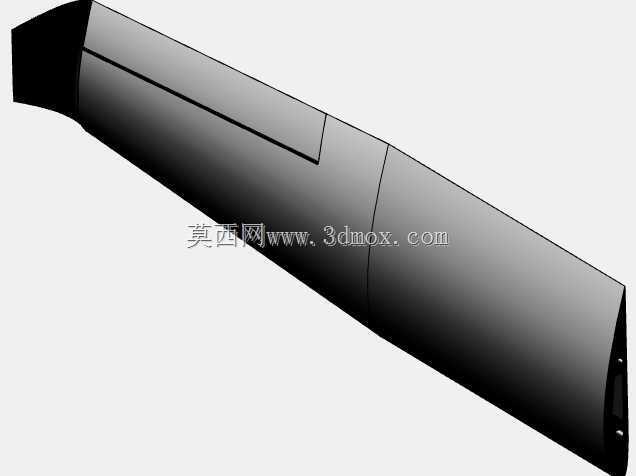

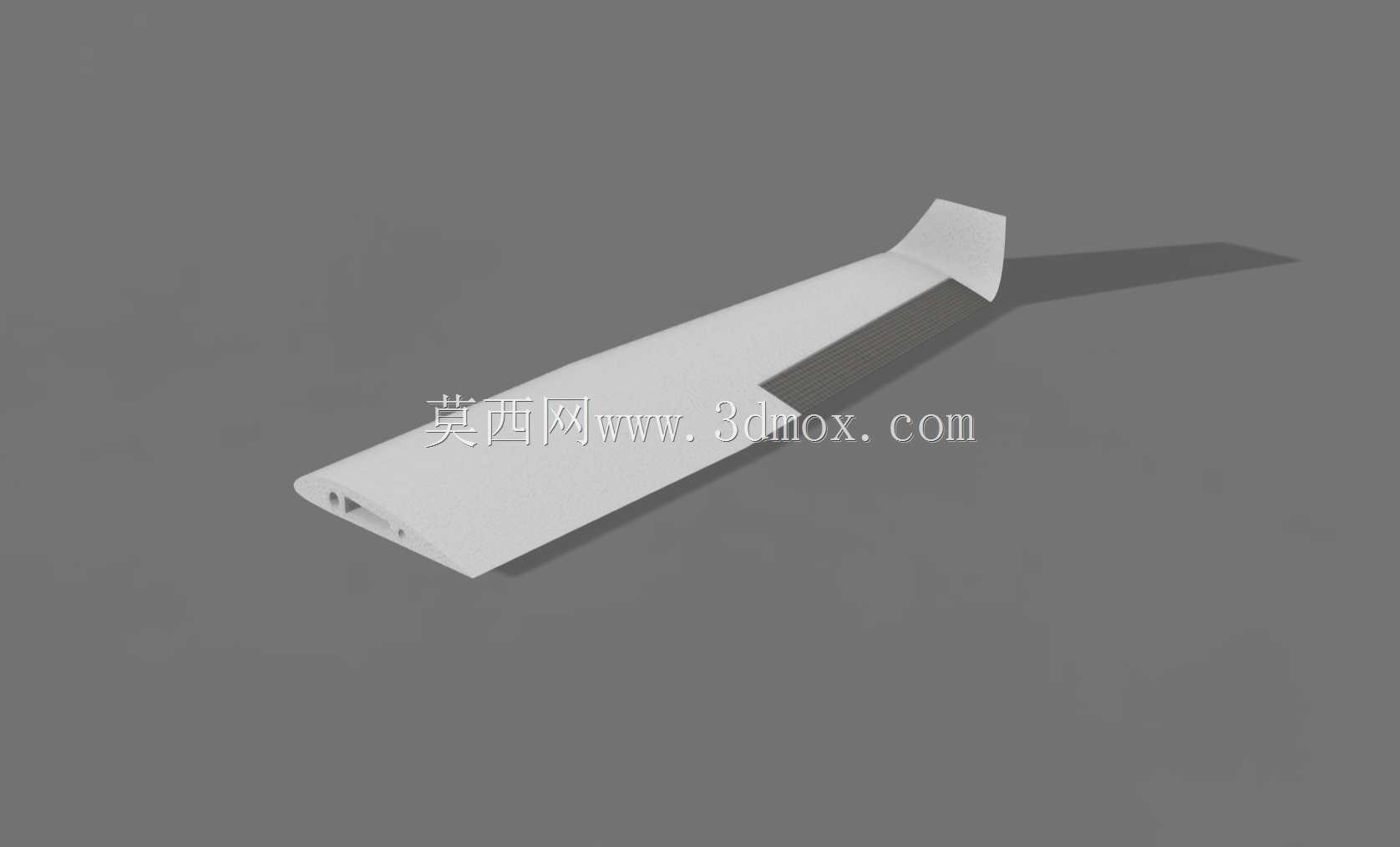

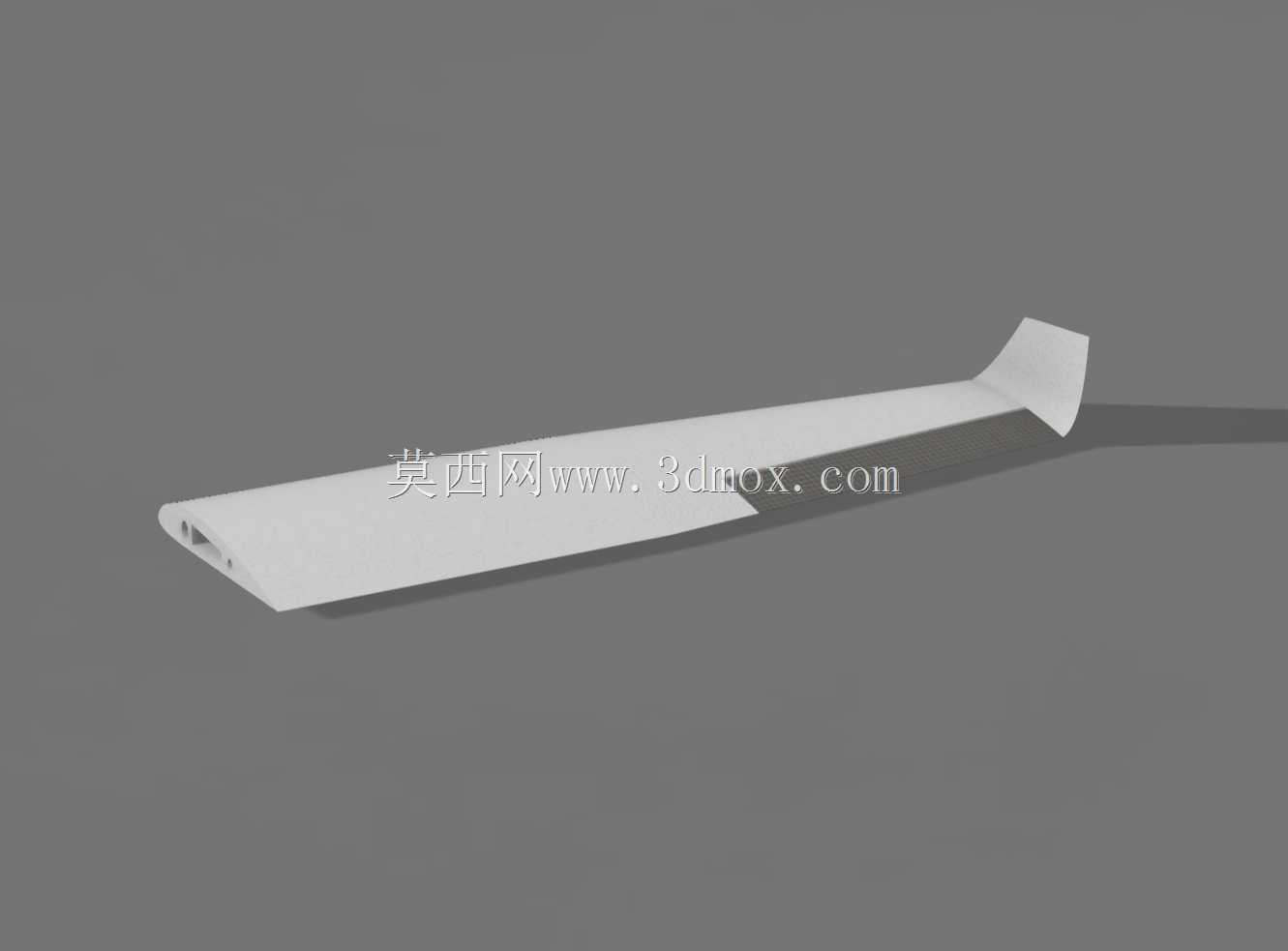

克拉克Y翼型无人机锥形机翼结构设计

　　在小型固定翼无人机的气动布局设计中，机翼作为直接决定升阻特性、飞行稳定性与载荷承载能力的核心部件，其翼型选型与结构形态的匹配度直接影响整机的作业表现。这款采用克拉克Y翼型的锥形机翼，主要面向低空巡检、航测作业、小型固定翼航模改装等应用场景，针对低速飞行区间的气动效率需求做了针对性的结构优化，能够适配起飞重量在1.2kg-2.5kg区间的小型固定翼无人机平台，在12m/s-25m/s的巡航速度区间内可保持稳定的升力输出，失速迎角控制在16度左右，能够满足复杂低空环境下的姿态调整需求，应对突发气流扰动时的姿态恢复特性优于同尺寸的矩形平直翼。

　　从设计思路层面来看，选用克拉克Y翼型作为基础翼型，核心是考虑到该翼型在低速下的升力系数表现成熟，翼型厚度分布从翼根到翼尖的过渡平缓，既能够给机翼内部的舵机走线、减重结构预留足够的布置空间，也能降低加工成型的难度，不管是采用泡沫热切割、复合材料铺层还是3D打印工艺，都能较高精度地还原翼型的气动外形，不会因为工艺限制出现翼型失真导致的气动效率损失。锥形机翼的形态设计，是在矩形翼的基础上做了翼尖收窄处理，翼根弦长与翼尖弦长的比值控制在1.8:1，这种设计一方面能够降低机翼的诱导阻力，减少翼尖涡流带来的升力损失，相比同展长的矩形机翼，诱导阻力可降低12%左右，能够有效提升无人机的续航表现；另一方面，锥形收窄的结构能够优化机翼的重量分布，将结构重心向翼根方向靠拢，降低机翼根部的弯曲力矩，减少飞行过程中机翼的颤振风险，提升结构可靠性。

　　在结构细节设计上，机翼根部设置了与机身对接的定位卡槽与安装孔位，安装边界与机身侧部的翼台完全匹配，安装时可直接卡入机身预设的安装槽，通过2颗M2.5的螺丝即可完成紧固，不需要额外做结构修配，安装后机翼的安装角固定为3度，上反角控制在4度，能够保证整机的横向静稳定性，不需要额外做安装角度的调试。机翼前缘做了0.8mm的圆角钝化处理，避免小颗粒碰撞导致的前缘破损，同时能够延缓低雷诺数下的气流分离；机翼后缘预留了副翼安装的铰接位，副翼的弦长占机翼当地弦长的20%，偏转角度范围设置为上下18度，能够满足常规飞行的滚转操纵需求，舵机安装位设置在距离翼根1/4展长的位置，舵机走线从机翼内部的预设线槽通向机身，不会外露在机翼表面破坏气动外形。

　　从实际使用的适配性来看，这款机翼的结构重量控制在120g左右，翼载荷可控制在45g/dm²-60g/dm²区间，既能够适配电动动力系统的小型无人机，也可搭配小型油动动力系统使用。机翼内部采用了空心减重结构，在翼肋位置设置了环形加强筋，在保证结构刚度的前提下尽可能降低结构重量，机翼的最大抗弯载荷可达到8kg，能够承受3g的机动过载，满足常规作业类无人机的机动飞行需求，不会在急转、拉升等动作下出现结构变形甚至断裂的问题。翼尖部分做了轻微的上翘处理，能够进一步抑制翼尖涡流的强度，提升小速度飞行下的操纵稳定性，在起飞与降落阶段的低速状态下，能够保持足够的操纵舵效，降低起降阶段的操作难度。

　　针对不同加工工艺的适配性，这款机翼的三维结构在建模时就做了工艺性优化，所有曲面过渡均保持G1以上连续，没有尖锐的内角或者壁厚突变的区域，采用3D打印加工时可直接生成支撑结构，打印完成后去除支撑即可得到完整的机翼外形，不需要做大量的后处理打磨；采用复合材料铺层制作时，翼型的分型面设置在机翼最大厚度位置，方便模具的开模与脱模，铺层厚度从翼根的2mm逐步过渡到翼尖的1mm，在保证强度的同时控制重量。在实际装机测试中，搭配这款机翼的固定翼无人机，在相同动力配置与起飞重量下，巡航时间比搭配同展长矩形机翼的机型提升了15%左右，侧风条件下的航线保持能力更优，在4级侧风的环境下依然能够保持稳定的航线飞行，不会出现明显的偏航或者滚转趋势，适合在野外复杂气象条件下开展作业任务。
