双发翼身融合飞翼布局飞行器

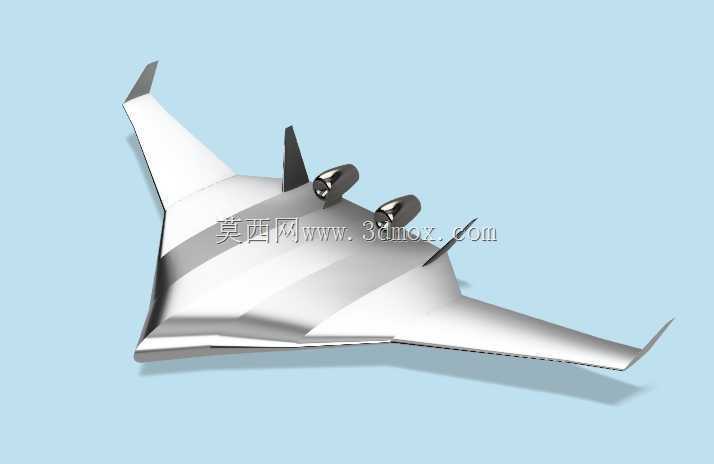

　　该构型采用翼身融合的飞翼式总体布局，机身与机翼之间没有传统运输类飞机那种清晰的硬转折边界，中央承载段向两侧机翼平滑过渡，外翼段后掠并在翼尖设置上反小翼。这样的外形处理并不只是为了视觉上的整体性，更主要是为了降低跨翼面流动的干扰阻力，使中央体在提供装载空间的同时也能参与升力产生。对于结构设计人员而言，这种布局意味着中央翼盒、外翼壁板和机身蒙皮之间的曲面连续性要求更高，分区建模时不能简单用独立机身加独立机翼的方式拼接，而应围绕骨架、蒙皮和发动机短舱的相对位置建立统一曲面。

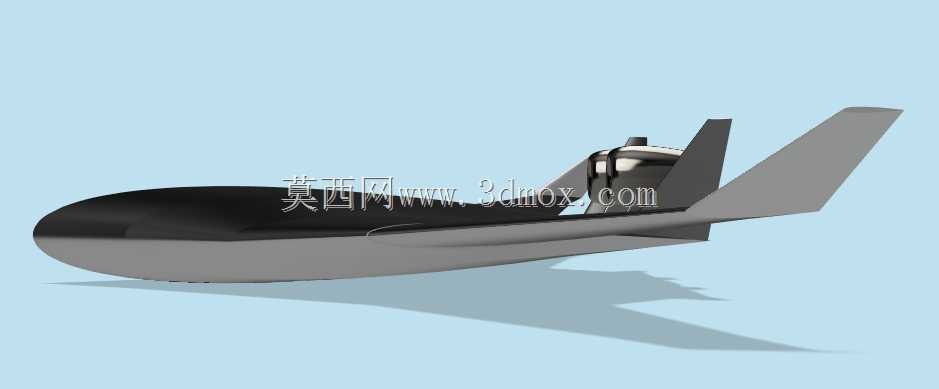

　　双台发动机以短舱形式布置在中央体后上方，短舱轴线与机体对称面保持平行，进气口位于背部较高位置。背部进气在飞翼布局中可以利用机体对地面杂物的遮挡，降低低速滑行时外来物被吸入的风险，同时也便于在中央翼盒内安排燃油、管路和设备通道。短舱与翼面之间保留了过渡整流区域，建模时需要关注短舱挂接结构、局部蒙皮曲率以及维护开敞性之间的平衡。短舱不能过度贴近翼面，否则会限制进气道前方流场；也不能离翼面过高，否则会增加阻力和结构连接弯矩。

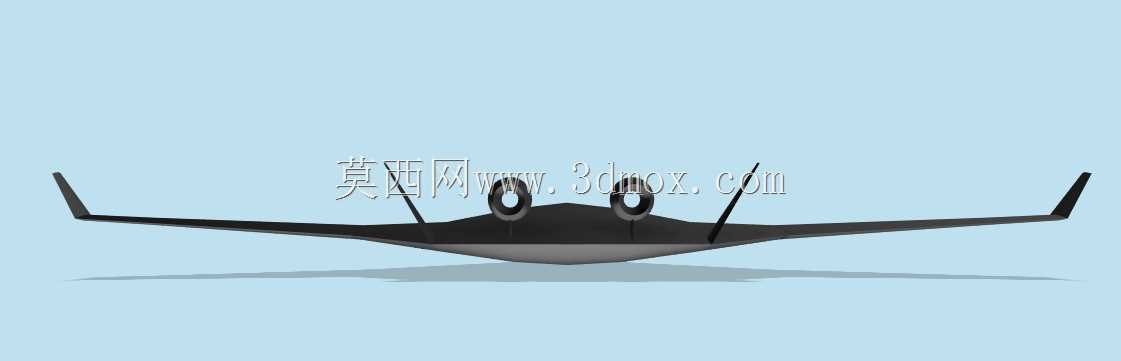

　　垂尾安定面采用小型外倾形式，布置在发动机短舱外侧附近。飞翼布局本身取消了常规平尾，航向稳定和操纵更多依赖翼面后缘控制面、翼尖小翼以及阻力差动来实现，因此垂直安定面的面积、后掠角和安装位置需要与整机重心范围协同考虑。模型中可将后缘控制面作为独立分区表达，便于后续开展舵面偏转角、作动器安装空间和翼后缘结构高度检查。外翼段后缘较长，适合布置多段升降副翼或分裂式阻力舵，这些控制面在低速进场与高速巡航之间承担不同的配平任务。

　　从实际用途看，这类翼身融合飞行器常用于先进民机概念验证、低噪高效运输平台研究、无人运载平台方案推演以及航空教学中的布局分析。它的核心价值在于把升力、容积和结构承载合并到同一个连续体中：中央体厚度较大，可布置燃油箱、航电设备、起落架舱或任务载荷；外翼段展向延伸，负责主要升力分配；平滑上表面有利于控制附面层发展，减少传统机身与机翼交接处的干扰峰。对于方案论证阶段，三维模型可以直接用于截面面积检查、发动机短舱视线分析、起落架包络核对以及地面维护通道评估。

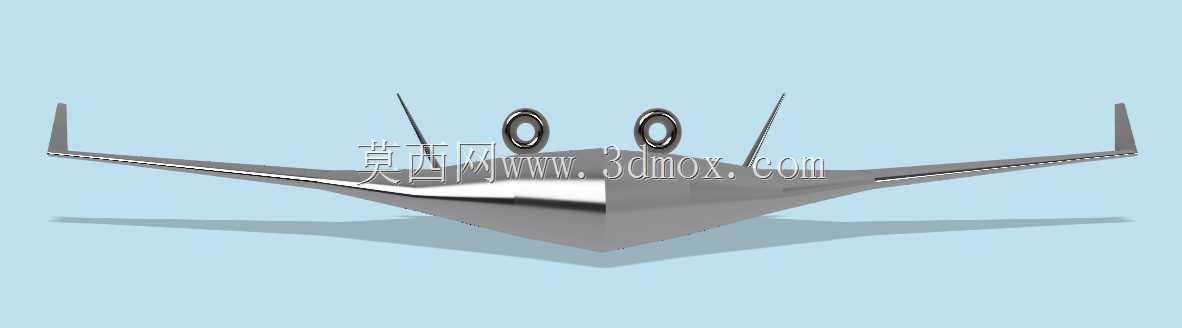

　　外形边界上，整机最宽尺寸集中在两翼尖之间，翼尖小翼向上收拢后形成局部高度增量；最长尺寸由机头前缘到后缘控制面末端确定；最高点则出现在发动机短舱和垂直安定面区域。安装与停放边界需要同时考虑翼展占用、短舱离地间隙、尾喷口后方安全距离以及翼尖与地面设施的侧向余量。由于飞翼机翼展较大，机库或停机位评估时不能只按机身长度估算，应把外翼后掠带来的翼尖投影范围纳入地面布置。起落架若按该类布局细化，通常采用前三点式并将主起落架收纳在中央体两侧，主轮距需要满足地面转弯和侧风着陆稳定性要求。

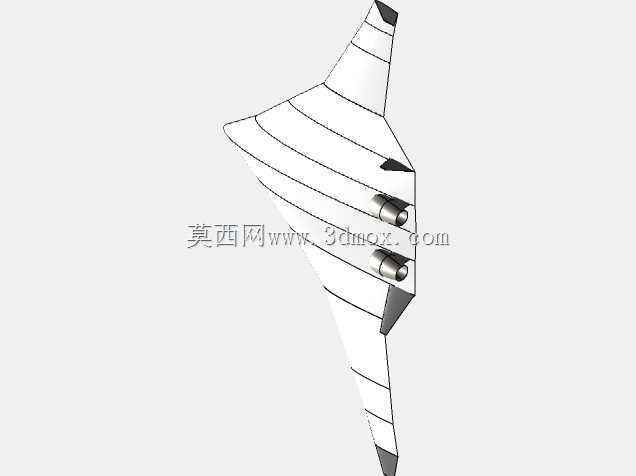

　　建模思路上，可先建立半模对称基准，以中央体对称面、机翼前缘线、后缘线和发动机轴线为主要骨架曲线；随后通过多截面曲面生成中央体到外翼的过渡蒙皮，再镜像形成完整翼面。短舱、垂尾、翼尖小翼和后缘控制面应作为可拆分部件保留层级，便于后续调整短舱位置、翼尖高度或舵面宽度。结构细化时，中央翼盒应沿展向布置主承力翼梁，蒙皮厚度可按中央体高载区向翼尖低载区逐步减薄；发动机短舱连接处需要增加局部加强框，短舱热影响区与复合材料蒙皮之间还应预留隔热和维护间隙。

　　在工程应用中，该模型适合作为飞翼布局总体协调的数字样机，用于检查升力体容积、推进系统集成、操纵面布置和地面包络之间的关系。它不是按常规筒状机身叠加机翼的思路完成，而是把气动外形、内部空间和结构承力路径统一到连续翼面中，因此对曲面质量、部件分区和安装边界的表达要求更高。
