阿克曼几何麦弗逊前悬架总成结构

　　这套前悬架总成面向前置前驱或前置后驱乘用车、小型电动观光车以及低速作业车辆的底盘开发场景，核心作用是在车轮随路面起伏跳动时，约束车轮运动轨迹、缓冲路面冲击，并把驾驶员的转向输入准确传递到两侧前轮，同时保证转向过程中内外轮转角符合阿克曼几何关系，减少轮胎在转弯工况下的滑动磨损。

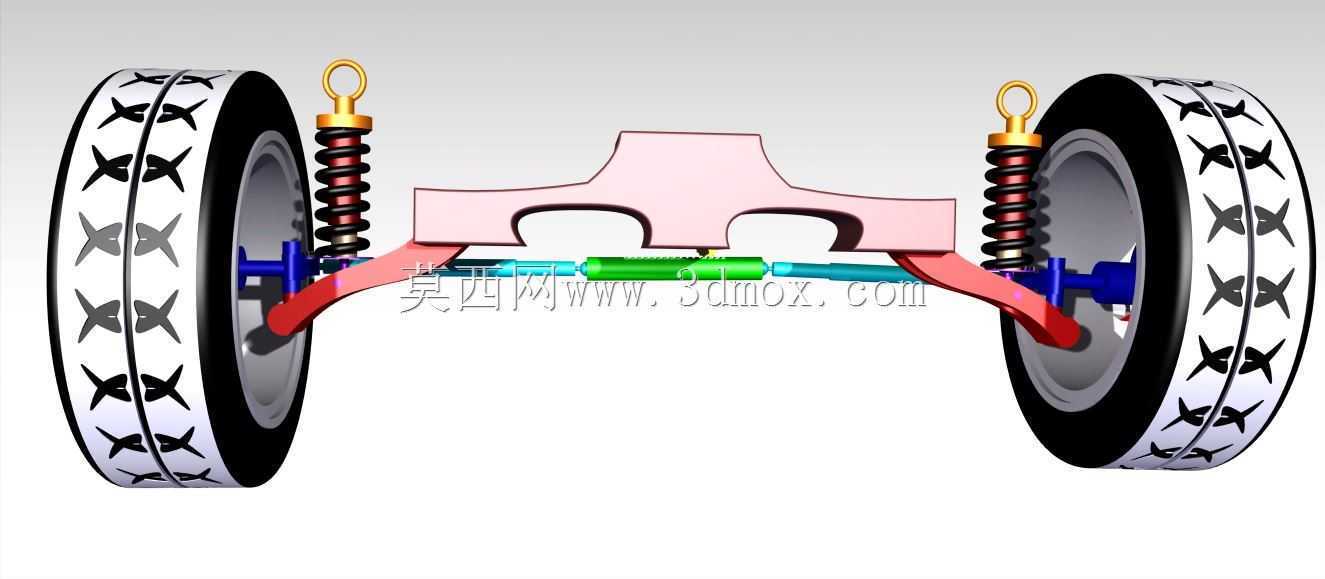

　　从实际装车边界来看，两侧车轮对称布置，轮距方向的安装空间需要预留轮胎跳动、转向摆动以及减震器伸缩的全部行程；模型中轮胎、轮毂、制动盘、转向节、螺旋弹簧、阻尼筒、下摆臂、转向横拉杆和副车架连接区域均按装配关系完整表达。减震器上端通过塔顶支撑点与车身或副车架相连，下端固定在转向节上；螺旋弹簧套置于阻尼筒外侧，承担垂向承载与回弹任务。下摆臂一端通过橡胶衬套与副车架铰接，另一端通过球头销连接转向节，形成下部导向约束。转向横拉杆分成左右两段，中间衔接转向机输出齿条，外端通过拉杆球头与转向节摇臂连接，转向时齿条横向移动，带动两侧车轮绕主销轴线偏转。

　　设计思路上，麦弗逊支柱本身把阻尼筒兼作主销导向的一部分，零件数量少、结构紧凑，能够为发动机舱、电池包或前置驱动半轴留出更多布置空间，这也是它在小型车和紧凑型平台上长期广泛使用的重要原因。与双叉臂悬架相比，麦弗逊结构少了一根上控制臂，塔顶承受较大的弯矩，因此车身安装塔座需要足够的局部刚度；衬套刚度、球头位置和弹簧中心线的匹配，则直接影响平顺性与操控响应。

　　阿克曼几何的处理集中在转向梯形布置上。车辆低速转弯时，内侧车轮转弯半径小、所需转角大，外侧车轮转弯半径大、所需转角小；若两侧车轮转角相同，胎面会产生明显侧滑。模型通过横拉杆外球头、转向节臂和齿条中心线的空间位置配合，使内外轮在常用转角范围内接近理论阿克曼曲线。实际开发中还要结合主销后倾、主销内倾、车轮外倾和前束一起校核：主销后倾提供转向回正力矩，主销内倾影响轻便性与自动回正，外倾和前束则关系到直线行驶稳定性、轮胎偏磨以及极限侧向抓地。

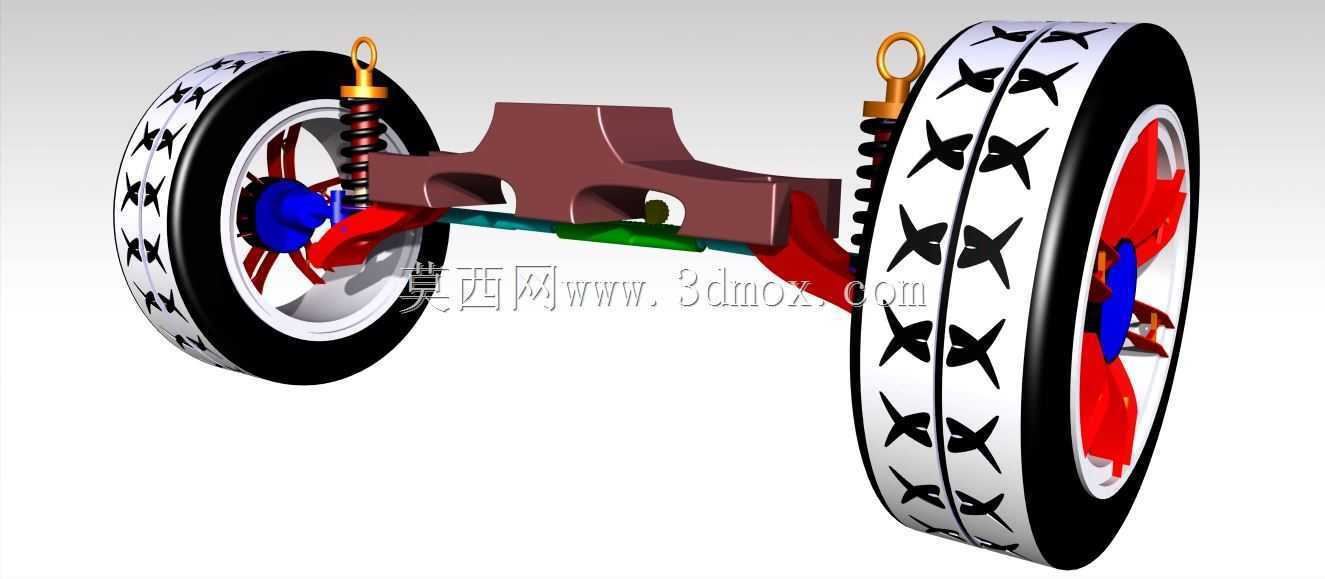

　　尺寸与安装边界方面，悬架上下跳动时，轮胎与轮罩、减震器与传动轴、横拉杆与下摆臂之间都要保留动态间隙。转向节不仅连接减震器、下球头、拉杆球头和轮毂轴承，还要为制动卡钳提供安装面；轮毂轴承单元承受径向力与轴向力，制动盘随轮毂旋转。模型中弹簧采用明显的螺旋实体表达，阻尼筒分成缸筒与活塞杆段，红色摆臂和蓝色连接件清晰区分传力路径，便于在三维环境中检查干涉。

　　工程校核时，通常会把硬点导入运动分析环境，模拟车轮上跳、下跳和转向组合工况，观察轮距、前束、外倾随行程的变化。上跳阶段适度的负外倾变化可以帮助轮胎在侧倾时保持接地面积；转向拉杆与下摆臂长度及瞬时运动中心若匹配不当，会引起跳动转向或制动跑偏。弹簧刚度和阻尼曲线需要根据整车整备质量、轴荷分配、重心高度和目标偏频选取，缓冲块则限制极端冲击下的金属接触。

　　该结构还可用于底盘教学、悬架硬点方案比对、转向梯形原理验证以及新车平台早期布置评审。通过实体化的三维表达，设计人员能够直观看到支柱、摆臂、拉杆、转向节和轮胎之间的空间关系，再围绕安装点强度、维修拆装空间、衬套压装方向以及制动系统避让做进一步细化。
