三孔位汽车线束对接连接器结构

　　这款三孔位线束对接连接器主要面向乘用车与商用车低压电气回路的装配场景，常见于车身线束、动力舱附件线束、灯具供电支路以及传感器信号支路的中段连接位置。整车装配过程中，线束往往需要按模块分段制造、分段上线，再在总装工位完成快速对接，连接器承担的就是不同线束段之间的机械固定与电气导通任务，同时还要在车辆长期振动、温湿度循环、粉尘与泥水侵入的环境下保持接触稳定。

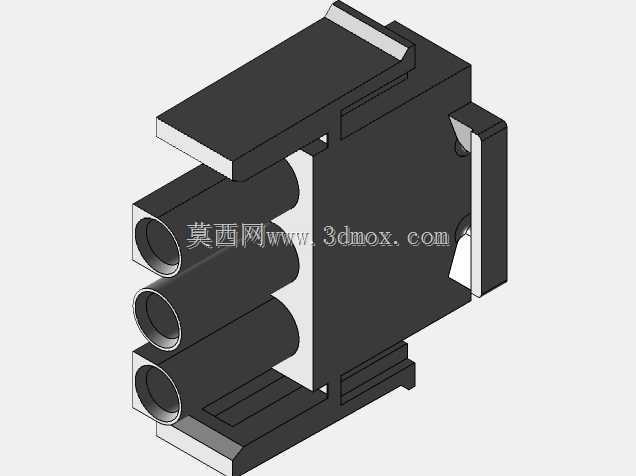

　　从结构外形看，该件采用黑色绝缘塑胶主体，前端并列布置三个圆形插孔通道，通道沿同一方向贯通，用于容纳对应规格的母端端子或线端接触件。三个孔位呈阶梯式排布，外侧由连续的塑胶壁形成支撑和隔离，可避免相邻端子在插合过程中发生偏摆、碰接或短路。主体上部设置有较宽的平板状锁止盖，该特征与线束端插头的弹性锁扣相配合，在两半连接器完全插合后形成二次锁止，防止车辆运行中因拉扯线束或持续振动导致松脱。

　　壳体侧面保留了明显的导向与限位结构。插合方向上的侧壁带有凸缘和滑槽，装配时可引导对插件沿固定方向进入，减少斜插造成的端子弯折风险。端部两侧的突出挡边不仅构成插接边界，也能在维修拆卸时为手指或小型工具提供受力位置。壳体下部设计有卡槽与安装筋位，适合与线束扎带、固定支架或车身钣金卡扣配合，使连接器在动力舱、仪表台骨架等位置保持确定姿态，避免悬空晃动。

　　设计这类连接器时，首先要平衡接触可靠性与装配效率。孔位内径、端子保持肩和塑胶壁厚之间需要形成稳定的支撑关系：壁厚过薄会在端子压入后产生永久变形，壁厚过大则增加材料占用并使外形臃肿。模型中三个圆筒通道与后方主体采用一体化壳体思路，通道之间通过加强筋连接，既提高了抗弯折能力，也减少了大面积实体塑胶带来的收缩缺陷。对于注塑成型而言，这种中空筒壁、外侧加筋、局部厚壁过渡的结构，有利于控制熔接线和缩痕，是线束接插件中较典型的工程化造型。

　　安装边界方面，该连接器的核心占用空间集中在三孔圆筒的插合方向。前端必须预留插头进入和端子啮合的直线空间，不能被邻近管路、钣金边缘或其他接插件遮挡；上部锁止盖区域需要保留锁扣弹臂变形和按压解锁的空间；尾部则要留出线束弯折半径，导线出线后不宜立即急弯，否则长期振动会在端子压接区形成附加弯矩。若将其固定在车身开孔或支架上，下部卡槽的宽度、筋位高度以及侧面挡边位置都应作为校核依据，确保装配后连接器不会沿轴向窜动，也不会因支架公差压迫壳体。

　　在电气功能上，三孔布局可同时承载电源正负极与信号回路，也可根据线径差异分配不同负载支路。圆形通道适合与圆柱端子配合，接触件插入后依靠塑胶腔内的倒刺或二次锁片保持位置，导线拉力不会直接作用于接触点。连接器对接后，外圈壳体形成初步防护，配合密封圈、盲堵和端子防水栓等附件时，可扩展到动力舱或底盘附近的恶劣安装区域；即使在不使用密封件的驾驶舱内部，壳体本身也能提供基本的防误触和绝缘隔离。

　　从整车维修角度看，这类插接件还要兼顾可服务性。锁止盖的位置应朝向操作者可接近的一侧，侧面导向特征要能在视线受限时通过触觉判断插接方向；拔出时，锁扣解除力和连接器摩擦力不能过大，否则维修人员容易借助工具撬伤壳体。模型中较规整的外侧平面和加强筋，既提高了壳体刚度，也为自动化线束装配中的治具夹持提供了稳定接触面。

　　结构建模时，需要重点表达三个圆孔通道的同轴关系、壳体壁厚、锁止盖厚度、侧向导槽以及下部安装卡槽。对接插件进行数模校核时，不能只看静态外形，还应模拟插头沿轴向插入的全过程，检查端子是否对中、锁扣是否在到位后越过止挡、线束出口是否与周边件干涉。对于整车线束布置工程师而言，该类模型可用于连接器包络分析、维修空间评估和支架匹配；对于塑胶件设计人员，则可据此进一步细化拔模斜度、加强筋厚度、浇口位置和卡扣寿命。整体结构紧凑，孔位导向明确，锁止与固定特征完整，能够反映汽车低压线束连接部件在真实装配中的典型工程需求。
