直列四缸内燃机引擎结构三维建模作品

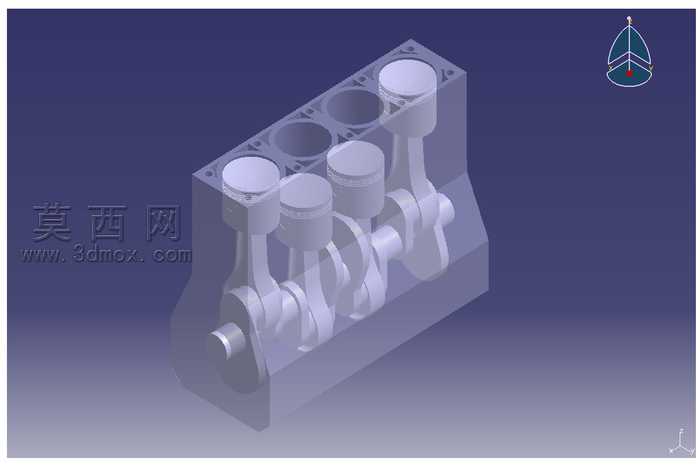

本作品为直列四缸内燃机引擎的三维结构建模，整体采用半透明可视化呈现方式，清晰展示引擎内部核心构件的装配关系与运动逻辑。建模过程中先完成整体缸体的基础轮廓搭建，依据直列四缸引擎的经典排布规律，确定四个气缸的等距排布位置，保证缸体水套、气缸壁的壁厚参数符合常规内燃机的设计规范，缸体外部的加强筋、安装定位点位也做了对应还原，兼顾结构合理性与外观还原度。核心运动构件部分，依次完成活塞、连杆、曲轴的独立建模：活塞顶部的燃烧室凹坑、活塞环槽结构、活塞销座孔都做了精细化处理，保证活塞与气缸壁的配合间隙符合设计逻辑；连杆部分还原了杆身的工字型截面结构，大小头的轴瓦安装位、连杆螺栓孔位都做了精准定位，确保连杆可以顺畅连接活塞与曲轴；曲轴部分按照直列四缸引擎的点火顺序设计曲柄夹角，平衡重的形状、主轴颈与连杆轴颈的过渡圆角都做了细节刻画，还原曲轴的动平衡设计逻辑。建模完成后通过半透明材质赋予缸体部分，让内部的曲柄连杆机构可以完整呈现在视野中，金属材质分别赋予活塞、连杆、曲轴构件，区分不同部件的材质质感，通过渲染视角调整，将引擎的整体装配关系完整呈现，直观展示四缸引擎运行时活塞往复运动带动曲轴旋转的动力传递路径。整个建模过程严格遵循内燃机的实际结构逻辑，没有随意简化核心传动结构，既可以作为内燃机结构认知的可视化参考，也可作为相关动力结构设计的基础参考模型，帮助理解往复式内燃机的核心工作原理与构件装配关系。
