四旋翼航拍巡检无人机整机结构

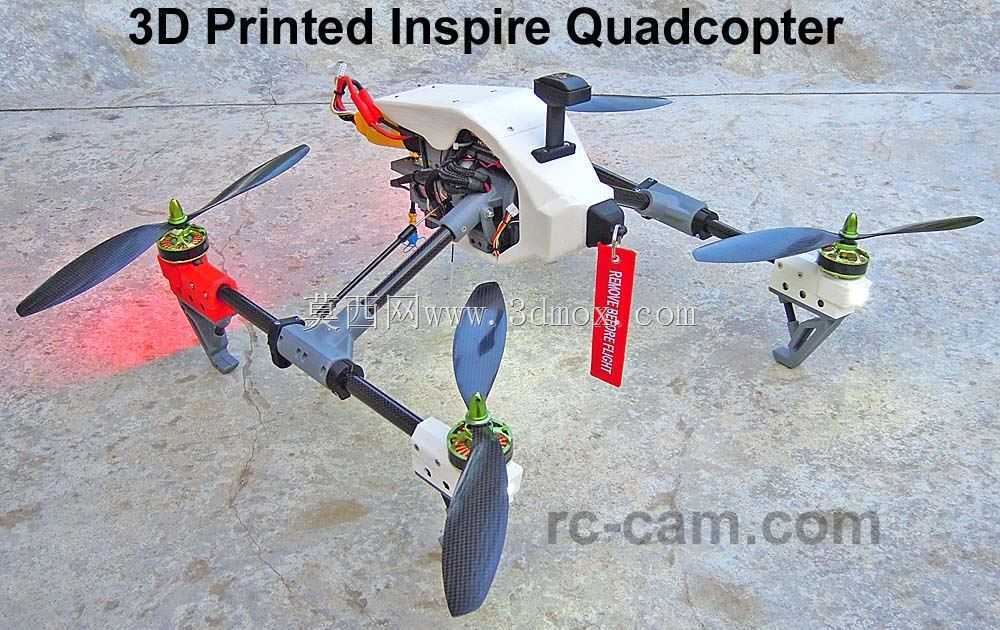

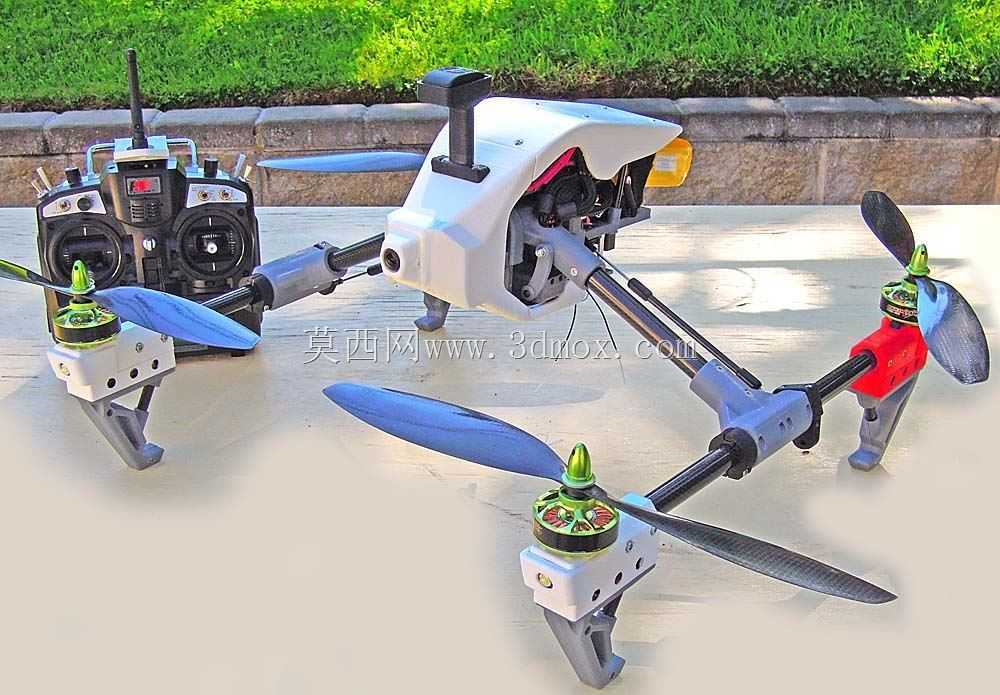

　　该结构围绕小型四旋翼飞行器的实际使用需求展开，整机采用十字交叉机臂布局，四个旋翼分别布置在机身外侧端点，通过对称布置抵消单组旋翼转动产生的反扭矩，使飞行器在悬停、低速巡航和姿态调整时保持稳定。机身主体承担飞控板、电池、电调、接收机、图传模块及任务载荷的安装承载，前部流线型壳体在降低迎风阻力的同时，为内部电子元件提供防护，减少飞行过程中气流直吹线束和接插件带来的松动风险。

　　从应用场景看，这类四旋翼平台可用于低空航拍、场地巡查、设备外观检视、教学验证以及小型任务载荷搭载。机身顶部预留了定位与导航模块安装位，能够适配常见罗盘、GPS天线等部件；前部和下部空间可根据任务需要布置相机、云台或其他轻量化检测装置。机臂末端的动力单元采用电机座、螺旋桨和防护支撑组合结构，电机安装面需要保证与机臂轴线垂直，避免桨盘面倾斜造成持续姿态修正和额外能耗。

　　设计思路上，机架优先考虑轻量化与维护便利性。机臂与中心机身之间采用可拆卸连接方式，便于在臂杆受损后单独更换，也方便运输时缩小外包装尺寸。各机臂长度决定旋翼之间的安全间距，桨叶旋转圆域不得相互干涉，同时还要为桨尖留出足够余量，降低姿态大幅变化时相邻旋翼气流耦合的影响。起落支撑结构位于动力座下方，着陆时先接触地面，能够将冲击载荷传递到机臂和机身连接区，避免电池、摄像头或壳体直接磕碰。

　　电气布置方面，电池舱位于机身重心附近，便于通过调整电池位置平衡整机重心。电调至电机的三相线沿机臂走向固定，线束弯曲半径不宜过小，接插件处应预留检修空间。飞控板安装区域需要保持刚性，避免与壳体发生共振；减震结构可在飞控与机架之间形成缓冲，但不能过度柔软，否则会降低姿态反馈的及时性。图传天线和遥控接收天线应避开碳纤或金属遮挡区域，布置时保持方向差异，以提高不同飞行姿态下的信号连续性。

　　外形与安装边界需要在三维建模阶段同步校核。螺旋桨旋转形成圆柱包络，机身、机臂、脚架和外挂标签均不得进入该区域；桨叶下方与起落架底端之间要保留接地间隙，防止起降时桨尖扫碰地面。整机宽度由机臂展开长度和桨叶半径共同决定，折叠或拆卸机臂后的尺寸则影响收纳箱设计。电机安装孔距、螺钉规格、机臂管径或截面尺寸、电池仓长宽高以及云台安装孔位，都应在模型中建立明确基准，方便后续零件替换和加工成型。

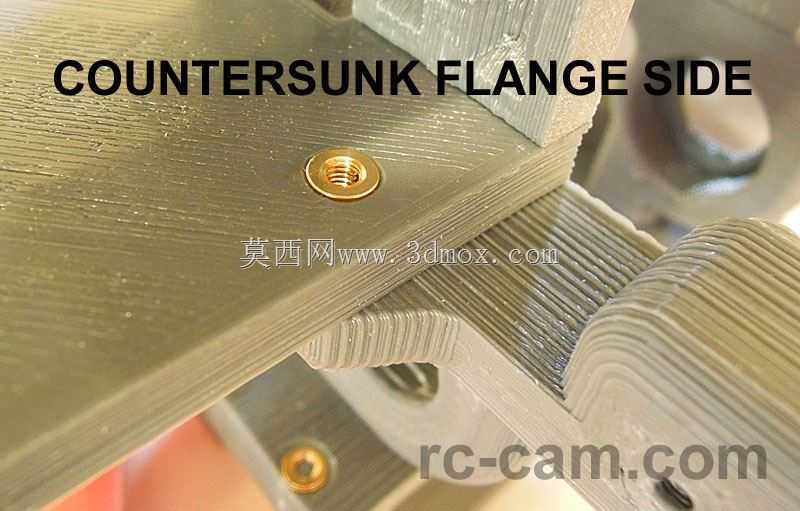

　　结构细节上，旋翼电机座采用多角度支撑，能够承受起飞拉力、着陆冲击和偏航力矩；机身壳体分段包覆，既保护内部器件，也留出散热通道。前部壳体曲面与侧壁过渡连续，可减少高速前飞时的紊流噪声。脚架端部形成稳定支撑点，四点着地时应保证机身近似水平，电池装卸方向不能被脚架遮挡。对于三维打印或小批量制作场景，各承力件需要关注壁厚、加强筋方向和层纹受力方向，尤其是机臂接头、电机座和起落架连接处，不能只按外观曲面建模而忽略载荷传递路径。

　　整机建模时还应完成运动干涉检查和装配关系检查：螺旋桨按旋转范围建立简化包络，电池按可装入和可取出的路径校核，盖板、螺钉、线束接插件均保留操作空间。通过将重心、桨面、电机轴、机臂中心线和设备安装面统一到同一装配坐标系中，可以为飞控调参、载荷选配和后续改型提供可靠的结构基础。
