太阳能长航时大型无人验证机结构

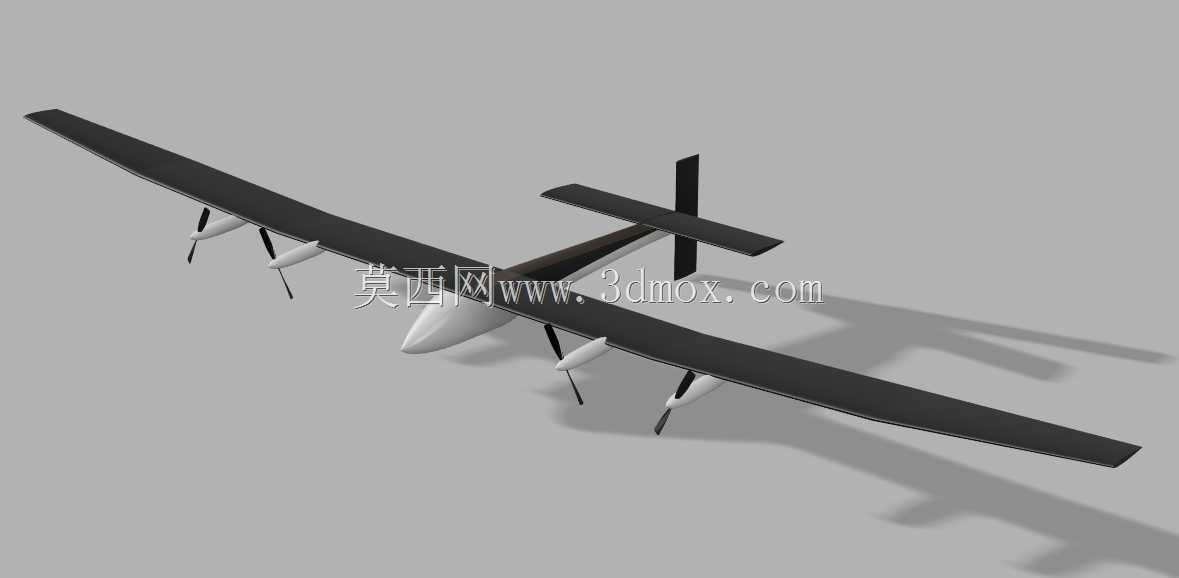

　　该作品呈现的是一型面向高空长航时任务的太阳能动力飞机总体结构，整机采用大展弦比平直机翼、双尾撑式尾翼和分布式螺旋桨推进布局。模型将机翼、机身、尾翼、动力短舱、起落支撑及螺旋桨等部件完整表达，适合在飞行器概念论证、结构布置校核、气动外形评审和教学演示中使用。对于从事航空器三维设计的人员而言，这类模型的价值不只在于外观还原，更在于它能够把翼展尺度、推进单元位置、尾翼配平关系和机体安装边界集中到同一空间中，为后续详细设计提供直观依据。

　　从使用场景看，太阳能飞机主要服务于低速、长航时、低能耗飞行任务，可用于大气环境观测、区域通信中继、遥感监测、航线验证和新能源飞行技术研究。与常规燃油飞机相比，它不依赖高密度燃料储存，而是依靠机翼上表面大面积铺设光伏组件获取能量，再通过电推进系统维持飞行。由于任务剖面通常包含爬升、巡航、滑翔和能量管理等阶段，设计时必须在结构重量、机翼面积、升阻比、推进效率和太阳能采集面积之间反复平衡。模型中狭长机翼正是这种设计逻辑的外在体现：较大的翼展能够提高展弦比，降低诱导阻力；较宽的翼面也为光伏组件铺设提供连续空间。

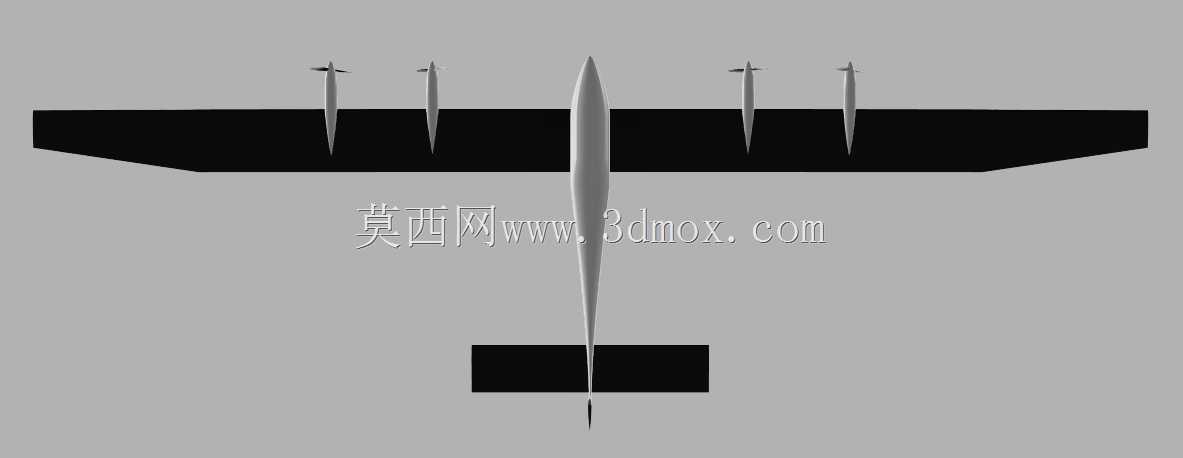

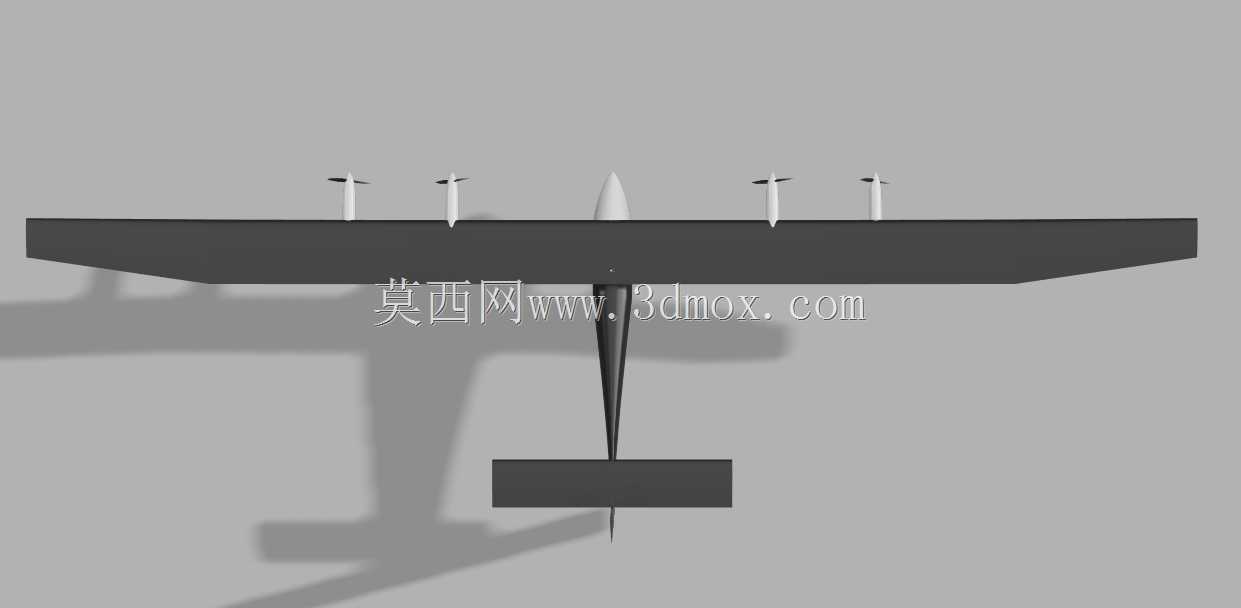

　　外形尺度方面，作品对应机身长度约22米、翼展约72米，属于大型轻型飞行器范畴。这样的尺寸决定了它不能按普通小型无人机的结构习惯处理。机翼根部需要承担较大的弯矩，翼段之间应考虑轻量化主梁、肋板、蒙皮和接头的传力路径；外翼段虽然气动面积大，但结构刚度相对有限，在三维建模时应保留足够的翼型厚度和上反或扭转调整空间，以便后续开展柔性变形、颤振边界和地面装配间隙检查。机身前段采用流线型整流外形，主要容纳航电、能源管理设备、任务载荷及部分结构连接件；中段与机翼贯通区域则是全机载荷传递的关键位置，需要协调机翼主梁、机身框架、尾撑连接点和设备舱开口之间的关系。

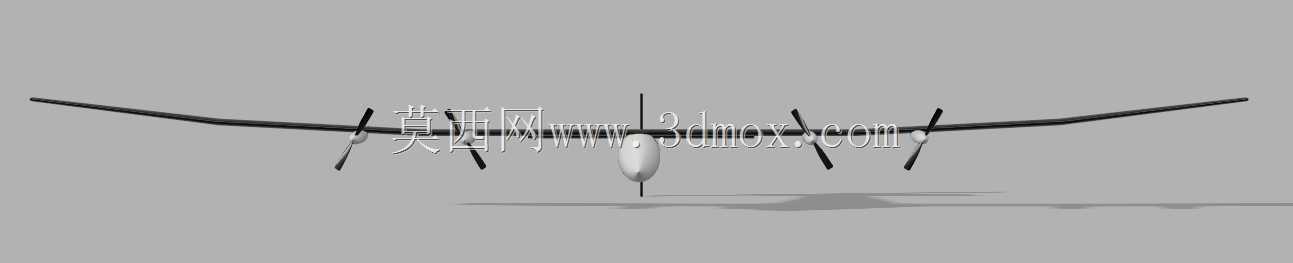

　　推进系统采用沿机翼分布的多台电动螺旋桨方案。模型中多个动力短舱布置于机翼下方或前缘分段位置，这种方式有利于缩短电机到螺旋桨的传动链路，也能将推进重量分散到翼展方向，减少局部集中载荷。分布式推进并非简单增加电机数量，工程上需要结合翼面气流、螺旋桨滑流、阻力增量和线缆走向进行布置。螺旋桨旋转平面与机翼前缘之间应保留合理间隙，避免桨叶在机翼弹性变形或地面振动状态下与机体发生干涉。短舱与机翼连接处还需考虑整流罩外形、电机安装座、散热通道和维护拆卸空间。

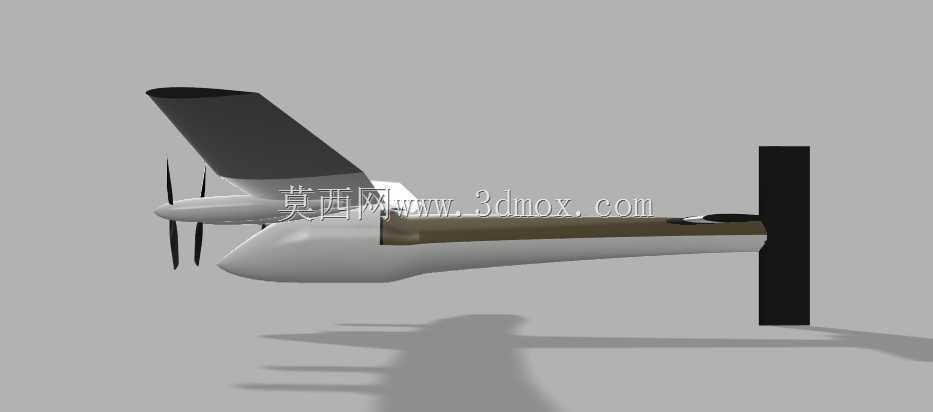

　　尾翼部分采用水平尾翼与垂直尾翼组合的常规稳定面形式，并通过尾撑或后机身结构与主翼连接。大展弦比飞机在低速飞行时对俯仰配平和航向稳定较为敏感，水平尾翼的力臂长度、面积和安装角会直接影响整机纵向平衡；垂直尾翼则承担偏航稳定和转弯控制所需的航向力矩。建模时应重点检查尾翼与主翼、螺旋桨滑流和后机身之间的空间关系，保证舵面偏转区域没有结构遮挡，尾撑杆件或支撑结构在满足轻量化的同时具备足够的刚度。

　　在安装边界上，这类飞机通常需要拆解运输，机翼、尾翼、螺旋桨和机身应设置明确的分段接口。72米翼展无法作为整体在普通道路或厂房内转运，因此翼段对接面、快卸接头、定位销孔和线缆连接器位置都应在总体模型阶段预留。地面停放时，主起落支撑与尾翼或尾撑支撑需要形成稳定的三点或多点支撑关系，防止大翼展机体因侧向风载或地面不平产生倾覆。机翼下方动力短舱离地高度、螺旋桨桨尖安全距离、尾翼触地角以及运输车辆装载宽度，都是结构布置中不可忽略的边界条件。

　　从建模思路看，作品以总体外形和主要部件相对位置为核心，弱化了内部细小零件，但保留了飞机方案设计阶段最关键的空间信息。设计者可在此基础上继续细化翼型曲面、翼梁站位、肋板间距、电机舱内部框架、光伏组件分区、舵面铰链和起落架接口。对于结构工程师，该模型可用于检查大尺度部件的装配关系；对于系统工程师，可用于评估能源设备、推进装置和任务载荷的布置余量；对于教学或方案汇报场景，它也能清楚展示太阳能长航时飞机在气动布局与工程实现之间的取舍。
