可调节壁挂式液晶电视安装支架结构设计

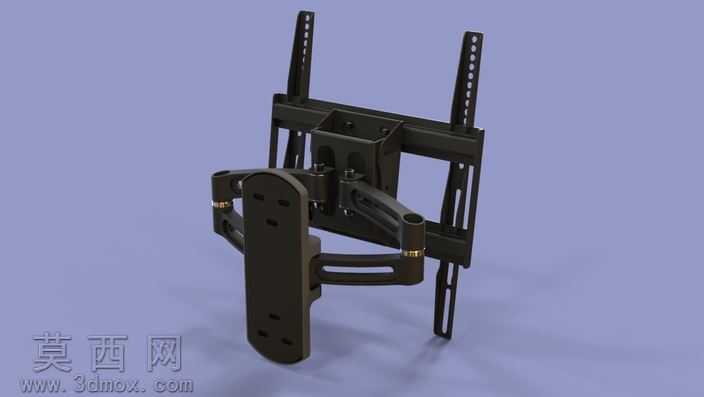

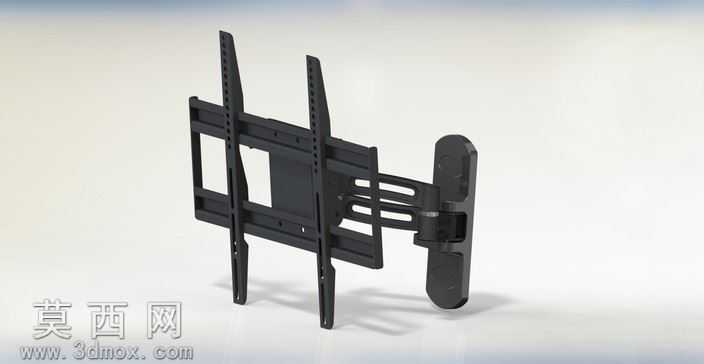

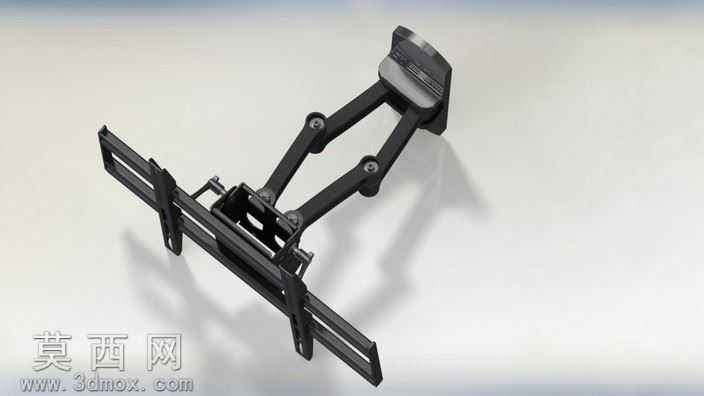

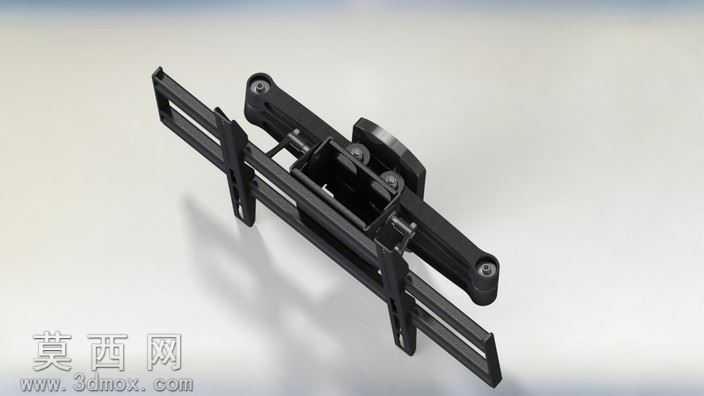

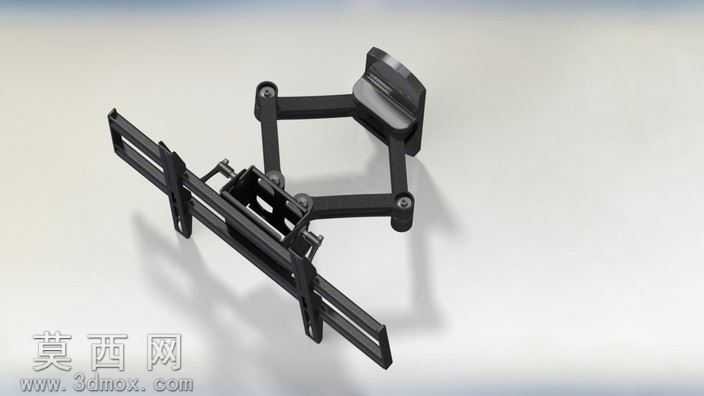

本作品为壁挂式液晶电视安装支架的三维设计成果，建模阶段采用SolidWorks完成全参数化零件构建与装配约束，首先对支架的各个组成部件进行独立建模：包含贴墙固定底座、多段铰接支撑臂、屏幕连接挂板、铰接转轴、锁紧调节结构等核心零件，建模过程中严格遵循五金冲压件与机加工件的工艺特性，对板材折弯处添加符合生产实际的圆角参数，对转轴配合部位预留合理的装配公差，避免出现干涉问题。装配阶段通过同轴心、重合、距离等配合约束完整还原支架的实际运动逻辑，可实现支架的伸缩、俯仰角度调节、左右偏转等多维度运动仿真，验证结构运动过程中无卡顿、无结构干涉，满足不同观看角度的调节需求。材质与渲染阶段，针对支架的金属结构件赋予哑光黑色喷塑钢材材质，调整材质的粗糙度、金属度参数还原真实五金支架的表面质感，对铰接部位的转轴、螺丝等紧固件赋予镀锌金属材质，区分不同部件的材质差异；渲染时采用柔和的工作室光照环境，添加柔和的地面阴影效果，清晰展现支架的整体结构形态与各部件的连接关系，直观呈现产品的外观质感。设计思路上，该支架采用多连杆铰接结构，兼顾壁挂安装的稳固性与角度调节的灵活性，贴墙固定底座设计有长条形安装孔位，可适配不同间距的墙面膨胀螺丝安装需求，屏幕连接挂板设计有横向调节槽，可适配不同孔距的液晶电视背部安装孔，覆盖主流尺寸液晶电视的安装需求；铰接部位采用阻尼转轴结构，调节角度后可依靠阻尼力保持姿态稳定，无需额外锁紧操作即可固定屏幕角度，兼顾使用便利性与结构可靠性；整体结构采用高强度钢板冲压成型，在保证承重能力的前提下通过板材折弯、镂空设计降低整体重量，同时优化结构受力路径，避免长期承重出现结构变形，满足家用及商用场景液晶电视壁挂安装的使用需求。
