轻量化弧形发动机悬置支架结构

　　该支架属于动力总成周边的承载连接件，主要用于发动机或相近动力单元在机架、车架、试验台架上的固定与载荷传递。实际布置时，它并不只是一个简单托块，而是处在动力单元与基础结构之间的过渡位置：上端双耳结构对应动力侧铰接或螺栓连接点，下端两个带沉孔的柱形支脚对应基础侧安装面，中部弧形梁承担跨距内的弯矩、扭矩和振动载荷。

　　从使用场景看，这类支架常见于小批量动力装备、改装设备、教学样机以及需要反复调整安装姿态的台架系统。发动机工作时，支架需要承受自重、启动冲击、加减速惯性力和运转振动；车辆或移动设备上还要叠加路面颠簸带来的交变载荷。因此结构不能只按静态托举理解，耳片孔位、支脚刚度和梁身过渡都会影响受力路径。若局部刚度过低，动力单元会出现明显晃动；若整体过重，则会增加无效质量，并把不必要的载荷传递到相邻安装点。

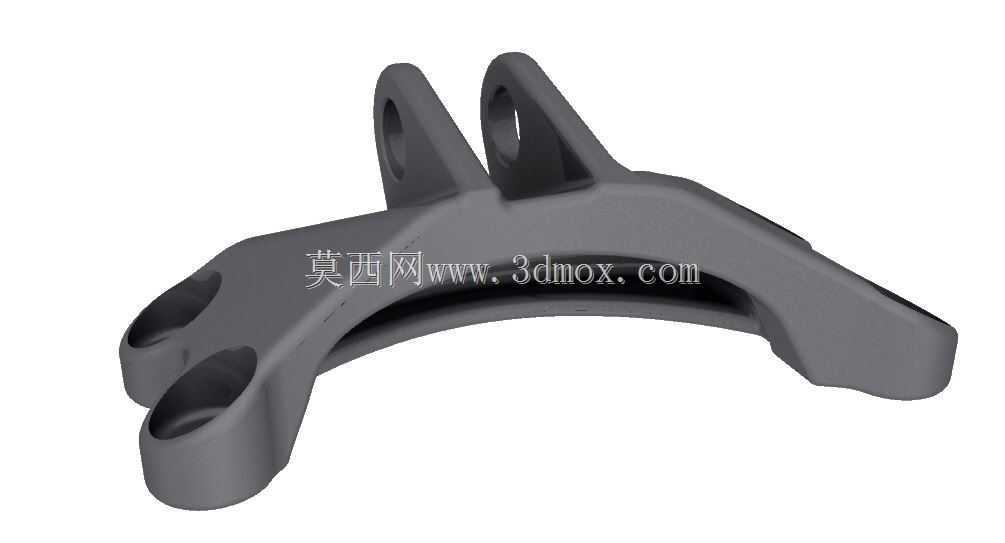

　　模型外形采用弧形主梁配合两端分叉耳片的布局。上部两个竖立耳片平行布置，中间留出铰接间隙，孔位可穿过销轴或螺栓，形成动力侧连接界面。耳片外侧做了加厚和圆角过渡，根部与弧形梁连续融合，避免直角区域形成应力集中。下部两支脚向同一侧展开，端面为安装贴合面，内部设置沉孔，便于螺栓从上方或下方锁紧。支脚并非等径圆柱，而是在靠近梁身处逐渐扩口，使螺栓预紧力能够扩散到主梁截面。

　　中部梁体采用下凹弧线，既避让动力单元外壳、管线或邻近部件，又在有限高度内拉长连接跨距。与直梁相比，弧形轮廓可以顺着主要载荷方向组织材料，使耳片传来的拉力、压力和弯矩沿梁身平滑传递到支脚。梁的侧面保留较宽实体截面，顶部和底部厚度根据受力趋势变化，在耳片根部、支脚交汇区明显加厚，在中间低应力区收窄。这种处理体现了轻量化设计思路：不是均匀削减壁厚，而是把材料集中在孔边、根部和受压弯的主路径上。

　　方案相较初始实体支座实现了较大幅度的体积缩减，核心在于识别低贡献材料区域。支架中间弧腹下方原本容易堆积实体，但该区域对孔位约束和主弯矩传递的贡献有限，去除后可显著降低质量。上部双耳之间、支脚外侧以及梁腹过渡区则需要保留足够材料，因为这些位置承担销轴挤压、螺栓夹紧和截面抗弯任务。设计时若继续优化，可结合拓扑优化结果进一步开槽或生成筋格，但必须控制开孔边缘到孔壁、安装面的距离，避免削弱夹紧区。

　　安装边界方面，需要重点核对三组尺寸关系：上部两耳片的中心距、孔径与同轴度，下部两支脚的孔距、端面高度差，以及上下连接点在整车或台架坐标系中的相对位置。耳片孔与销轴之间应根据振动工况选择间隙配合或衬套过渡；支脚端面则需要与基础安装面保持贴合，不能靠螺栓强行拉平，否则会在铸件或加工件中引入装配预应力。若基础板刚度不足，支架下端再强也无法抑制动力单元摆动，因此配套安装面应设置加强筋或加厚背板。

　　建模时，耳片孔建议采用完整圆柱切除并保留端部倒角，沉孔深度要与螺栓头、垫圈或衬套尺寸匹配。弧形梁与耳片、支脚相交处应使用变半径圆角，尤其在双耳内侧和支脚根部，圆角过小会在交变载荷下形成疲劳起始点。外形虽然适合铸造、金属打印或数控加工，但不同工艺对最小壁厚、拔模斜度和支撑方向有不同要求；若采用铸造，应保证弧腹壁厚均匀；若采用金属增材制造，则可保留更复杂的过渡曲面，但需考虑孔后加工和安装面铣平。

　　功能上，该结构把动力侧的集中铰接载荷转化为两支脚的分散支撑载荷，弧形主梁在避让空间的同时维持刚度，双耳形式便于拆装销轴，双支脚布局提高抗倾覆能力。对于结构设计人员，后续校核应围绕耳片孔挤压、支脚螺栓滑移、梁身弯曲应力、模态频率和振动隔离展开；对于三维建模人员，建模重点不在装饰曲面，而在连接孔、安装面、载荷路径和工艺圆角的准确表达。
