无人机用大扭矩无刷伺服舵机结构

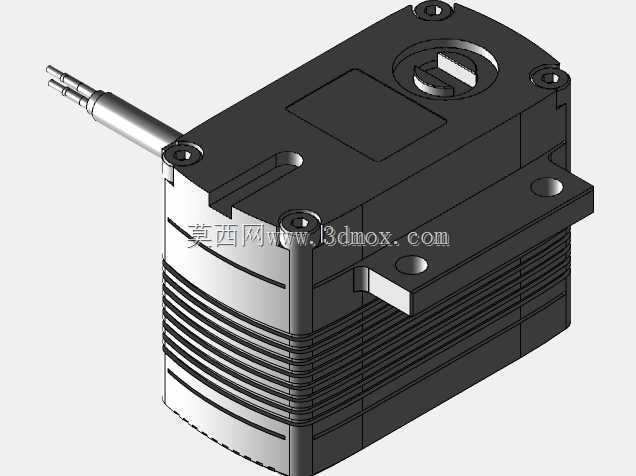

　　这款执行器的结构方案围绕中小型固定翼无人机、长航时无人平台的舵面驱动需求展开，整机采用紧凑的卧式矩形壳体布局，输出轴从壳体侧端水平伸出，轴端预留舵机摇臂安装的扁位与锁紧孔位，可直接搭配标准舵盘、连杆机构完成舵面力矩传递，适配机翼副翼、尾翼方向舵、升降舵等需要高精度角度控制的航空执行场景，也可用于小型地面机器人关节、云台俯仰驱动、工业小型阀门转角控制等对安装空间、响应速度有严格要求的场合。

　　从实际装机的边界条件来看，壳体两侧延伸出带安装通孔的固定耳片，耳片孔位与主流大扭矩航空舵机的安装孔距保持兼容，装机时无需额外定制转接支架，直接通过减震胶柱或者锁紧螺丝固定在机身舵机舱内即可；壳体下半部分设计有多道平行散热筋，既可以强化壳体结构刚性，避免大扭矩输出时壳体出现形变，也能在长时间持续带载工作时增大散热面积，把无刷电机、减速齿轮组运转产生的热量快速传导到外界气流中，适配无人机高空低温、连续长航时作业的工况。顶部的输出轴端集成了角度反馈元件的安装位，轴座周边做了加厚凸台处理，承受摇臂侧向载荷时不会出现轴座开裂的问题，出线端从输出轴同侧引出多芯信号与动力线缆，线缆根部做了防弯折过渡，避免机身振动过程中线芯断裂。

　　设计思路上，这款舵机没有采用普通有刷舵机的分体堆叠方案，而是把无刷驱动电机、多级金属减速齿轮组、位置反馈传感器、控制电路板全部整合在密封壳腔内部：无刷电机相比传统有刷方案，不存在碳刷磨损、换向火花的问题，连续运转寿命大幅提升，长时间高频往复调整舵面角度时也不会出现碳刷积碳导致的卡顿；减速组采用大减速比的平行齿排布，在有限的壳体空间内把电机的高转速低扭矩输出转化为输出轴的低转速大扭矩，满足无人机大舵面偏转时的力矩需求，齿轮啮合间隙控制在极小范围内，舵机到位后的回中精度更高，飞控系统发出角度指令后，输出轴可以快速跟随指令偏转，不会出现明显的虚位导致舵面震颤。壳体上下盖采用定位止口配合，装配时可以保证齿轮轴孔的同轴度，减少齿轮运转的偏磨与噪音，端盖的固定螺丝均匀分布在壳体周边，锁紧后整个壳腔的密封性能可以抵御野外作业时的雨滴、沙尘侵入，适应复杂户外飞行环境。

　　在结构建模的细节处理上，所有安装孔位都做了沉台避让，螺丝锁紧后头部不会突出壳体表面，避免和周边机身结构发生干涉；输出轴的伸出长度经过匹配设计，既保证摇臂安装后有足够的啮合长度，不会在大扭矩输出时出现摇臂滑脱，也不会因为轴伸过长导致额外的侧向弯矩作用在轴承上。壳体侧面的散热筋深度、筋条间距都经过权衡，筋条过密会增加整机重量，过疏则散热面积不足，最终的排布在重量控制和散热效率之间取得平衡，符合航空部件对重量克级控制的要求。内部电路板的安装柱预留了减震垫安装空间，可以隔离机身发动机或者旋翼传递过来的高频振动，避免板上元器件出现虚焊、传感器采样漂移的问题。

　　实际选型使用时，工程人员可以直接参照该三维结构核对装机空间：整机的长宽高尺寸适配多数中型无人机的舵机舱容积，侧装耳片的孔位可以直接和机身隔框的预装孔对齐，输出轴的中心高度和常规舵机保持一致，连杆机构的传动几何关系不需要重新设计，大幅缩短新机研发时的执行器适配周期。模型完整还原了外壳、输出轴、安装耳、散热结构、出线端的所有外形特征，结构工程师在做整机数字样机装配时，可以直接把该舵机模型导入装配体，检查舵机摇臂全角度偏转过程中和周边机身蒙皮、连杆、线束的运动干涉，提前排除装机后出现的运动卡滞问题，也可以基于该结构反向设计配套的舵机安装座、减震支架、舵面连杆组件，保证整套舵面操纵系统的装配合理性。
