微型航空舵机伺服执行器结构

项目分类:伺服电机 发布时间:2024-08-27 ID:769345
  • 微型航空舵机伺服执行器结构
  • 微型航空舵机伺服执行器结构
  • 微型航空舵机伺服执行器结构
  • 微型航空舵机伺服执行器结构

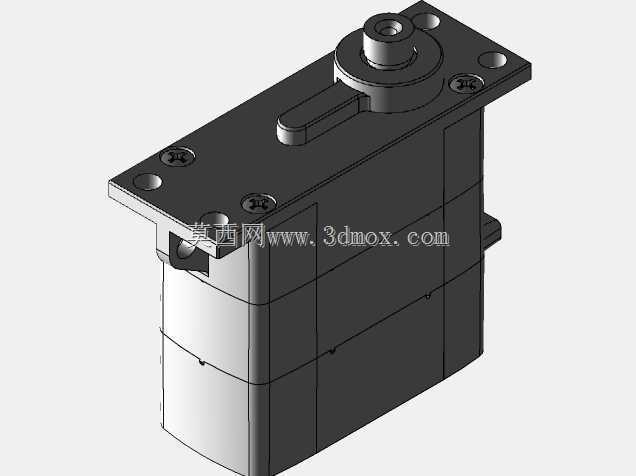

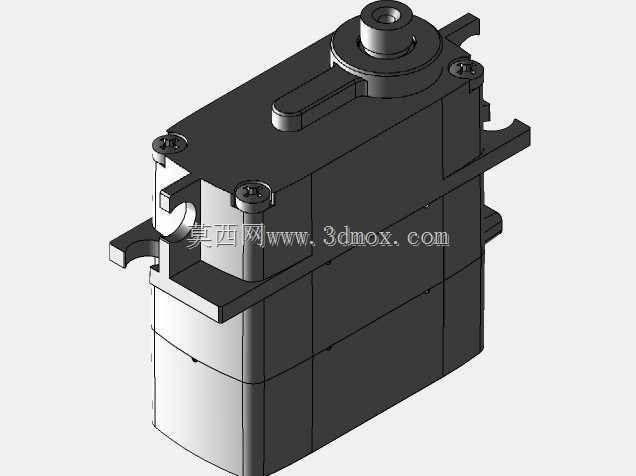

  该模型呈现的是一款面向小型飞行器舵面控制的紧凑型旋转伺服执行器,主体由壳体、输出轴、舵臂、锁紧螺钉及信号动力线缆组成,整体采用轻量化矩形壳体布局,壳体侧面预留安装耳孔,可直接通过螺钉固定在无人机机身或机翼舵机舱内,输出轴位于壳体顶部中心,配套的多孔位一字舵臂可根据舵面摇臂行程需求选择不同安装孔位,调整舵面传动杠杆比,适配不同舵面偏角的力矩输出要求。

  从实际应用场景来看,这类微型舵机广泛部署在固定翼无人机、小型四旋翼飞行器、航模飞机的舵面传动链路中,负责接收飞控系统发出的PWM控制信号,将电信号转化为输出轴的精确角位移,驱动副翼、升降舵、方向舵等气动舵面完成偏转,实现飞行器姿态调整、航线修正、起降阶段舵面动作等核心功能。不同于工业大型伺服机构,航空机载舵机对安装空间、自重、响应速度的约束极强,设计阶段首先要压缩壳体的长宽高边界,在有限的机舱截面内放下整套减速齿轮组、驱动电机与控制电路板,同时壳体采用高强度工程塑料或轻量化铝合金材质,在保证结构刚性、抵抗飞行振动的前提下尽可能降低整机负载重量。

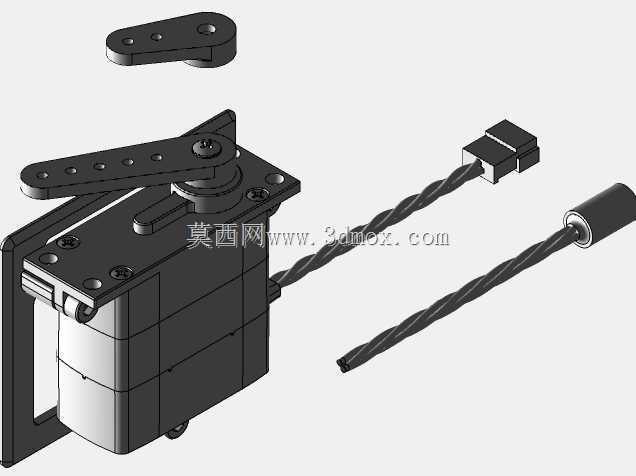

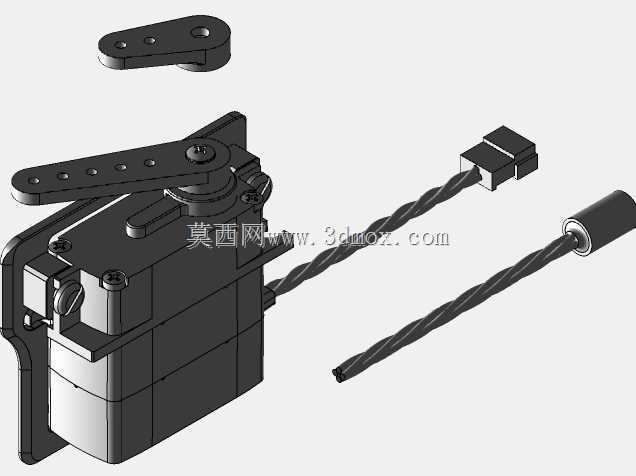

  结构设计上,壳体采用上下分盖的装配形式,侧面的紧固螺钉将上下壳体锁紧,内部容纳直流驱动电机、多级减速齿轮组、位置反馈电位器与控制驱动板,输出轴从壳体顶部伸出,轴端加工有扁位与安装螺纹,舵臂套入输出轴后通过顶部螺钉轴向锁紧,避免舵机在高频往复摆动过程中出现舵臂打滑、松脱的故障。两根绞合式引出线缆从壳体侧端伸出,分别承担动力供电与控制信号传输功能,绞合走线的形式可以降低飞行环境下的电磁干扰,避免飞控信号出现杂波导致舵面误动作,线缆末端预留接插件接口,可直接对接飞控设备的舵机通道端口,无需额外接线处理。

  安装边界方面,壳体底部与侧部的安装孔位按照微型航空舵机的通用安装间距设计,安装时只需在机舱固定支架上加工对应位置的通孔,使用配套螺钉即可完成舵机的刚性固定,输出轴的轴线需要与舵面摇臂的旋转轴线保持平行,舵臂连杆连接后要预留足够的活动间隙,避免舵机在最大偏角位置出现机械顶死,导致舵机内部齿轮过载打齿。选型配套时,需要根据舵面的气动铰链力矩匹配舵机的输出扭矩,同时核对舵机的外形尺寸是否符合机舱内部的安装空间,舵臂的孔位行程是否满足舵面设计的最大偏角要求,线缆长度是否足够从舵机安装位置延伸至飞控安装舱段。整套三维结构完整还原了舵机的外部装配关系、安装接口与传动连接形式,可直接用于无人机飞控机构的装配干涉校验、舵面传动机构的运动仿真,以及小型飞行器机载设备的布局设计参考。
