车用螺纹安装式驻车制动灯触发开关

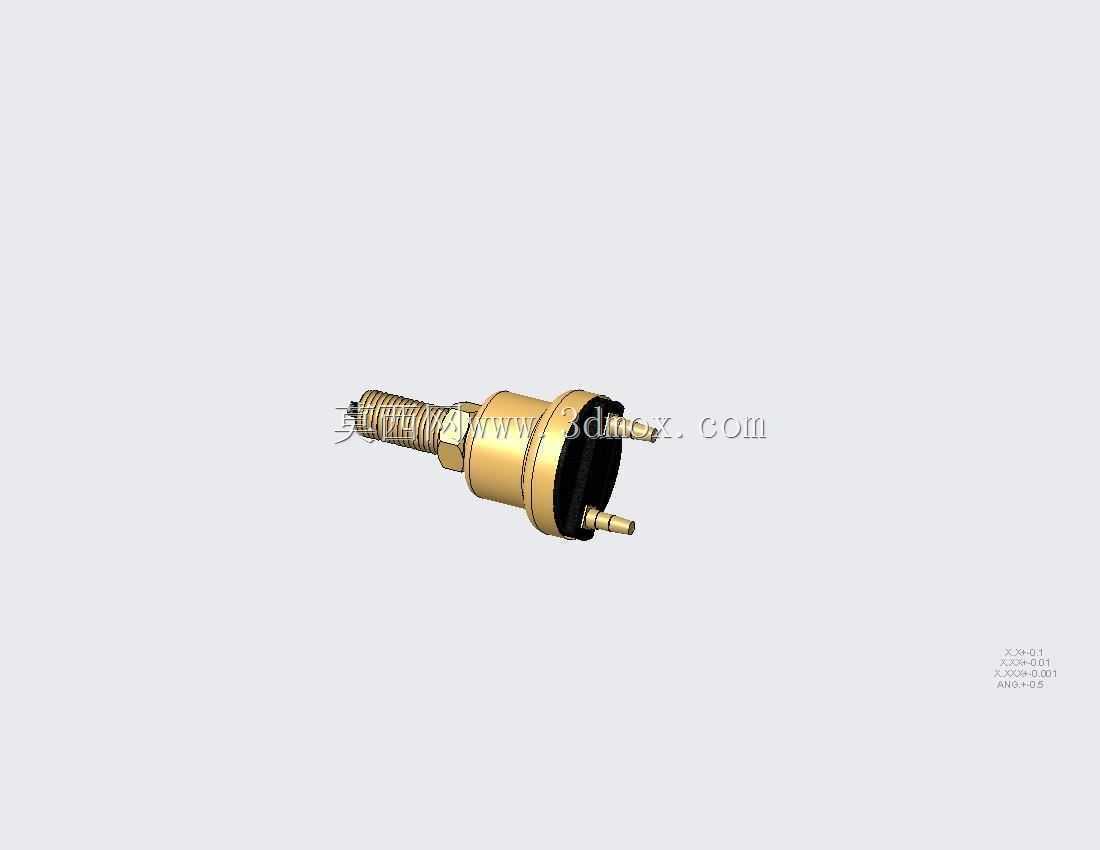

　　在商用车、乘用车辆的制动系统回路里，驻车制动灯开关是承担信号触发、状态反馈的核心小总成部件，这类部件往往因为体积小容易被结构设计人员忽略，但实际装车后的功能可靠性直接关联行车安全与法规合规性。本次建模还原的这款驻车制动灯开关，采用外螺纹主体结构设计，适配车辆驻车操纵机构附近的安装基座，螺纹段的长度经过实车安装边界校核，能够匹配不同厚度的安装支架板材，拧紧后主体的六角定位台可以贴合安装面，避免车辆长期行驶振动导致的开关松脱移位。从功能逻辑上看，该开关属于常闭/常开切换型触点结构，当驻车制动操纵杆处于拉起锁止位置时，开关内部的顶杆受机械结构推力触发触点切换，接通尾部制动灯的供电回路，向后方车辆、

　　周边交通参与者传递车辆处于驻车制动状态的信号；当驻车操纵杆释放回位后，顶杆在内部复位弹簧作用下回弹，触点断开制动灯回路，同时可以为整车ECU提供驻车制动解除的电平信号，参与整车起步逻辑的联锁判断。设计过程中首先要确认安装边界的干涉问题，开关主体的金属外壳采用黄铜材质，兼顾导电性能与抗锈蚀能力，尾部的两个插片式接线端子朝向侧下方布置，避开周边操纵拉杆的运动行程，避免线束拉扯或者运动件刮蹭导致的端子断裂、线束绝缘层破损。开关头部的触发顶杆行程控制在合理区间，既保证触发到位后触点可靠闭合，又要避免顶杆超出行程被压弯导致开关卡滞失效，内部的密封结构设计可以阻挡车辆行驶过程中溅入的泥水、灰尘进入触点腔，延长开关在底盘复杂工况下的使用寿命。

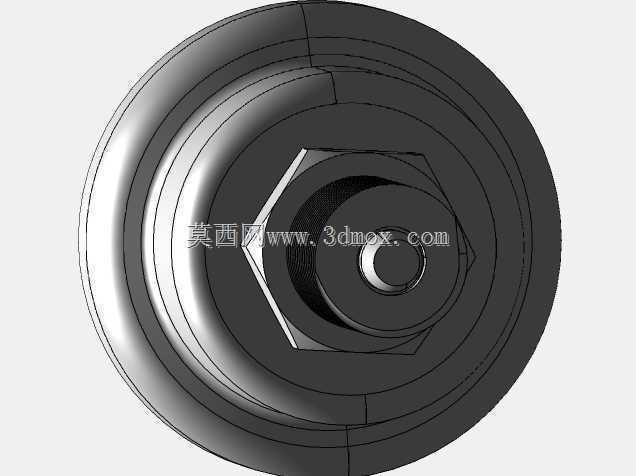

　　从外形尺寸来看，主体最大外径适配常见的16mm安装开孔，螺纹规格匹配整车通用的细牙螺纹标准，不需要额外制作专用安装底座，能够直接沿用现有车型的安装孔位，降低整车零部件的通用化成本。建模过程中还原了开关表面的滚花防滑结构、接线端子的倒角细节、螺纹段的牙型精度，所有配合面的公差按照汽车电气件的通用公差等级设定，安装六角台的对边尺寸符合标准扳手的拧紧尺寸要求，方便产线装配时的扭矩控制。在实际装车场景中，这类开关除了控制尾部驻车制动灯之外，部分车型还会将信号接入仪表盘驻车指示灯回路、坡道起步辅助系统的信号采集端，因此开关的触点接触电阻、触发压力、复位可靠性都有明确的工程要求，建模时对内部弹簧的安装空间、触点的接触行程都做了对应预留，

　　能够满足后续结构仿真、装配干涉检查的使用需求。不同于座舱内的其他电气开关，驻车制动灯开关安装位置靠近底盘，工作环境温度跨度大，还要耐受路面抛洒的碎石冲击、冬季融雪剂的腐蚀，因此外壳的壁厚设计经过强度校核，接线端子与外壳之间的绝缘衬套也做了结构还原，避免长期振动后绝缘件移位导致的电路短路问题。很多初入行业的结构设计人员在做这类小部件建模时，往往只还原外形忽略安装边界的细节，实际上这类开关的线束引出方向、拧紧时的扳手空间、顶杆触发的初始位置，都会直接影响后续实车装配的效率和功能可靠性，本次建模过程中对这些工程细节都做了对应还原，能够直接用于整车底盘的电器布置校核、维修拆装模拟、零部件BOM表搭建等工作场景。
