四孔插接式汽车连接器结构设计

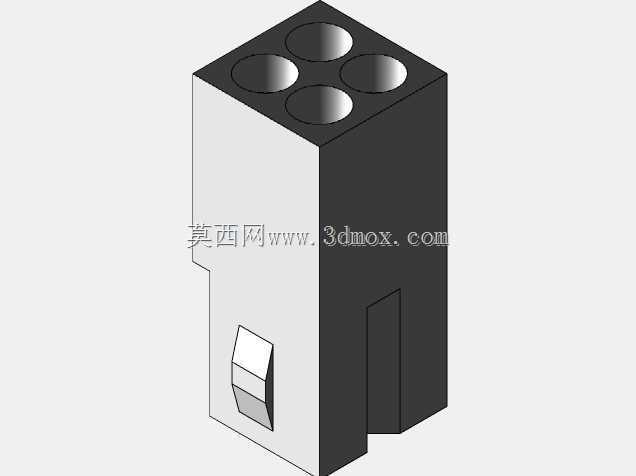

　　在整车线束的布局设计中，连接器是实现不同线束段之间快速对接、保障电路信号与电力传输稳定性的核心基础部件，这款四孔结构的插接式连接器，主要面向汽车内部低压控制回路、小功率供电回路的线束对接场景，常见应用在车门线束与车身主线束的对接、座舱内附属电器的线束转接、发动机舱周边非高温区的传感器线束连接等位置，能够在车辆行驶过程中持续耐受振动、温度波动带来的工况影响，避免出现接插松脱、接触不良的问题。从结构设计逻辑来看，这款连接器采用了方体基座的主体构型，主体分为公端插接腔与母端对接导向结构两个核心部分，顶部设置四个圆形插接孔位，每个孔位内部预留了端子卡装的限位槽，可适配对应规格的插针与插孔端子，端子装入后依靠孔壁的倒刺结构实现轴向限位，

　　防止端子在插拔过程中出现退针问题，保障接触可靠性。连接器侧面设计了弹性锁止卡扣，卡扣采用悬臂梁式的弹性结构，在公母端对插到位后，卡扣会自动卡入母端壳体的锁止槽内，实现两个接插件之间的轴向锁止，避免车辆行驶过程中的振动导致接插件松脱，需要拆解时只需按压卡扣的按压面即可解除锁止，完成插拔操作，卡扣的按压面做了凸起的防滑纹理设计，方便操作人员徒手操作，无需额外工具即可完成线束的拆装维护。在安装边界的设计上，这款连接器的主体外形为规整的长方体结构，侧面设置了定位凸台，在与车身安装支架配合时，凸台可卡入支架的定位槽内，限制连接器的周向转动与轴向窜动，安装时不需要额外设计复杂的固定结构，仅通过扎带或者简单的卡扣即可完成固定，

　　能够有效降低整车线束装配的工时成本。四个插接孔位采用2×2的对称排布方式，孔位之间的间距满足电气间隙的设计要求，能够避免相邻孔位的端子之间出现爬电、击穿的问题，适配汽车12V/24V低压系统的绝缘要求，孔位入口处做了倒角导向设计，在公端插针对接时可以自动导正位置，即使存在一定的装配偏差也能顺利完成插接，降低装配过程中的对位难度。连接器壳体的材质选用耐温、耐油的工程塑料，能够耐受发动机舱周边的油污侵蚀、-40℃到125℃的温度循环变化，不会出现壳体脆裂、变形的问题，壳体的壁厚设计均匀，避免注塑成型过程中出现缩痕、翘曲的缺陷，保障批量生产时的尺寸一致性。在实际的线束装配流程中，这款连接器的尾部预留了线束密封件的安装位置，

　　可适配对应线径的密封圈，实现接插件尾部的IP65级密封，防止水汽、灰尘进入接插件内部造成端子氧化、接触电阻升高的问题，对于布置在车门、轮边等容易接触到水汽的位置，密封结构能够大幅提升连接器的使用寿命，降低电路故障的概率。从建模的细节处理来看，这款模型完整还原了连接器的所有结构特征，包括卡扣的弹性臂厚度、孔位内部的端子限位倒刺、壳体表面的拔模斜度、安装定位凸台的尺寸公差带，在进行整车线束的三维布局设计时，可以直接调用该模型进行线束走向的干涉检查，模拟实际装配过程中的插拔空间是否充足，避免后期实车装配时出现连接器与周边钣金、内饰件干涉的问题。对于汽车电器设计人员来说，这类标准化的连接器模型能够大幅提升线束设计的效率，不需要从零开始绘制连接器的三维结构，直接导入即可完成布局，同时模型的尺寸与实际量产件完全一致，能够保障设计数据与实物的匹配度，减少后期样件试制时的装配问题。在连接器的端子适配性上，四个孔位可根据实际的电路需求搭配不同规格的端子，既可以传输小电流的信号回路，也可以承载10A以内的供电电流，能够覆盖大部分车载低压电器的连接需求，不需要针对不同的回路开发专用的连接器，提升零部件的通用化率，降低整车的零部件采购与管理成本。
