双孔插接式汽车连接器塑壳结构

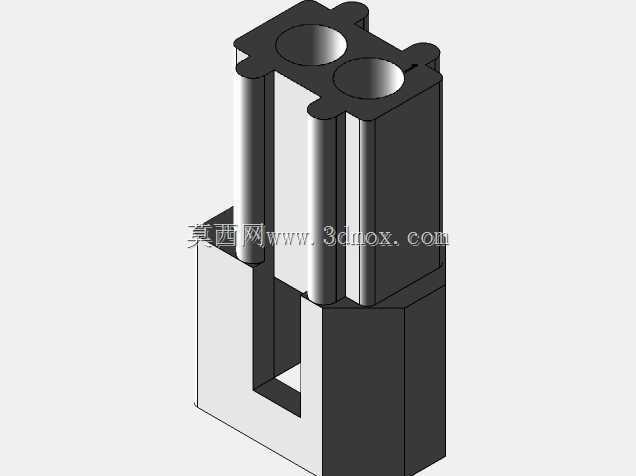

　　这款双孔位汽车连接器塑壳，主要适配汽车低压线束回路的对接场景，在车身线束、座舱电器、动力周边低压信号回路中都能见到这类结构的应用，核心作用是为线束端子提供绝缘防护、定位锁紧，避免车辆行驶过程中因振动、温变、泥水侵入导致的接触不良或回路短路问题。从结构设计来看，主体采用上下分体式的插接导向结构，上部设置两个平行的圆形端子容纳腔，腔体内壁预留了端子卡接的止退槽位，端子装入后可通过腔体内的卡点实现轴向固定，防止拉扯线束时端子从塑壳内脱出；两个腔体外侧设置了对称的定位凸耳，可与对接端的塑壳卡槽配合，实现插接过程中的周向防呆，避免插反导致的端子错位、针脚弯折问题。下部的U型导向槽是插接过程中的核心导向结构，对接时公端塑壳的导向筋可沿该槽滑入，

　　大幅降低插接过程中的对位难度，即使是盲操作场景下也能快速完成对接，适配整车装配线上的快速作业需求，同时U型槽的侧壁厚度经过强化，可承受插接过程中不小于80N的侧向挤压力，不会出现侧壁开裂、变形导致的导向失效问题。从安装边界来看，该塑壳整体为长方体切角结构，上部两个腔体的中心距按照行业通用的6.3mm规格端子间距设计，可适配主流的片式插接端子，整体外形宽度控制在18mm以内，高度方向不含插接导向段的尺寸为32mm，可在狭窄的车身钣金走线腔内完成布置，不需要额外预留过大的操作空间；塑壳外壁设置了多道纵向的加强筋，既可以提升塑壳整体的结构强度，降低注塑成型过程中的翘曲变形量，也能在塑壳装入车身固定卡扣时增加摩擦力，避免卡扣松脱。

　　设计过程中充分考虑了车载场景的环境适应性，所有棱角位置都做了R0.5以上的圆角处理，避免线束装配过程中锐边割破线皮；塑壳的分模线设置在腔体外侧的凸耳位置，不会出现在端子容纳腔的内壁，避免合模错位产生的飞边影响端子插入，也防止飞边脱落进入腔体内部造成端子接触不良。这类连接器不需要额外的金属锁紧结构，依靠塑壳自身的弹性卡扣即可实现对接后的锁紧，锁紧后可承受不小于150N的轴向拉脱力，完全满足乘用车、商用车常规低压回路的连接可靠性要求，在车灯接线、传感器接线、座舱开关线束对接等场景下都可通用，建模过程中严格按照接插件的通用公差规范设置尺寸，腔体直径公差控制在+0.05mm以内，导向槽的宽度公差控制在+0.1mm以内，可直接用于线束布置的干涉检查、装配工装的设计参考。
