三缸组合式伪星型航空发动机结构模型

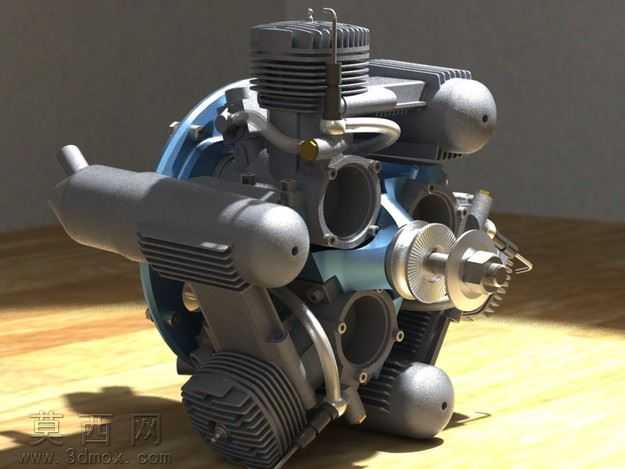

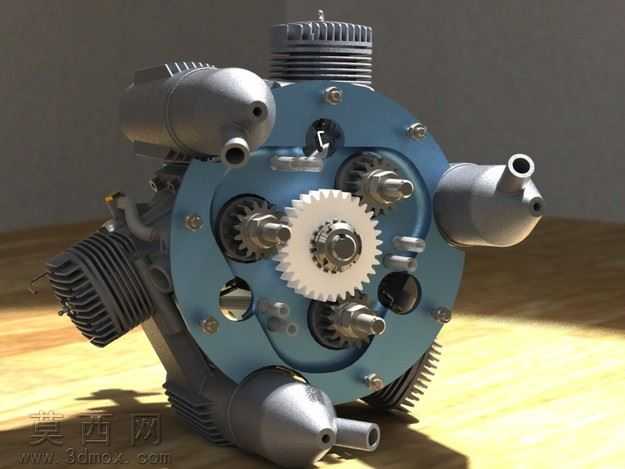

本模型为三缸组合式伪星型航空发动机三维建模作品，基于OS61单缸引擎单元整合设计，采用SolidWorks完成全参数化建模与装配校验，通过真实渲染还原发动机的金属质感与结构细节。建模过程中严格遵循内燃机的机械设计逻辑，首先完成单个OS61引擎的缸体、散热鳍片、活塞连杆、气门组件的独立建模，对缸体外壁的环形散热鳍片采用阵列特征实现等距排布，保证散热结构的尺寸精度与真实引擎一致；随后围绕中心曲轴箱完成三个缸体的星型周向装配，匹配120度等夹角布局，还原伪星型引擎的紧凑排布特征。模型完整还原了配套的连接驱动器结构，内置2:1减速比齿轮箱的传动齿形、啮合间隙均按照机械传动规范设计，同时针对输出轴的旋转方向做了倒转维持结构的建模，保证动力输出逻辑符合航空动力装置的实际使用要求。材质渲染阶段，针对缸体散热部分采用磨砂铸铝材质，曲轴箱、传动齿轮采用抛光合金材质，排气歧管采用高温氧化后的深色金属质感，连接管路采用哑光金属与橡胶材质区分，通过光影渲染突出各部件的结构层次与装配关系。设计思路上，该模型重点还原多缸星型引擎的紧凑布局优势，既保留单缸引擎的成熟结构特征，又通过周向排布实现更小的体积占用与更优的动力输出平顺性，所有装配部件均添加了配合约束，可实现传动结构的运动仿真演示，清晰展示活塞往复运动、曲轴旋转、齿轮减速传动的完整动力传递路径，直观呈现这类小型航空发动机的工作原理与结构特点。
