在航空飞行器的结构设计体系中,辅助翼作为主翼面的配套功能构件,直接影响飞行器低速段的升阻特性、大迎角飞行状态下的气流控制能力,以及起降阶段的操纵冗余度,很多短距起降飞行器、小型无人飞行器甚至部分高速验证飞行器,都会针对特定飞行包线优化辅助翼的结构形式,本次呈现的这款格栅结构辅助翼,就是针对低速大迎角工况做的专项结构优化方案。
从实际使用场景来看,这类辅助翼多装配在主翼后缘或者翼梢位置,部分特殊布局的飞行器也会将其布置在机身前部作为前置控制面,核心作用是在主翼面临气流分离边界时,通过自身的格栅结构梳理流经翼面的紊流,推迟气流分离的出现,提升飞行器在大迎角状态下的可控性,避免失速风险;在起降阶段,这类辅助翼可以配合主翼襟翼调整整体翼面的弯度,在较低的飞行速度下获得足够升力,缩短起降滑跑距离,对于小型休闲飞行器、作业类无人机来说,这种结构的辅助翼相比传统实心翼面,还能在同等结构强度下降低整体翼面重量,减少飞行过程中的能耗。

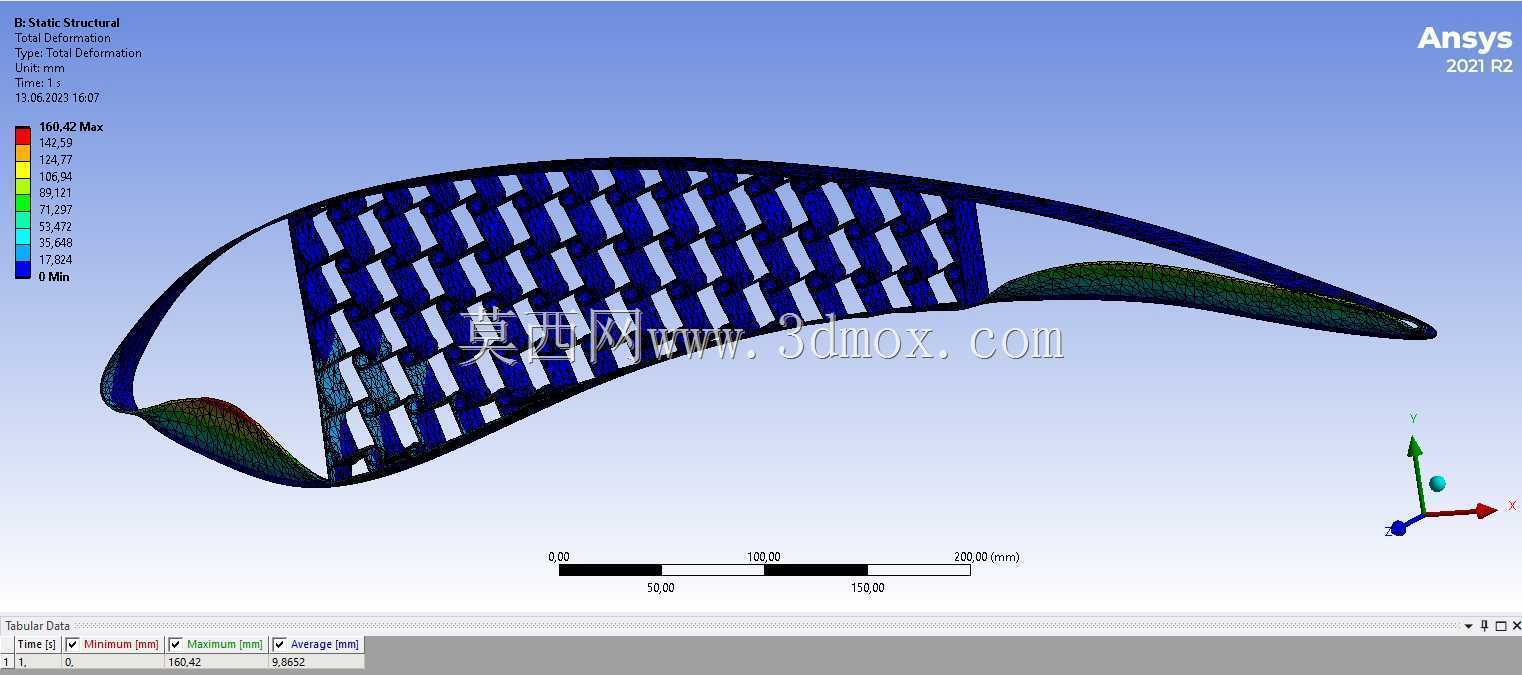

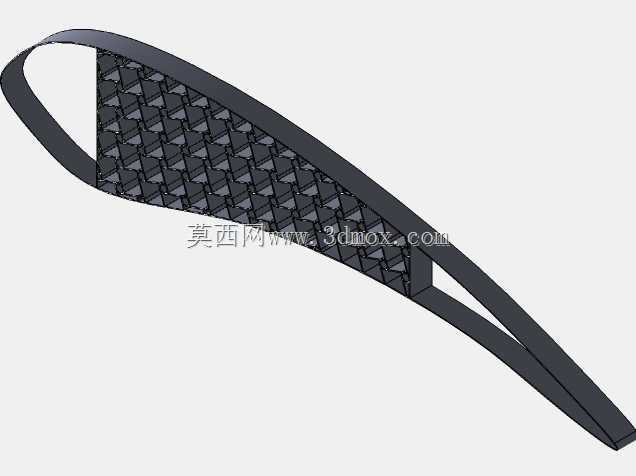

从设计思路上看,这款辅助翼没有采用传统的蒙皮加内部肋板的实心翼结构,而是选择了一体化的格栅填充构型,整个翼面的承力结构和气动外形做了融合设计:翼型剖面选择了低速性能优异的平凸翼型,前缘做了圆滑过渡处理,避免前缘气流过早分离;翼面内部的格栅采用等间距的菱形单元排布,每个格栅单元的筋条厚度保持一致,既可以作为承力结构分散飞行过程中的气动载荷,避免翼面在高速气流下出现过大的挠曲变形,又能让气流穿过格栅时形成多股小尺度的涡流,这些涡流会附着在翼面表面,给边界层注入能量,进一步推迟气流分离,相比同尺寸的实心翼面,这种格栅结构的失速迎角可以提升8到10度,低速升力系数提升15%左右。
在结构细节处理上,翼根位置做了加厚的安装边,预留了和主翼或者操纵机构连接的安装孔位,安装边的厚度比翼面主体筋条厚30%,可以将辅助翼承受的气动载荷均匀传递到主翼的承力梁上,避免连接位置出现应力集中;翼尖位置做了收窄的切尖处理,减少翼尖涡流的强度,降低诱导阻力;整个翼面的后缘保持了平直的刃口结构,保证气流离开翼面时的流动稳定性,减少紊流带来的操纵震颤。
从安装边界来看,这款辅助翼的展长和弦长比例控制在2.3:1,属于中等展弦比的控制翼面,安装时需要保证翼面和主翼的气流方向平行,安装角可以根据实际飞行包线在-5度到15度之间调整,安装边的连接孔位采用标准的航空紧固件间距设计,可以适配多数小型飞行器的主翼安装接口,不需要对主翼结构做大规模改装;翼面的整体厚度从翼根到翼尖逐渐减薄,既符合气动载荷的分布规律——翼根承受的弯矩最大,厚度更大可以提升结构强度,翼尖载荷更小,减薄厚度可以降低重量——也能减少翼面的雷达反射特征,对于有低探测需求的小型无人机来说也有适配性。
在实际工程应用中,这类格栅结构辅助翼还要考虑长期使用的维护性,一体化的结构设计没有过多的拼接缝隙,日常使用中只需要清理格栅缝隙中积存的沙尘、蚊虫残骸即可,不需要像传统蒙皮结构那样定期检查蒙皮和内部肋板的连接松动问题;结构本身的镂空设计也让翼面的风阻更小,在飞行器做机动动作时,辅助翼的操纵响应速度更快,舵机需要提供的操纵力矩更小,可以选用功率更低的操纵舵机,进一步降低整机的重量和能耗。
很多设计人员在做辅助翼选型时,容易陷入追求高升力系数的误区,盲目加大翼面面积或者增加翼面弯度,反而导致翼面结构重量过大、高速飞行时阻力激增,这款格栅结构的辅助翼就是在结构重量、气动性能、操纵响应三者之间做了平衡,既满足低速大迎角状态下的升力需求,又不会给整机带来过多的重量负担,同时格栅结构本身的承力特性也让翼面的抗颤振能力优于同重量的实心薄翼结构,在小型休闲飞行器、工业作业无人机、甚至部分航模类飞行器上都有很高的适配价值,设计过程中对翼型剖面、格栅单元尺寸、安装边结构的参数化处理,也方便后续针对不同量级的飞行器做等比例缩放调整,不需要重新做整体的结构力学校核,只需要根据实际载荷调整筋条厚度即可,能大幅缩短同类产品的研发迭代周期。
