无人机机械臂用塔罗牌式可折叠固定支架

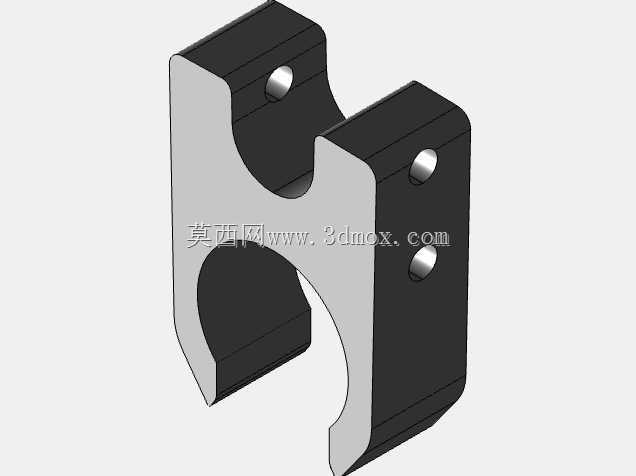

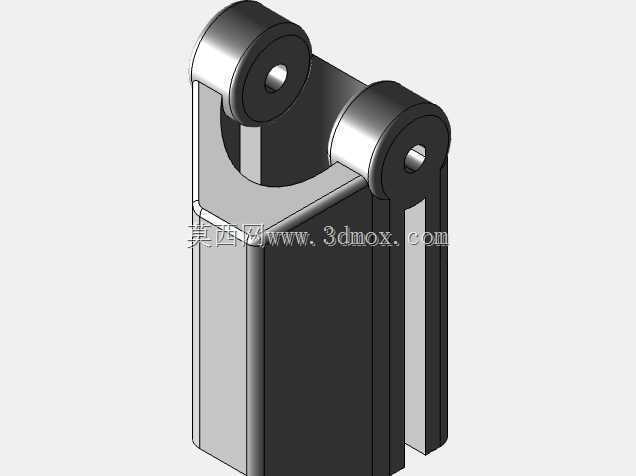

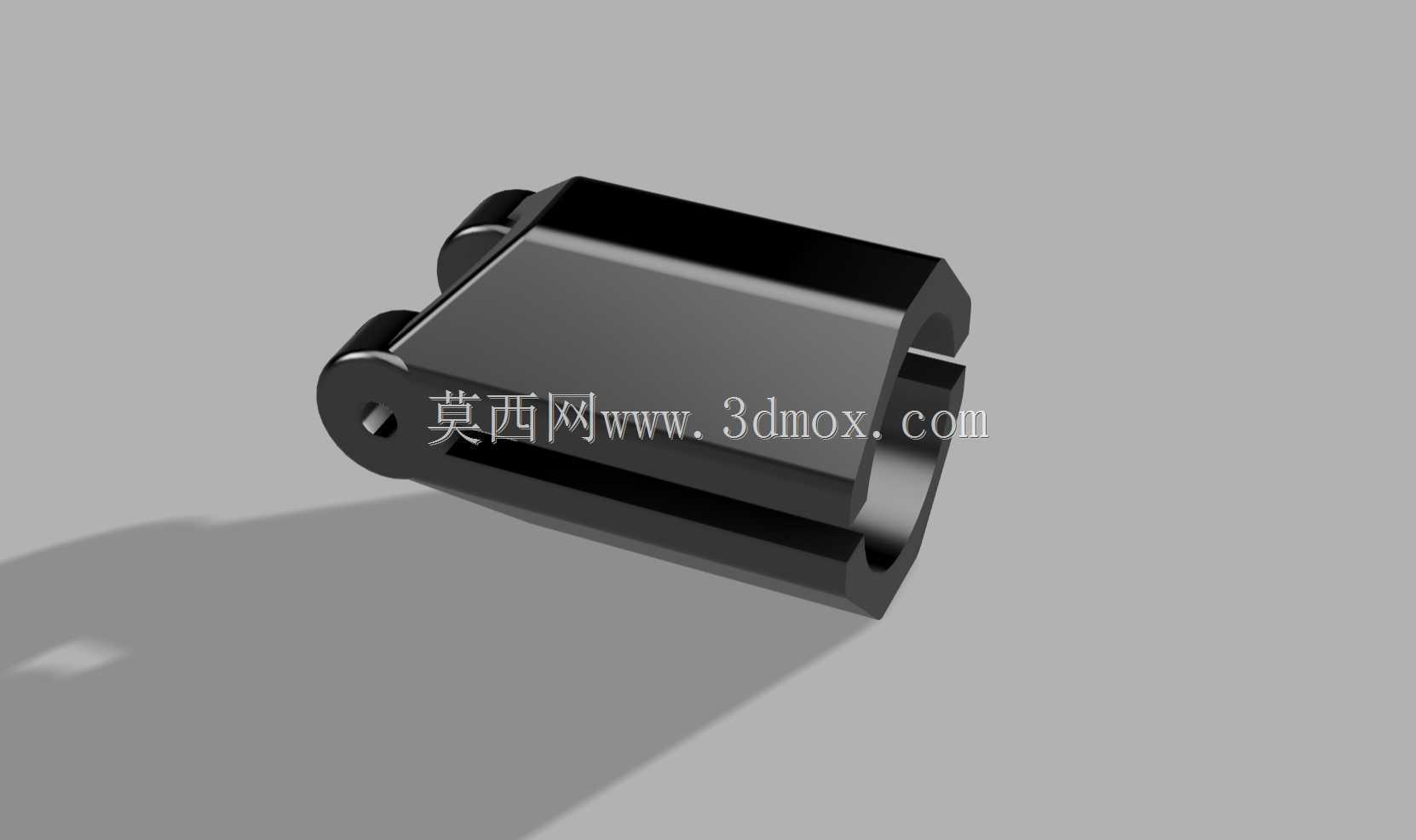

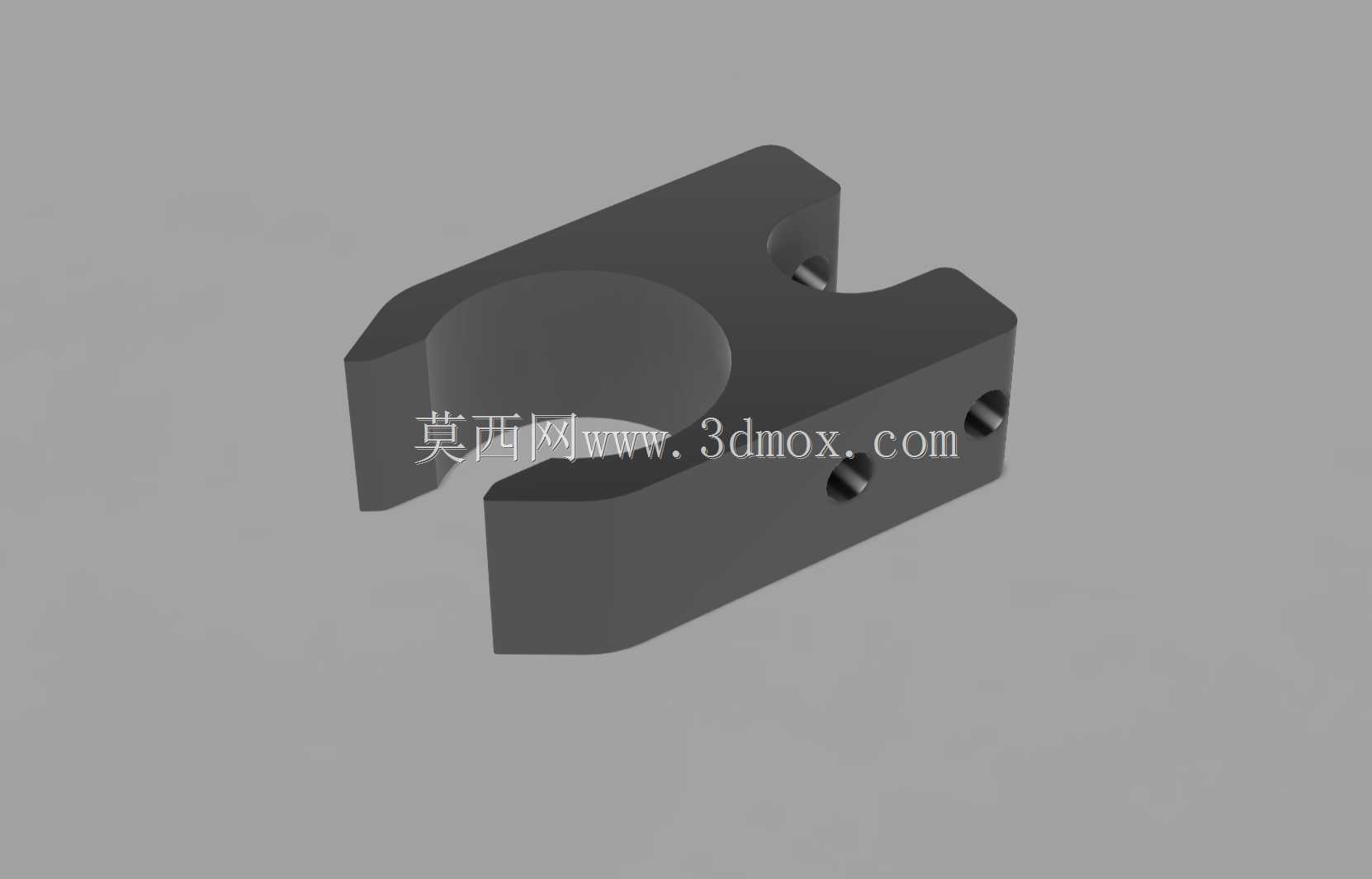

　　在多旋翼无人机作业载荷拓展的实际场景中，机械臂挂载的连接可靠性与收纳便捷性始终是结构设计需要平衡的核心矛盾点，这款可折叠支架正是针对无人机机臂与作业执行端之间的快装、折叠收纳需求开发的连接构件。日常作业里，无人机在非工作状态转场飞行时，外伸的机械臂会增加整机风阻，也容易在起降、穿越狭窄空间时发生磕碰，这款支架采用的塔罗牌式折叠结构，能够在非作业时段将机械臂沿铰接位置翻折贴合至机臂侧面，大幅缩减整机横向占用空间，降低飞行过程中的不必要风阻损耗，同时避免外伸构件剐蹭周边障碍物。从功能特性来看，支架主体采用单侧开口的C型抱箍结构作为机臂连接端，内侧圆弧面能够与标准规格的圆形碳管机臂形成足够的贴合接触面积，配合侧面均布的三个紧定螺钉安装孔，

　　安装时可以通过拧紧螺钉从径向顶紧机臂外壁，不需要在机臂上额外打孔破坏原有碳管的结构强度，安装调整时也可以沿机臂轴向、周向灵活调整固定位置，适配不同的挂载重心需求。支架的折叠铰接端采用开口卡槽式的限位结构，当支架翻折至工作展开位置时，卡槽结构能够提供硬限位，避免机械臂作业过程中出现铰接位置的窜动，配合铰接位置的锁紧件，可以在展开状态下形成足够的结构刚性，承载末端执行器作业时的反作用力，不会因为折叠间隙出现作业端的晃动偏移。从设计思路层面，整个构件在建模阶段就优先考虑了轻量化需求，主体结构在保证安装位壁厚足够的前提下，去除了所有非受力区域的多余材料，整体没有冗余的外凸结构，所有边角位置都做了小倒角处理，

　　既避免安装时划伤操作人员或无人机线材，也能减少飞行过程中的尖锐边角带来的紊流影响。安装边界方面，C型抱箍端的内孔直径适配行业内常用的30mm直径圆形碳管机臂，支架整体展开状态下的轴向长度控制在60mm以内，折叠后向机臂侧翻折的转动半径不超过40mm，不会与无人机机臂上原有的电调、线材固定座、脚架安装位产生干涉。侧面的紧定螺钉孔采用M3规格的标准螺纹孔，用户可以直接选用标准内六角紧定螺钉完成安装固定，不需要额外定制非标紧固件。铰接端的安装孔位间距匹配市面上主流的微型伺服机械臂的安装孔距，不需要额外制作转接板就可以直接完成机械臂与支架的连接固定。在实际作业测试中，这种折叠结构的支架相比固定式的连接臂，

　　在无人机转场飞行时能够减少至少30%的挂载横向突出尺寸，在穿越林间、建筑缝隙等狭窄作业场景时，能够大幅降低挂载磕碰的概率，同时折叠操作不需要借助额外工具，只需要扳动铰接位置的锁紧拨杆就可以完成展开与折叠状态的切换，单人在户外作业现场就可以快速完成状态切换。结构受力层面，建模阶段通过有限元校核，在挂载500g以内的末端执行器时，支架展开状态下的最大形变量不超过0.1mm，完全能够满足微型机械臂抓取、投放、探测等作业的精度要求，不会因为支架刚性不足导致末端作业位置出现偏差。C型开口的结构设计也让支架的拆装变得极为便捷，不需要将机臂从无人机主体上拆下，就可以直接从侧面卡入机臂的对应位置，调整到合适位置后拧紧紧定螺钉即可完成固定，后期维护调整时也可以快速拆卸更换，不会在机臂表面留下永久性的安装痕迹。
