五英寸全3D打印室内外安全四轴飞行器

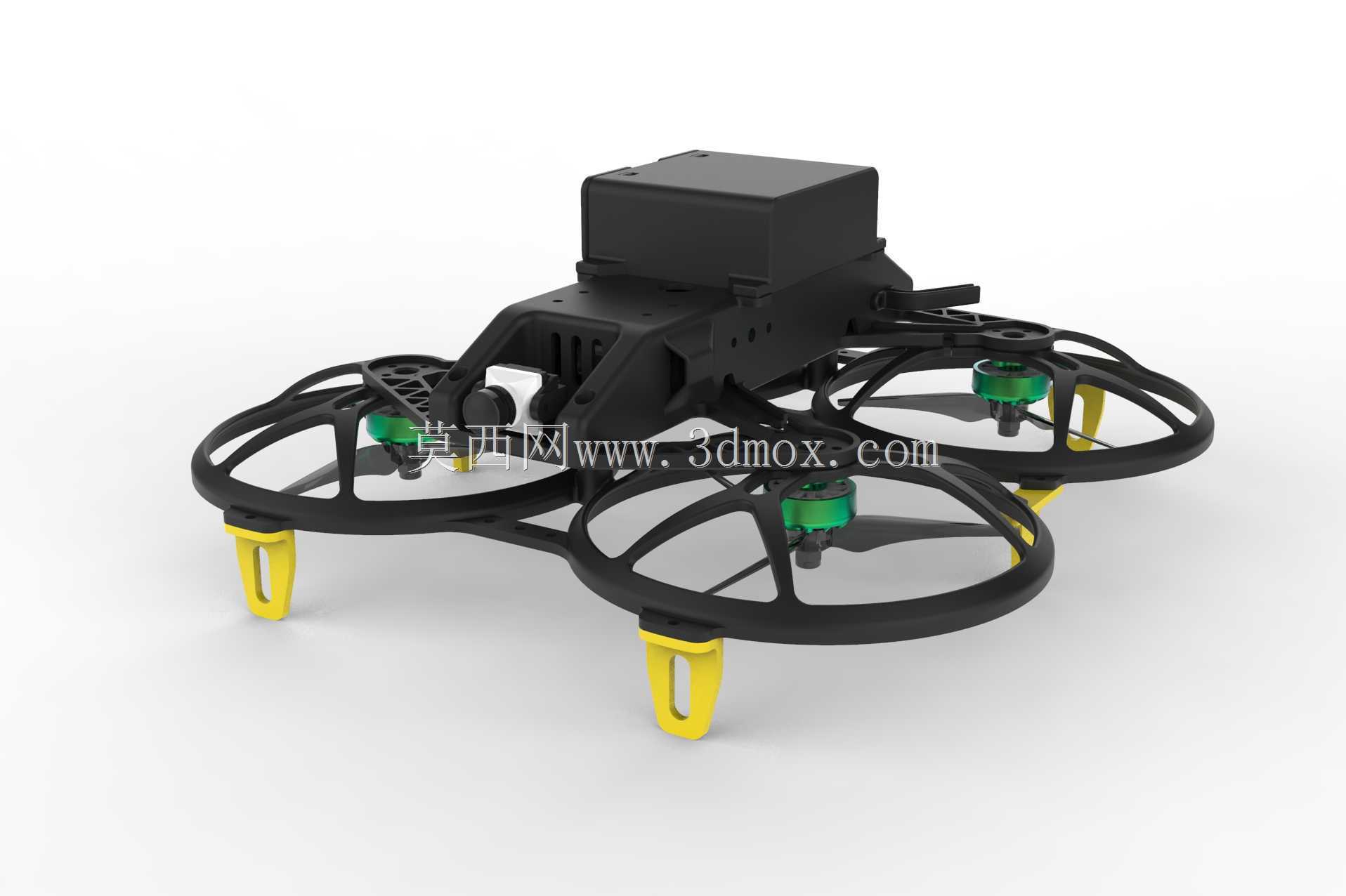

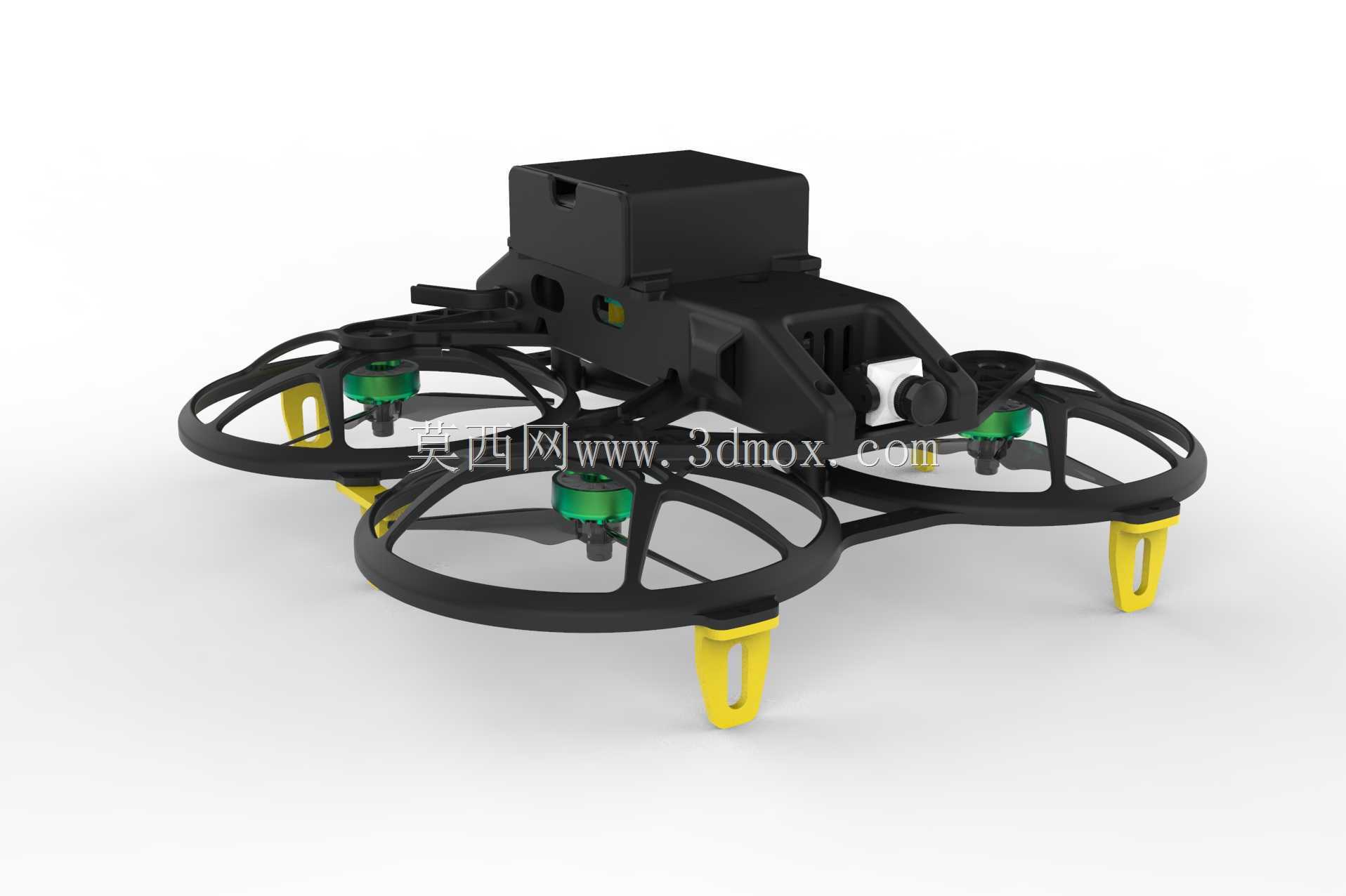

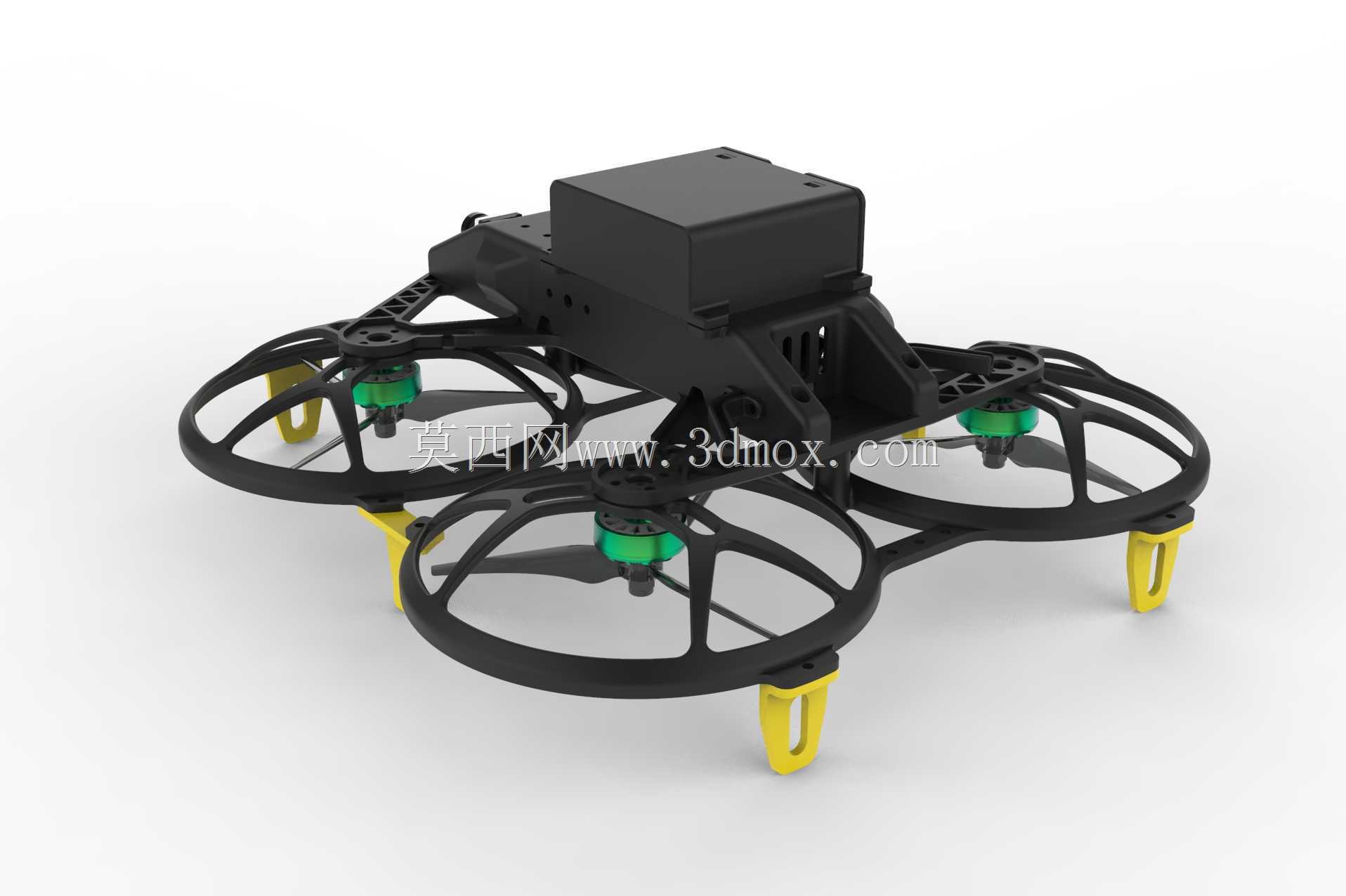

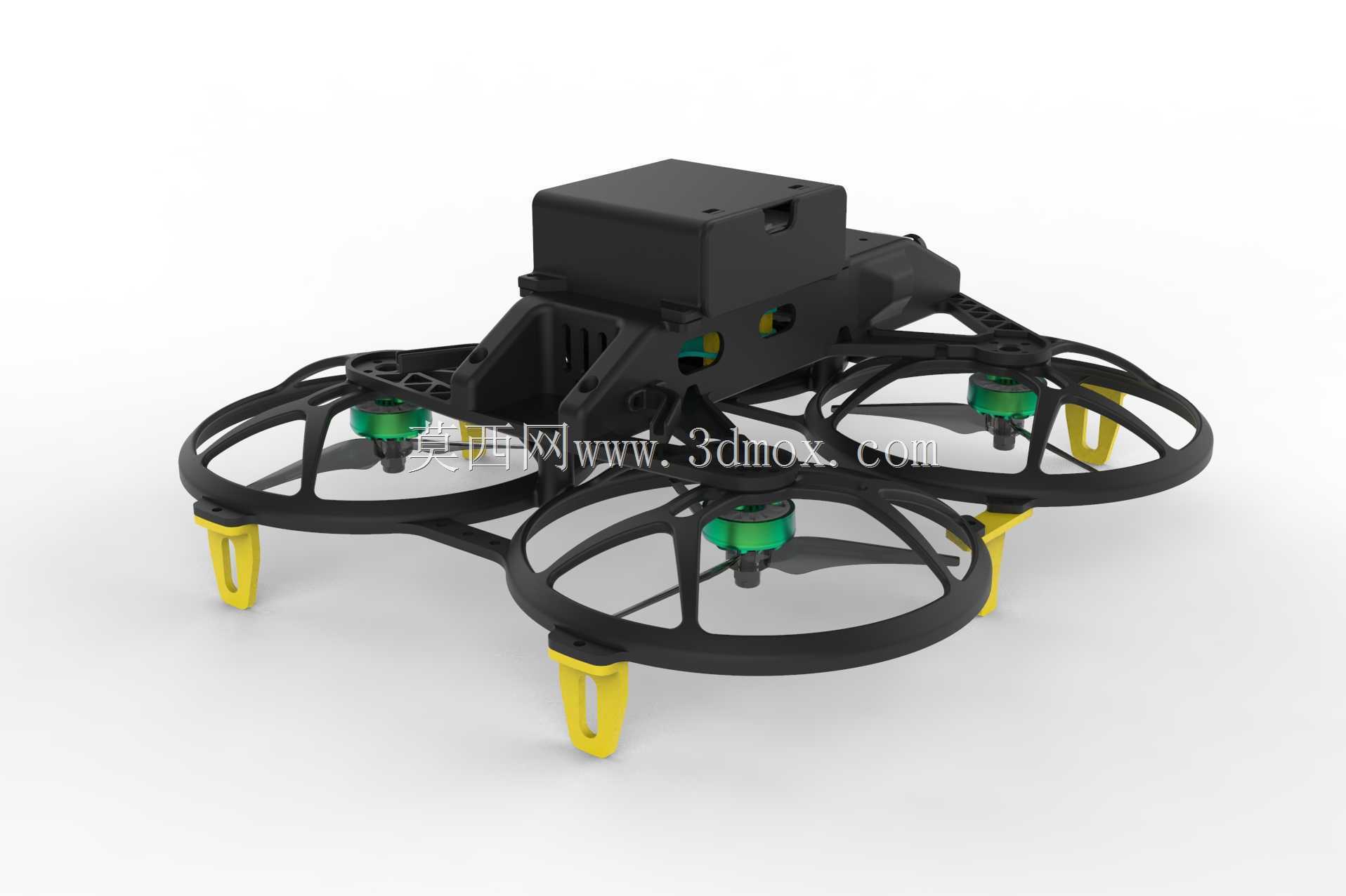

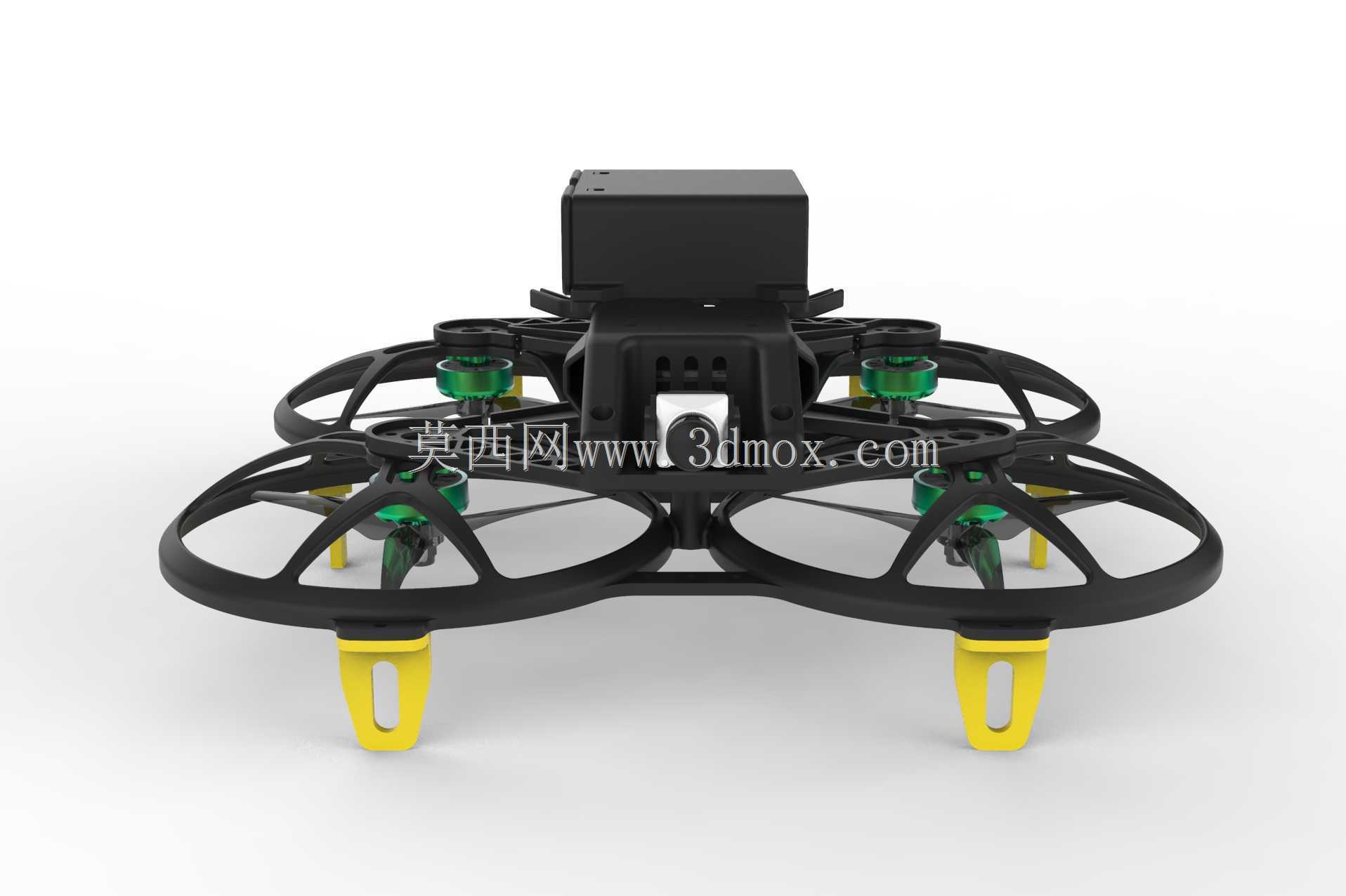

　　这款五英寸轴距的四轴飞行器采用全3D打印结构设计，核心设计目标是兼顾室内外飞行的安全性与DIY制作的便捷性，整体结构围绕防护优先的思路展开，全包围式的桨叶保护罩与机身主体采用一体化打印衔接设计，避免了传统拼接保护架的连接松动问题，在室内狭小空间飞行时，即使碰撞墙面、家具或者人员，也不会出现桨叶直接接触碰撞体的情况，大幅降低飞行碰撞带来的设备损坏与安全隐患。从结构布局来看，机身核心舱体采用下沉式设计，飞控、电池、图传等电子元件的安装位集中在机架几何中心位置，有效降低整机重心，提升飞行姿态稳定性，舱体预留了标准的飞控安装孔位，兼容主流开源飞控的安装尺寸，电池仓采用滑入式卡扣设计，无需额外绑带即可固定3S-4S规格的航模锂电池，

　　同时预留了走线槽位，所有电调、信号线均可从机架内部的中空结构走线，避免线材外露被桨叶缠绕的风险。桨叶保护罩采用辐条式镂空结构，在保证结构抗冲击强度的前提下尽可能降低打印耗材用量与整机重量，保护罩边缘做了圆弧过渡处理，碰撞时可通过微小形变吸收冲击能量，不会出现硬碰撞导致的机架碎裂问题，保护罩与机臂的衔接处做了加厚处理，模拟工程结构中的加强筋设计，在跌落测试中，1.5米高度自由落体到水泥地面时，衔接位置无开裂、断损情况。机臂末端的电机安装座预留了标准22系列无刷电机的安装孔位，孔位公差控制在0.2mm以内，打印完成后无需额外打磨即可直接固定电机，电机座下方设计了一体式的起落架结构，起落架高度预留了20mm的离地间隙，

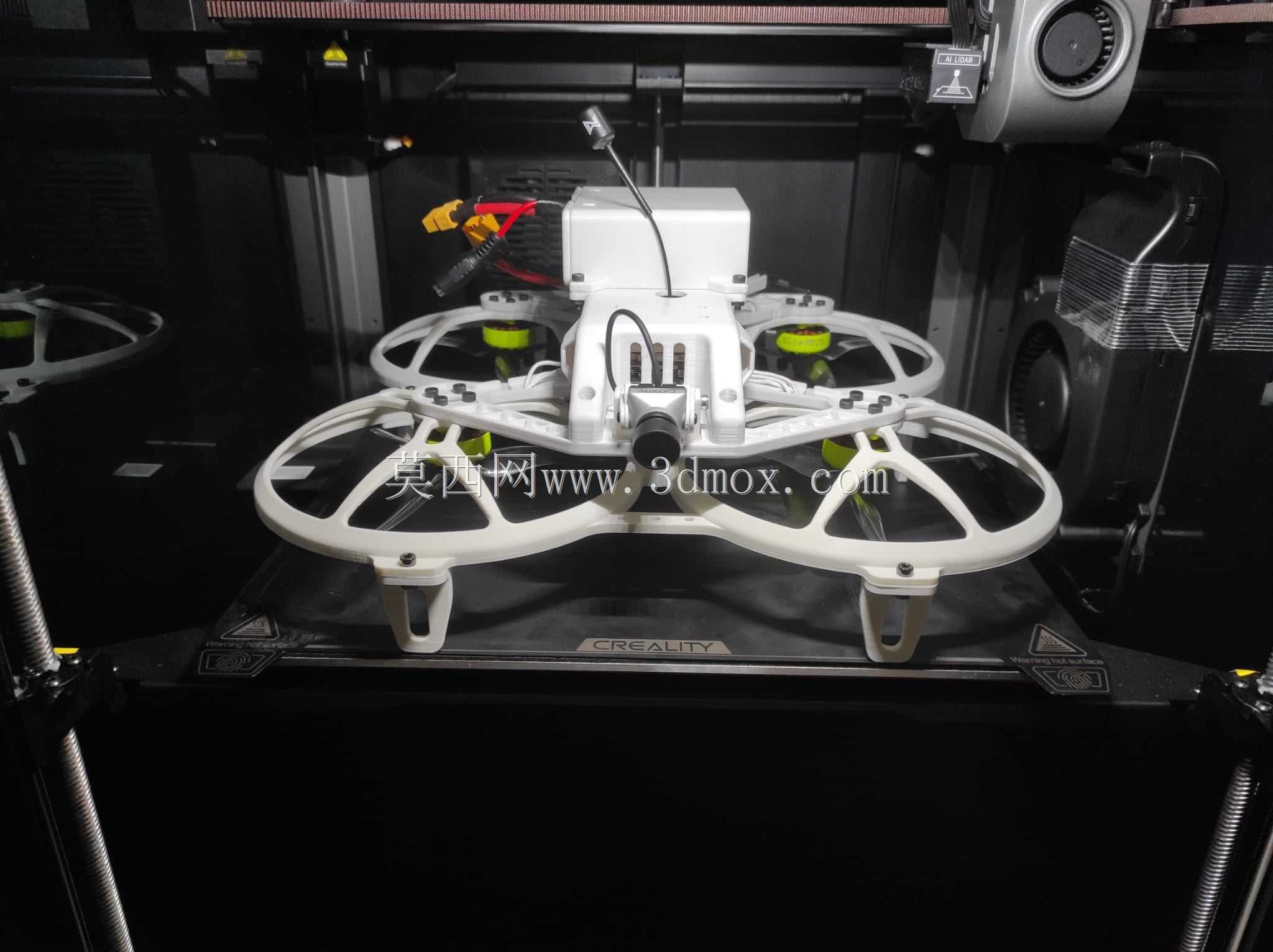

　　既可以保护底部安装的摄像头镜头，也能在降落时起到缓冲作用，避免硬着陆对机身电子元件的冲击。从实际应用场景来看，这款飞行器既适合航模爱好者作为DIY练习机型使用，全打印结构的制作成本远低于量产碳纤机架，炸机后仅需重新打印损坏部件即可快速修复，也可用于室内场景的航拍、巡检作业，全包围防护结构可在人员密集的室内环境安全飞行，不用担心桨叶伤人风险；室外飞行时，保护罩也可降低桨叶碰到树枝、电线等障碍物时的炸机概率，适合新手进行飞行操作练习。设计过程中针对FDM3D打印的工艺特性做了大量适配优化，所有结构均采用无支撑打印设计，打印时无需添加任何支撑结构，避免了支撑拆除带来的表面瑕疵与结构强度损失，所有安装孔位均预留了打印收缩余量，使用PLA、

　　PETG等常见3D打印耗材均可直接打印出符合装配公差的零件，不同部位的壁厚做了差异化设计，受力较大的机臂、保护罩衔接位置壁厚设置为2.5mm，非受力的舱体盖板位置壁厚设置为1.2mm，在保证结构强度的同时尽可能降低整机重量，整机打印完成后的起飞重量控制在250g以内，符合轻型无人机的管理规范，无需额外报备即可在合规空域飞行。机架的安装边界做了充分的兼容性设计，摄像头安装位支持通用19mm间距的FPV摄像头，图传天线安装座预留了标准SMA天线座的固定位置，接收机舱位可兼容常见的2.4G接收机安装尺寸，用户可根据自身需求搭配不同的电子元件，无需对机架结构进行二次修改。整体结构的拆装逻辑采用快拆设计，机臂与核心舱体通过卡扣式结构连接，无需螺丝即可完成机臂的拆装，方便携带与更换损坏部件，所有需要螺丝固定的位置均设计了热熔螺母预埋槽，打印完成后将M3热熔螺母压入槽位即可，避免了直接在塑料结构上攻丝带来的滑牙问题，多次拆装也不会出现连接松动的情况。在气动布局方面，保护罩的辐条角度经过优化，不会对桨叶下洗气流造成明显干扰，飞行时的动力损失控制在5%以内，不会因为加装全包围保护罩导致飞行效率大幅下降，机架的重心位置经过反复调校，电池安装位可前后微调，用户可根据搭载的不同重量摄像头调整重心位置，保证飞行时的姿态平衡。
