无人机腹部万向节伸缩收放装置结构设计

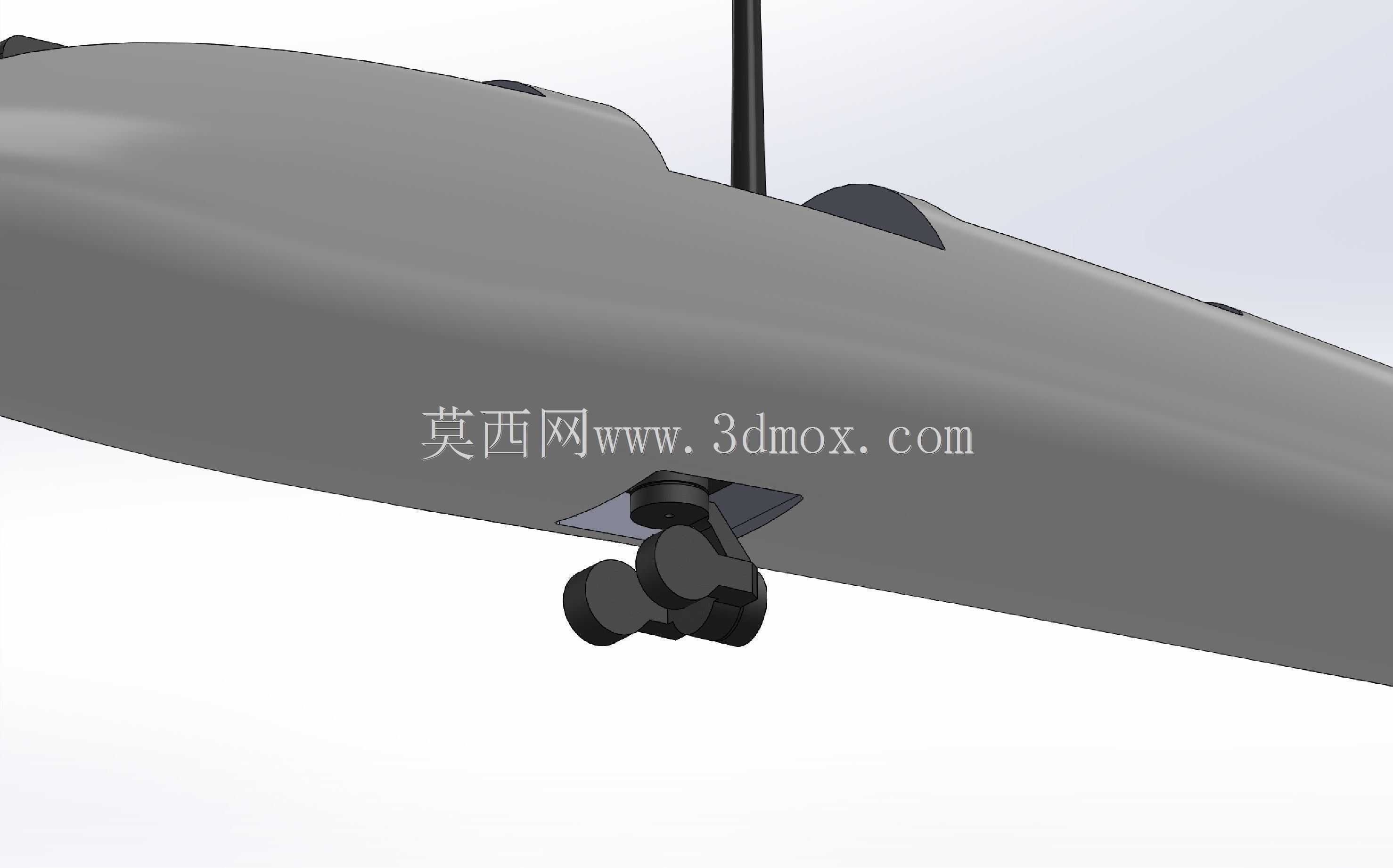

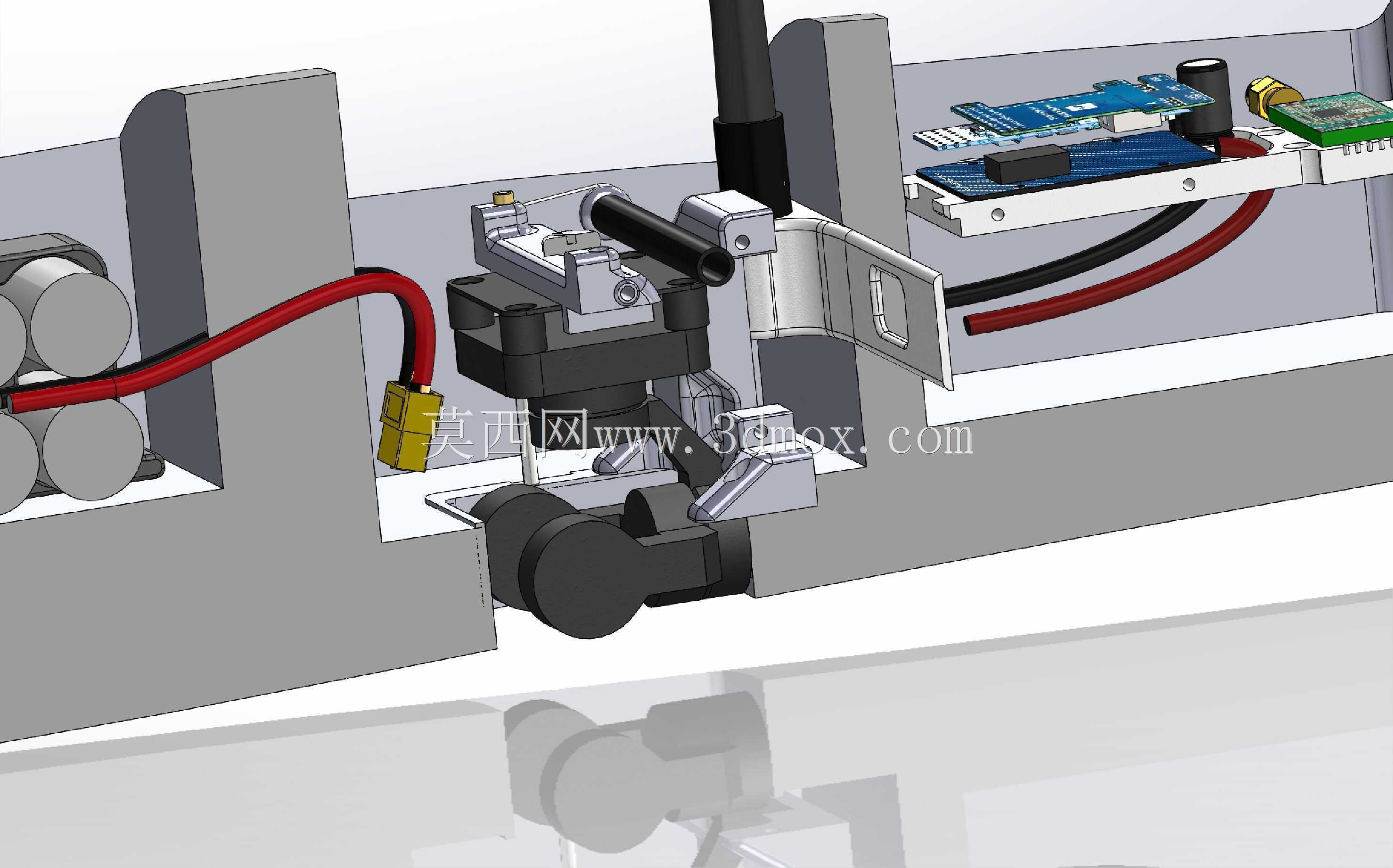

　　这套结构是针对多旋翼无人机腹部挂载场景开发的万向节伸缩收放机构，主要解决小型航拍、作业类无人机腹部挂载设备的起降防护与作业姿态调整需求。日常作业中，无人机腹部挂载的光电吊舱、投放机构等部件如果直接外露，起降时很容易被地面凸起物剐蹭，尤其是在非平整场地起降时，碎石、杂草都可能磕碰挂载的精密部件，这套伸缩结构就是为了在起降阶段将挂载部件收回机身腹部泡沫舱内，飞行作业时再伸出到位，同时配合万向节结构调整挂载的朝向角度，满足不同作业视角的需求。

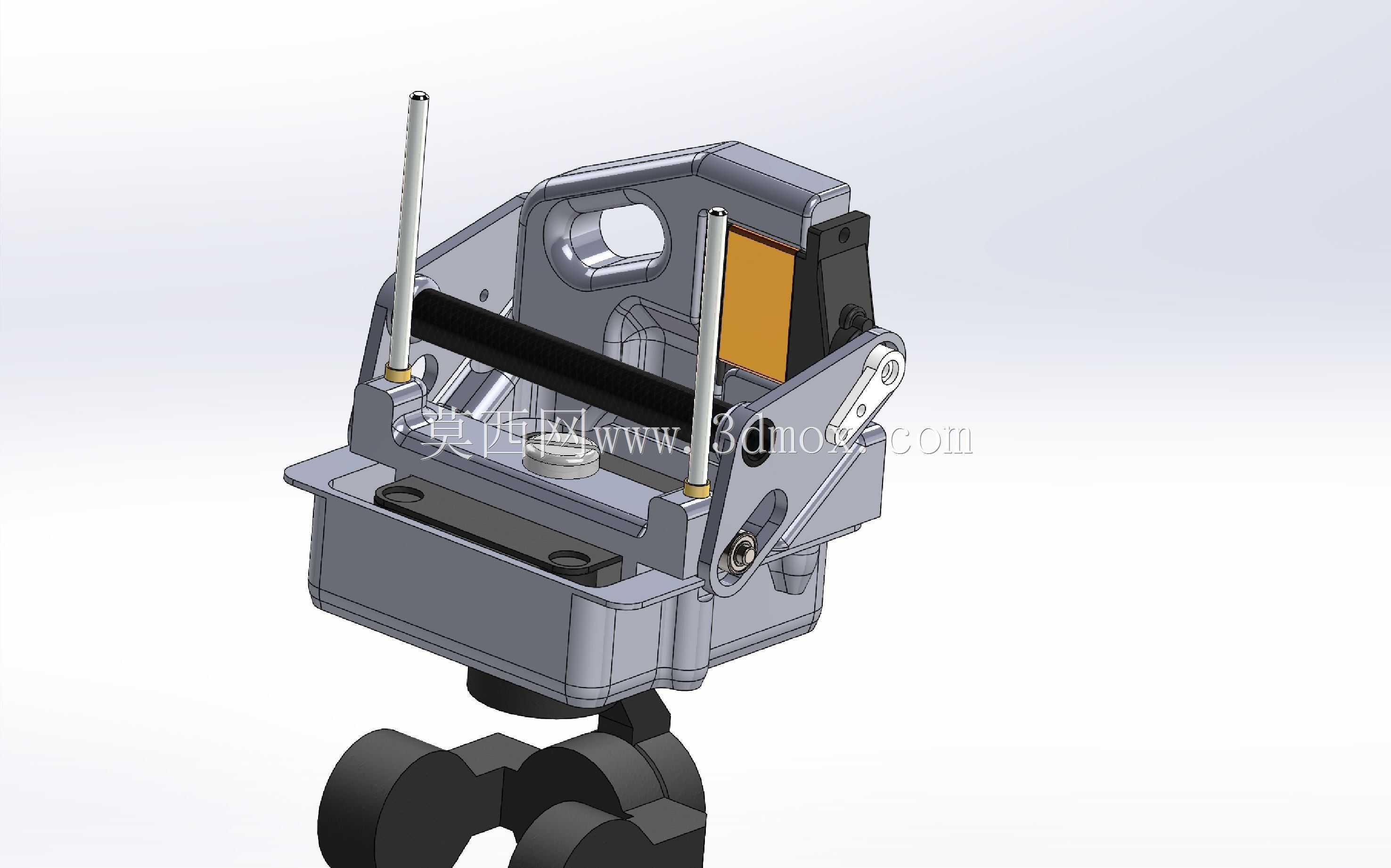

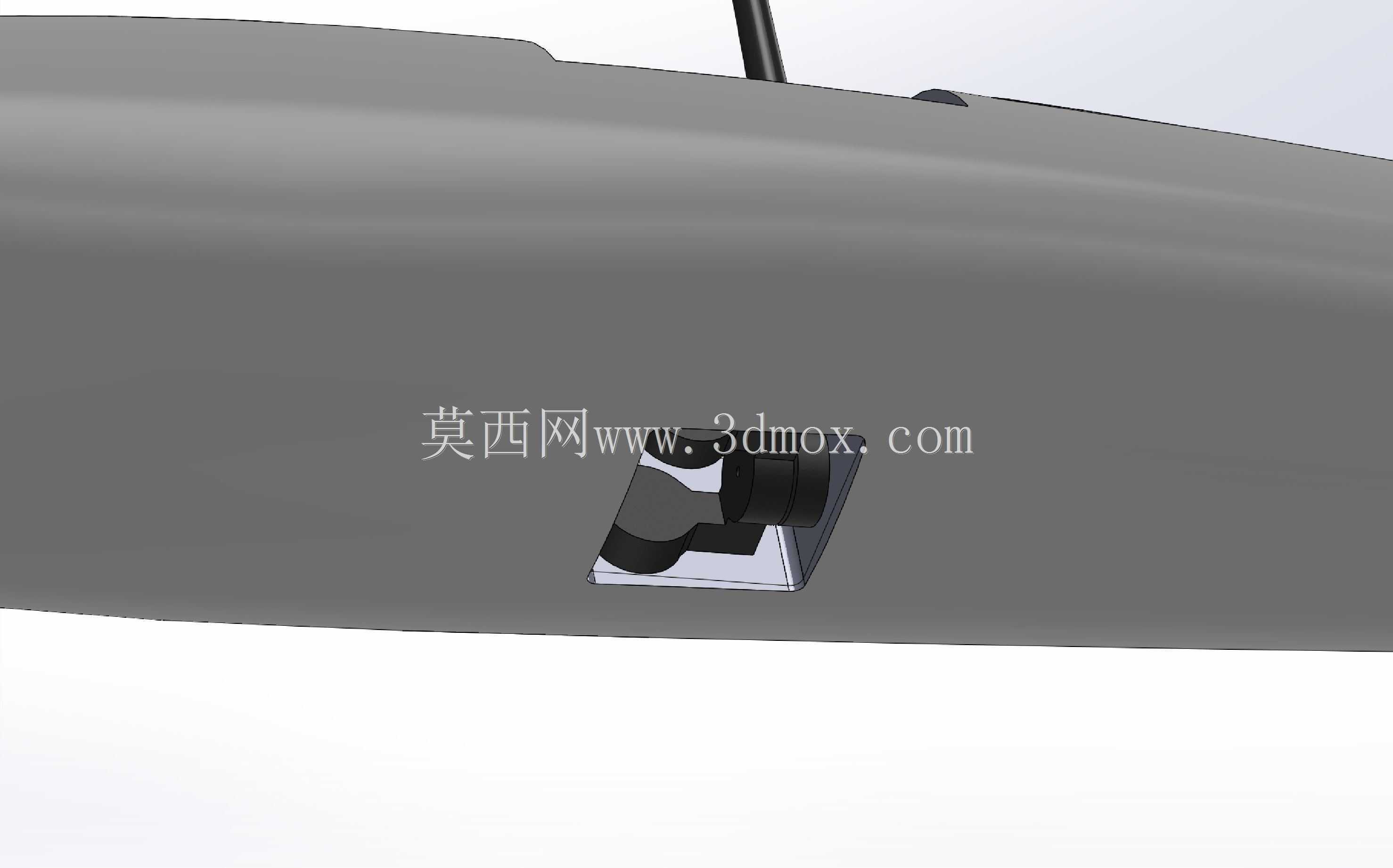

　　从结构功能来看，整套机构的总移动行程控制在48毫米，刚好匹配多数小型多旋翼无人机腹部泡沫舱的深度余量，收回状态下挂载部件完全藏入机身内部，不会超出起落架的最低平面，避免起降磕碰。驱动部分采用标准舵机作为动力源，结构上做了两种适配支架，分别对应HS5425型号舵机与Savox SH-0256高扭矩微型舵机，设计人员可以根据自身的负载需求、重量控制要求选择适配的舵机型号，不需要额外修改主体安装孔位。传动部分采用3mm×80mm规格的钢条作为伸缩导向的销杆，配套直径3mm的销钉做行程限位，导向部位搭配外径4mm的黄铜套筒，黄铜材质的自润滑特性可以保证反复伸缩过程中不会出现卡滞，长期使用也不会因为磨损出现旷量。如果安装孔位的加工精度足够，导向部位可以搭配PTFE套管进一步降低滑动阻力，孔位公差偏大的场景也可以直接取消轴承，靠黄铜套筒与钢条的配合保证滑动顺畅，容错空间比较大。

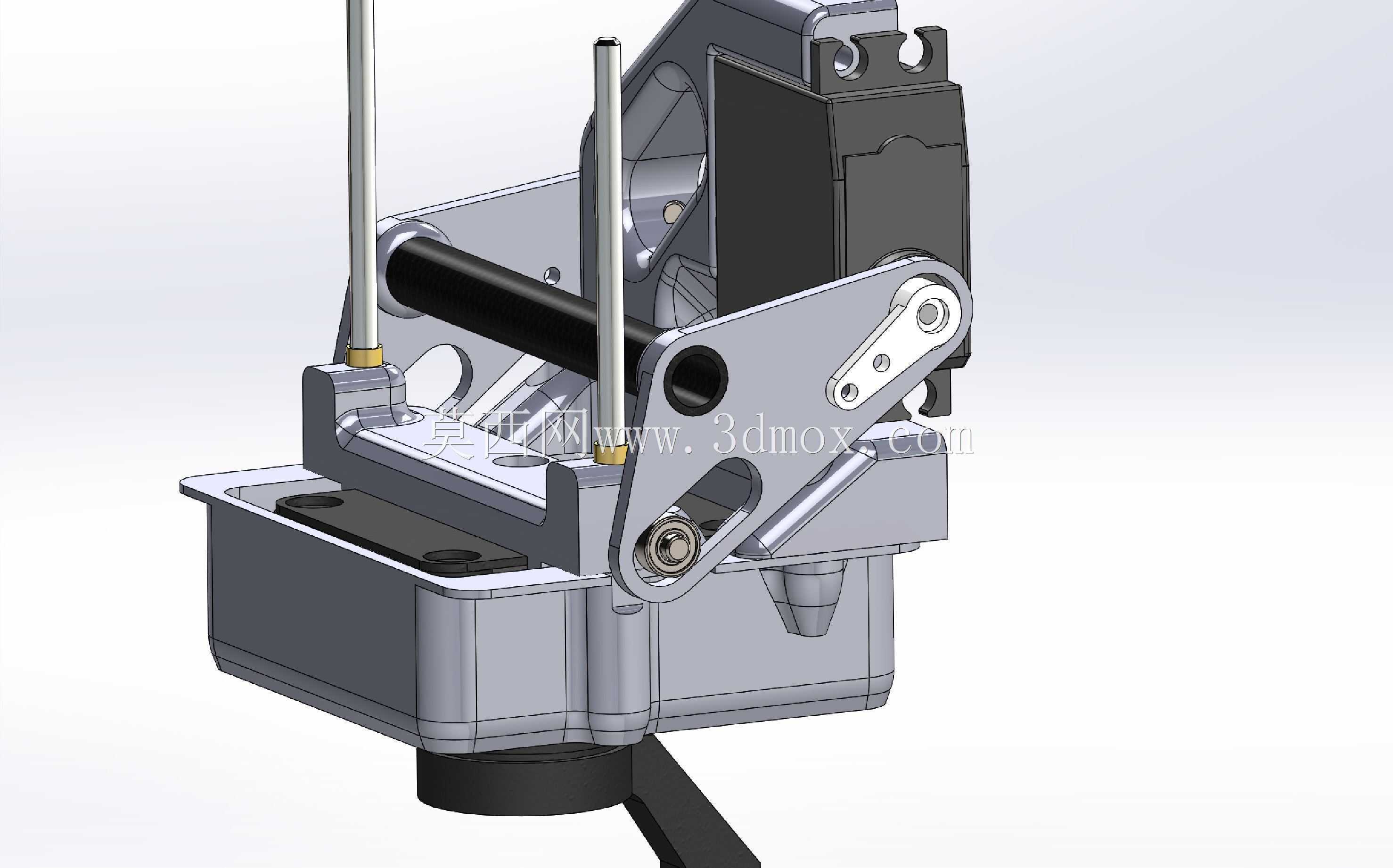

　　转动铰接部位采用3×7×3规格的微型轴承，铰接轴采用短m3规格的内六角螺栓拧入固定，保证万向节转动时的间隙控制在合理范围，不会因为转动旷量导致挂载部件出现画面抖动。扭矩传递部分采用8mm×75mm规格的碳扭管，安装时需要保证两个臂端的平面完全平行，粘接时采用CA胶固定即可，如果组装后发现同轴度有偏差，可以更换不同直径的销钉调整，保证销的轴线与舵机输出轴的轴线完全对齐，避免舵机转动时出现卡滞、负载过大的问题。结构的末端输出为标准万向节接口，建议连接挂载部件时采用m6规格的螺栓固定，螺栓拧紧前可以在敲击板位置做预紧定位，避免飞行过程中螺栓松动。

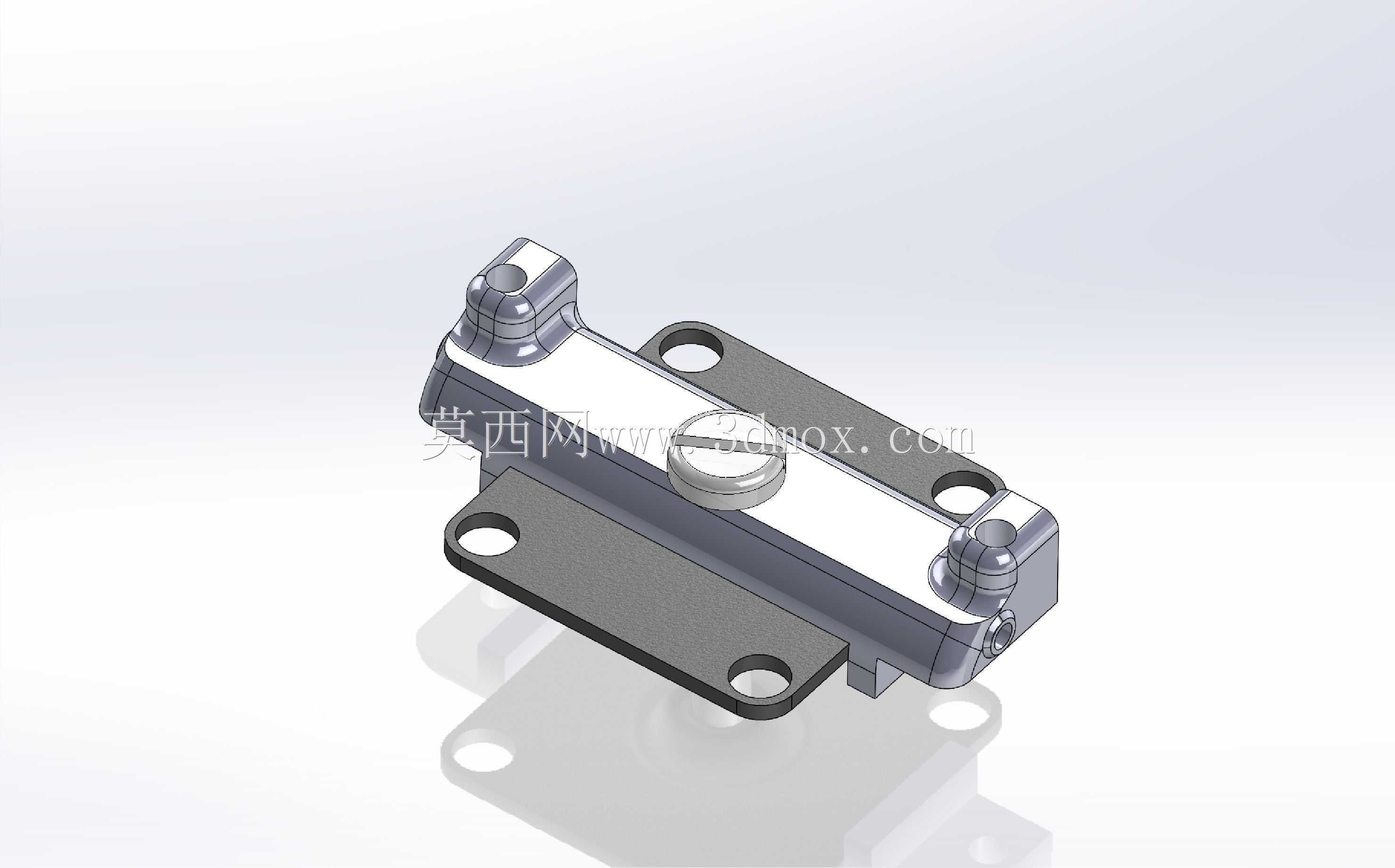

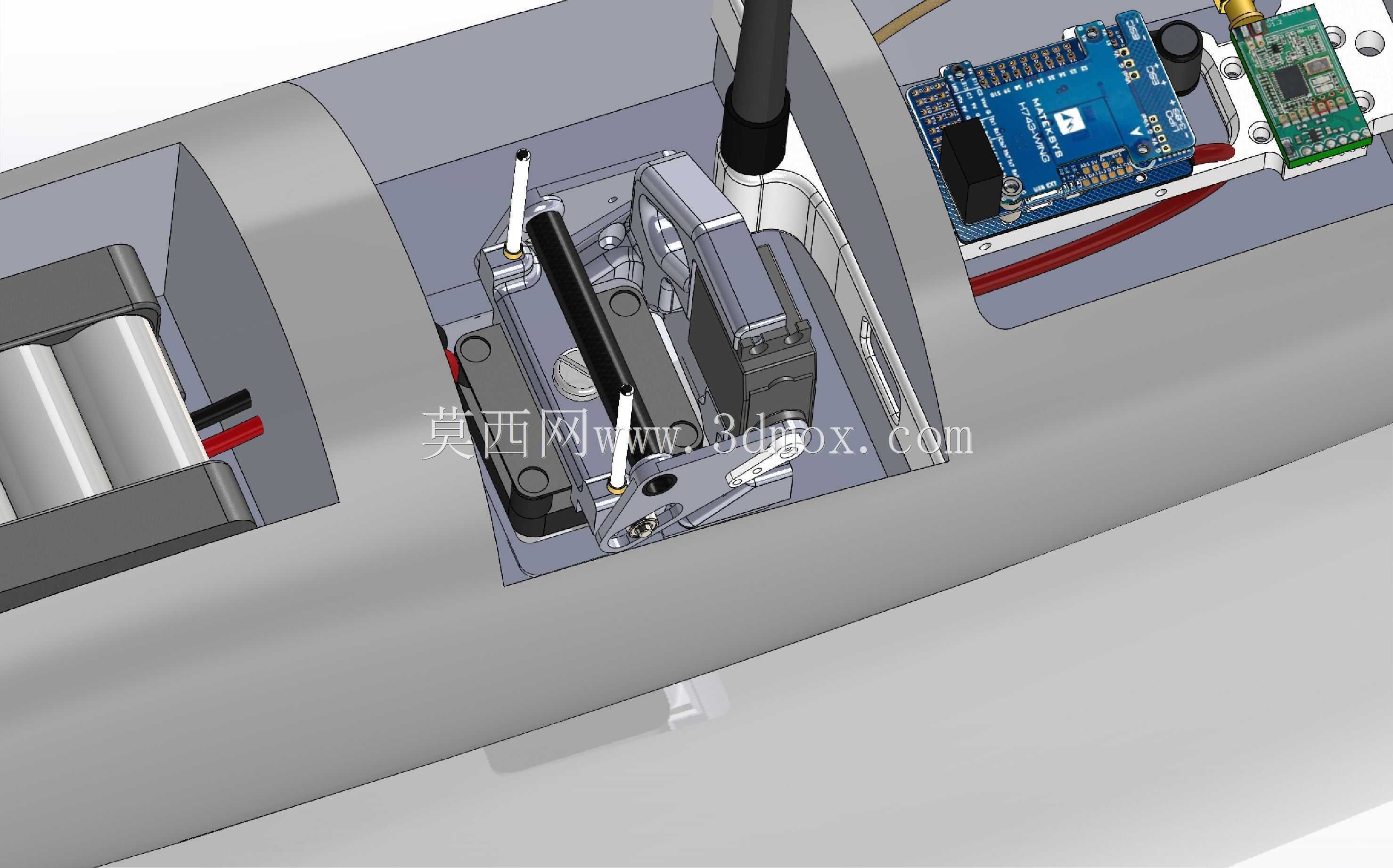

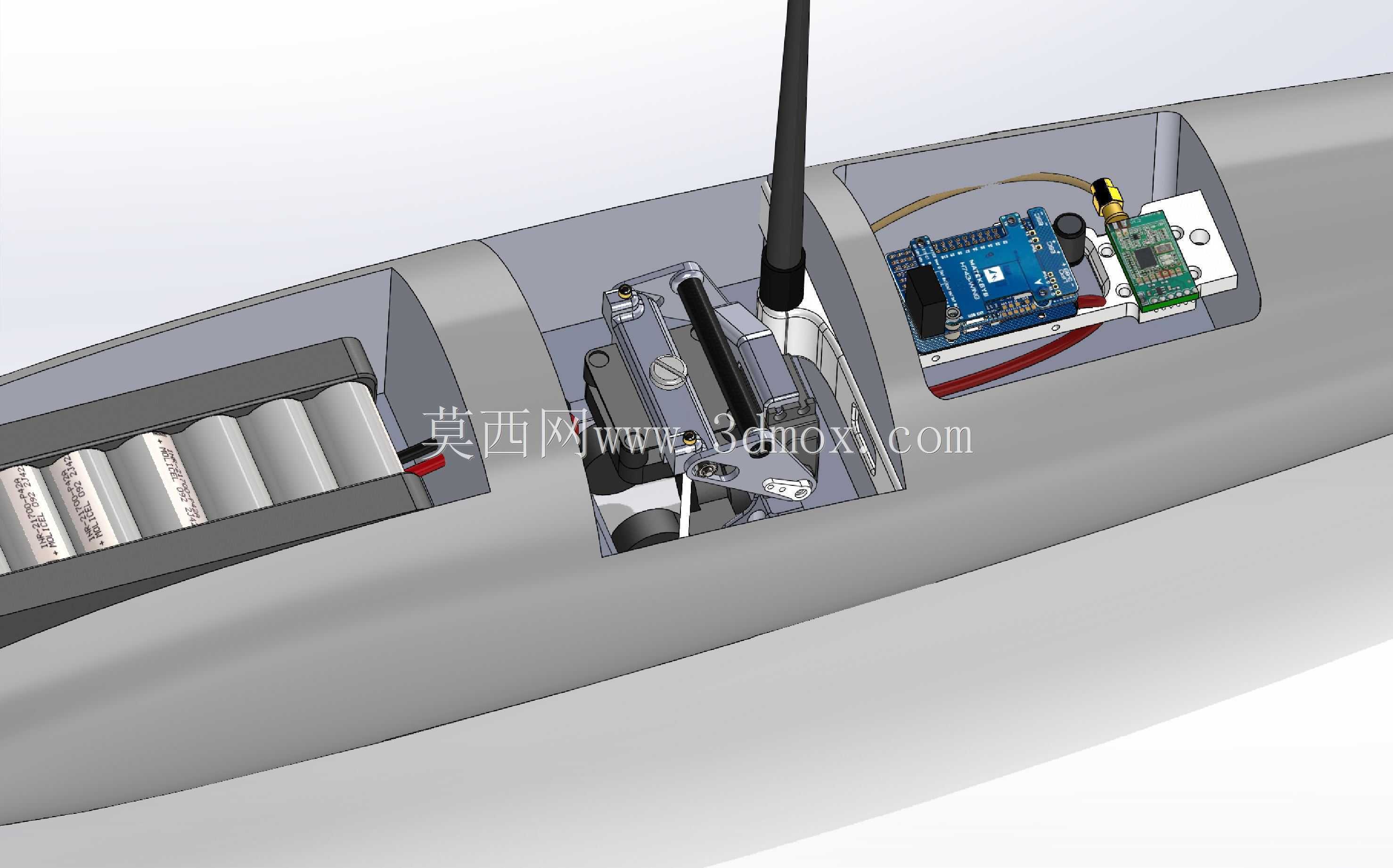

　　安装边界方面，这套结构的安装底座完全匹配常见的25毫米深度腹部泡沫舱，安装时只需要在泡沫舱对应位置开出导向钢条的过孔与舵机走线槽即可，不需要对机身主体结构做大规模切割修改。结构主体的受力部件可以采用3D打印制作，日常作业场景下PLA、PETG等常见3D打印材料的强度完全足够，如果是大负载挂载场景，也可以将打印的碳振动板替换为碳纤维切割件，进一步提升结构刚性、降低整体重量。设计时特意将所有铰接点的转动行程做了限位处理，伸出到位后有机械硬限位，不需要额外设置舵机行程保护，收回时也刚好到挂载部件完全藏入舱内的位置，不会出现收过头挤压机身内部线路的问题。

　　实际使用中，这套结构除了用于航拍吊舱的收放，也可以适配小型投放器、气体检测传感器等不同挂载，只需要更换末端的安装转接板即可，不需要修改主体的伸缩与转动结构。导向钢条的伸出端做了倒角处理，安装时可以很方便地穿入黄铜套筒，组装难度低，不需要专用的工装夹具，普通航模爱好者按照孔位对齐即可完成组装。舵机的走线槽设计在底座侧面，走线后可以顺着机身内部的走线槽连接飞控，不会出现线材被伸缩结构夹断的问题。考虑到不同无人机的腹部安装孔位存在差异，底座上预留了多个条形安装孔，可以在一定范围内调整安装位置，适配不同孔距的机身安装点，不需要额外打孔。
