带晶格结构的活塞连杆组件设计

　　这套活塞连杆组件的设计，核心面向增材制造工艺的落地验证，区别于传统锻钢、铸铝活塞连杆的实体结构，在连杆杆身部位集成了多种TPMS晶格式构型，适配小排量内燃机、小型气动动力单元的轻量化改造需求。从实际应用场景来看，这类带晶格填充的组件目前主要用于3D打印定制的动力试验台、小型航模动力单元、教学演示用动力解剖模型，既可以满足运动过程中的结构强度要求，又能通过晶格的多孔结构实现减重，同时部分特殊构型的晶格还能在运动过程中储存润滑油，改善连杆小头与活塞销、连杆大头与曲柄销的摩擦工况。

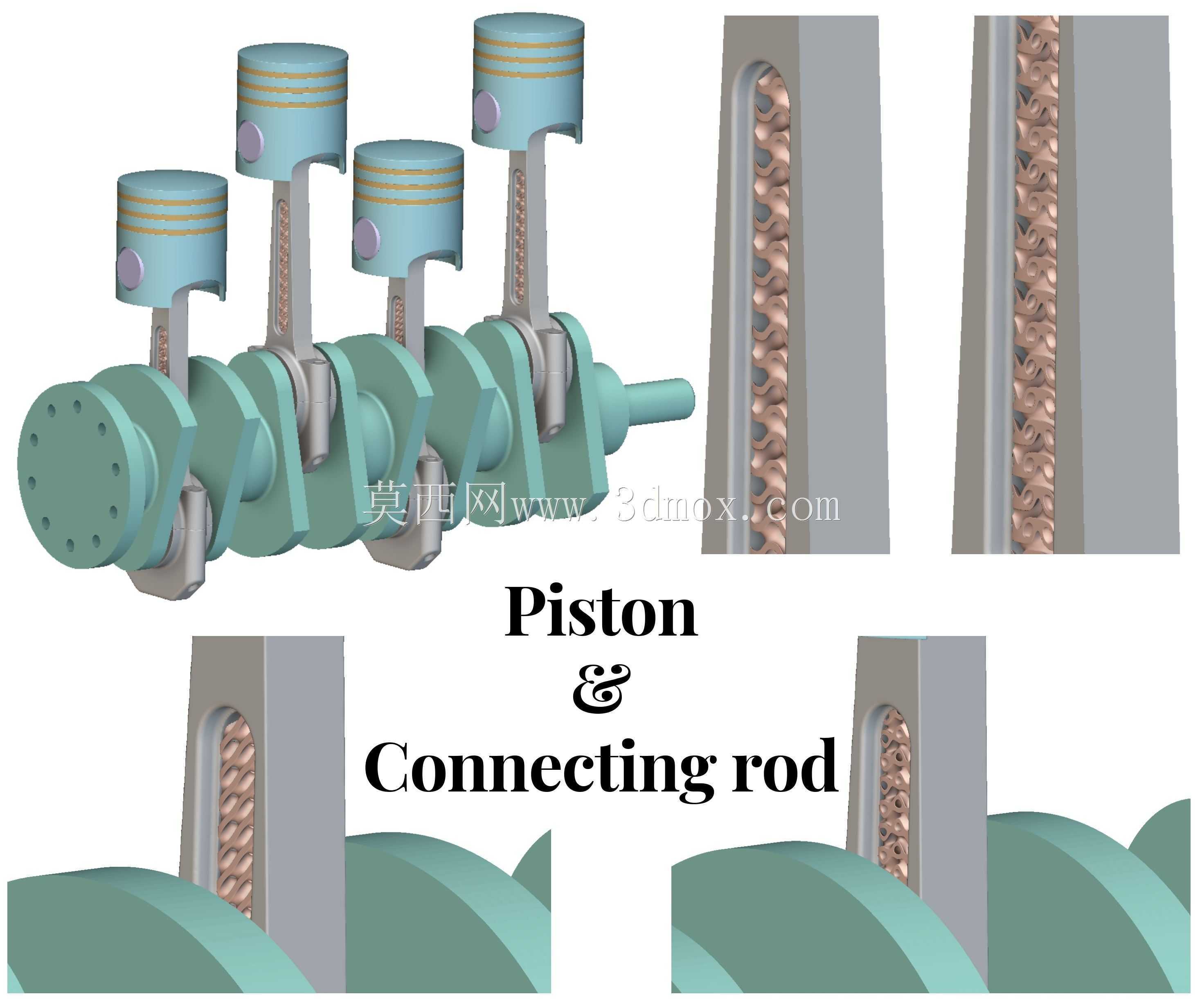

　　设计过程中首先完成了传统活塞连杆曲轴的基础运动校核：活塞部分保留了传统的三道环槽结构，分别对应两道气环与一道油环的安装位置，活塞销座的厚度按照常规铝合金活塞的强度边界设置，保证活塞销装配后不会出现销座开裂的问题；活塞顶面采用平顶设计，适配常规燃烧室的压缩比要求，裙部做了微弧面处理，避免往复运动过程中出现卡缸问题。曲轴部分采用四缸直列的曲柄排布，相邻曲柄的夹角按照180度设置，满足四缸机的点火顺序做功要求，主轴颈与曲柄销的过渡圆角做了强化处理，减少应力集中带来的断裂风险。

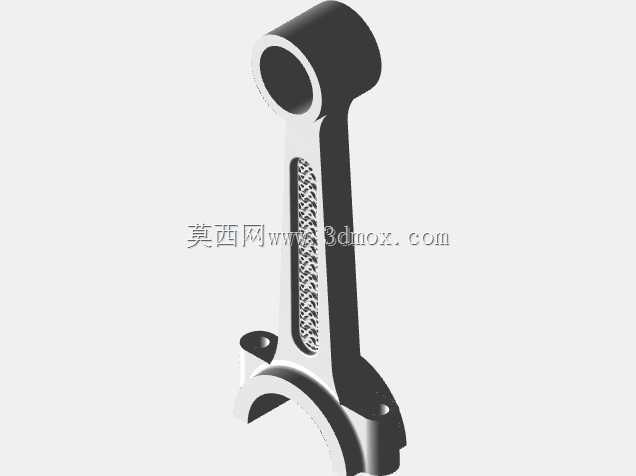

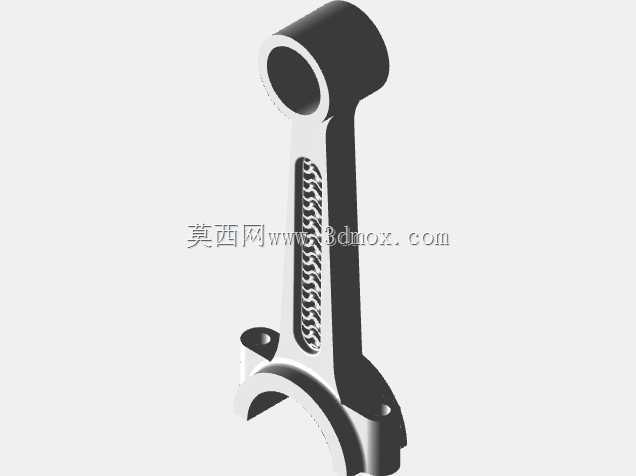

　　核心的差异化设计集中在连杆杆身部分，没有采用传统的工字形截面实体结构，而是分别在四个连杆上应用了Gyroid、Diamond、Lidinoid、Split-p四种不同的TPMS晶格结构，晶格的壁厚设置在0.8-1.2mm区间，既保证3D打印过程中不会出现结构塌陷，又能让杆身的整体重量比同尺寸实体连杆降低40%以上。设计时特意做了晶格与连杆大小头的过渡衔接，在靠近连杆小头衬套安装位、连杆大头轴瓦安装位的位置保留了5mm厚度的实体区域，避免晶格结构直接接触配合面导致装配精度不足、压装过程中晶格破损的问题。

　　从安装边界来看，整套组件的曲柄回转半径与常规125cc排量内燃机的曲轴参数匹配，活塞直径、连杆中心距都可以直接适配现有同排量机型的缸体、缸盖安装尺寸，不需要对原有发动机的机体结构做额外修改，就可以完成替换测试。晶格结构的孔隙率控制在60%左右，既保证减重效果，又让杆身的抗屈曲强度满足最高6000转每分钟的转速工况要求，不会在高速往复运动中出现杆身失稳变形的问题。

　　不同于传统切削、锻造工艺生产的连杆，这种晶格填充的结构只能通过金属3D打印或者高强度树脂3D打印实现，设计过程中特意调整了晶格的生长方向，让所有晶格的支撑结构都可以在打印完成后通过简单的喷砂工序去除，不需要复杂的后处理加工。另外在连杆大头的分体结合面位置，全部保留实体结构，保证螺栓连接的压紧力可以均匀传递，不会因为晶格的多孔特性导致连接面压溃、螺栓预紧力不足的问题。

　　实际测试场景中，这类晶格结构的连杆除了减重之外，多孔结构还可以储存一定量的润滑油，在发动机冷启动阶段，晶格缝隙里留存的机油可以快速到达摩擦副表面，减少冷启动阶段的干摩擦磨损，对于频繁启停的动力单元来说，能有效提升连杆与曲轴、活塞销的使用寿命。设计时也考虑了不同晶格结构的力学性能差异：Gyroid结构的各向同性更好，适合高转速工况；Diamond结构的抗压强度更高，适合大扭矩输出的工况；Lidinoid结构的流体通透性更好，适合需要润滑油快速流通的润滑场景；Split-p结构的阻尼特性更优，能降低往复运动过程中的振动传递，这些差异化的晶格设计也可以为后续不同工况的连杆选型提供测试样本。
