TVC矢量推力火箭结构设计方案

　　在小型探空火箭、模型火箭以及业余航天试验场景中，推力矢量控制（TVC）结构是实现箭体姿态主动调整、保障飞行轨迹稳定的核心组件，这套TVC火箭结构的设计，完全围绕小型固体火箭动力段的姿态控制需求展开，没有冗余的装饰性结构，所有构型都服务于推力偏转的动作实现与结构强度保障。从实际使用场景来看，这类结构多用于起飞重量在5kg以内、飞行高度3000米以下的小型试验火箭，既可以满足业余航天爱好者的飞行验证需求，也能作为高校航天相关专业姿态控制算法的实物验证载体，不需要配套复杂的伺服控制算法框架，就能完成俯仰、偏航通道的姿态调整动作，相比传统的舵面姿态控制，TVC结构在低速起飞段的控制效率更高，不会因为起飞初速低导致舵面气动力不足出现姿态失稳的问题。

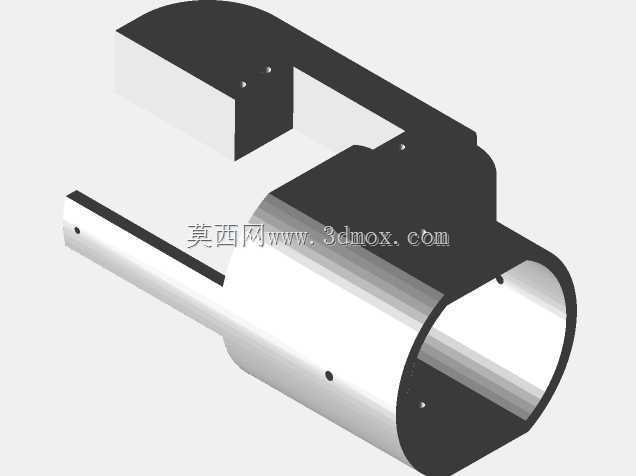

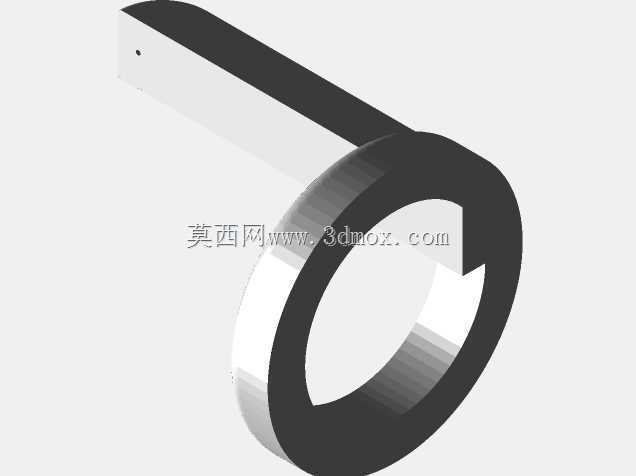

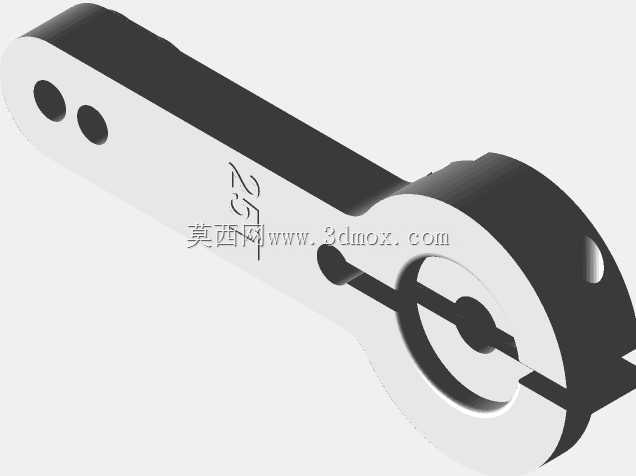

　　整套结构的设计思路完全遵循小型火箭的装配逻辑，箭体主承力段采用筒式结构，预留了固体发动机的安装腔，发动机安装位的同轴度公差控制在0.1mm以内，避免推力线偏斜带来的初始姿态干扰；推力矢量偏转机构采用摇臂式传动结构，偏转架与箭体主体通过铰接支座连接，铰接点的位置经过反复校核，刚好处于发动机喷管的喉部延长线上，这样在偏转动作过程中，推力的作用点始终保持在铰接轴的交点位置，不会因为偏转带来额外的推力分力损耗，也能降低伺服舵机的负载。摇臂上的传动槽采用等宽设计，与舵机摇臂的配合间隙控制在0.05mm，既不会因为间隙过大出现控制死区，也不会因为过盈配合导致偏转卡滞。

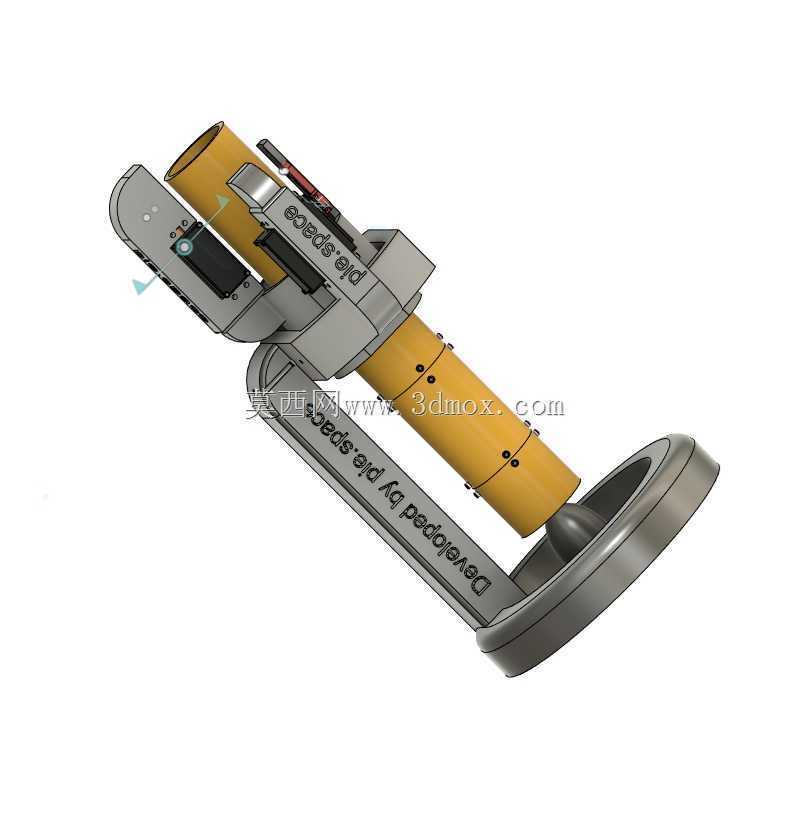

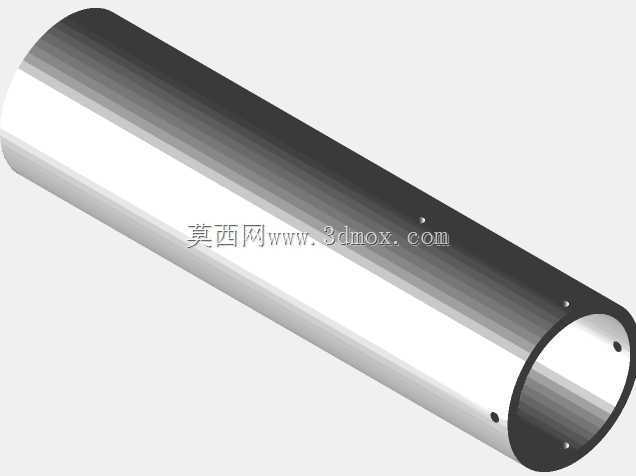

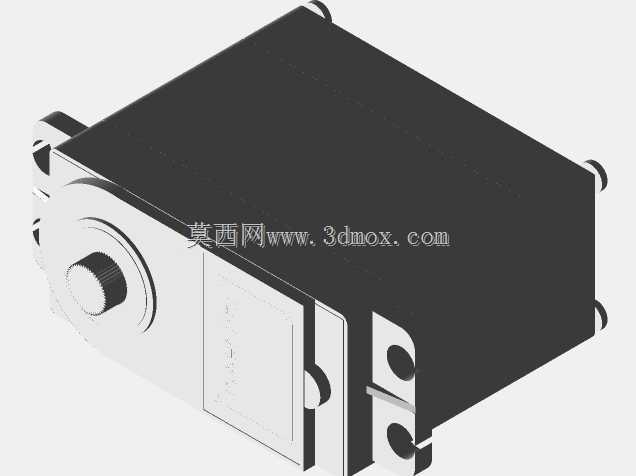

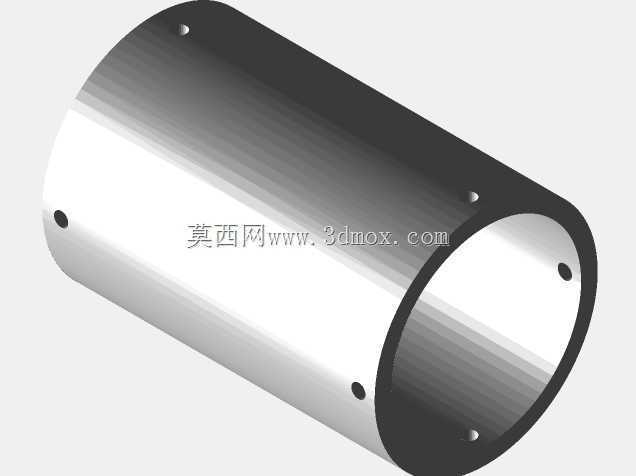

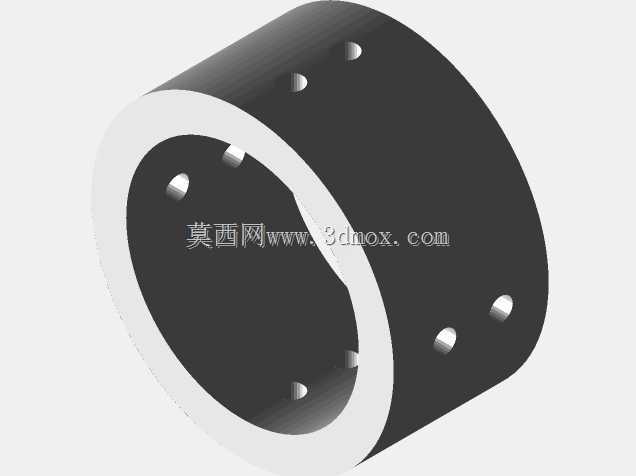

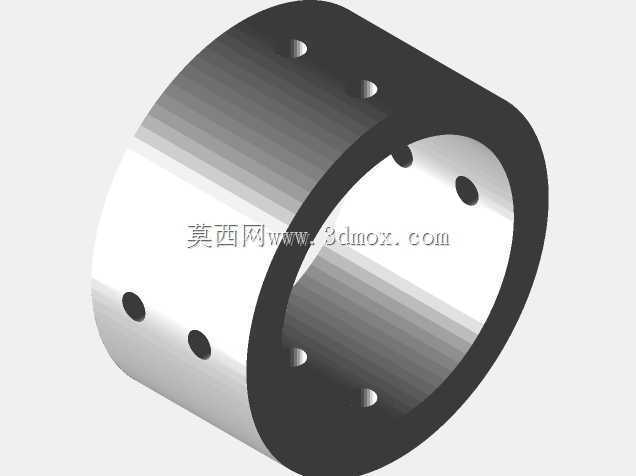

　　从安装边界来看，箭体主体的外径为56mm，刚好适配市面上常见的54mm直径小型固体火箭发动机，不需要额外做转接结构；整套TVC偏转机构的最大外径为72mm，偏转行程范围内的最大外轮廓不超过80mm，能够适配直径80mm以上的火箭头罩与尾段外壳，不会出现机构运动过程中与外壳干涉的问题。伺服舵机的安装位采用嵌入式设计，舵机整体嵌入箭体侧壁的安装槽内，安装槽的尺寸与标准9g金属齿舵机完全匹配，舵机接线端预留了走线槽，能够直接将舵机控制线沿箭体内壁引至头部的飞控舱，不需要额外在箭壁上开孔走线，保证了箭体结构的完整性与气密性。

　　结构的底座部分采用圆盘式设计，底座平面与箭体轴线的垂直度公差控制在0.08mm，既可以作为地面静态点火测试的支撑基准面，也能在发射时与发射导轨的定位块配合，保证起飞初始阶段的导向精度。底座上的导流槽采用偏心设计，能够将发动机喷出的尾流沿径向导出，避免尾流直接冲刷发射架结构，同时也能减少尾流回卷对箭体尾部的热冲击。箭体上的标识刻线采用激光蚀刻的凹槽设计，既可以作为装配过程中的对位基准，也能在飞行过程中通过地面光学设备捕捉刻线位置，判断箭体的滚转姿态，不需要额外粘贴反光标识。

　　在功能特性上，这套结构的TVC偏转角度最大可达±8度，完全覆盖小型火箭主动段的姿态调整需求，对应的舵机控制信号脉宽范围为1000us到2000us，与市面上通用的航模舵机、火箭飞控板的信号输出完全兼容，不需要做信号转换。铰接部位采用自润滑的工程塑料衬套，不需要额外加注润滑脂，就能在-10℃到60℃的环境温度下保证偏转动作顺畅，不会因为高空低温出现卡滞问题。箭体侧壁的减重槽采用等壁厚设计，主体结构的壁厚为2mm，在保证结构强度能够承受150N最大推力的前提下，尽可能降低结构自重，整套TVC结构的自重仅为120g，不会给火箭带来过多的死重负担，能够有效提升火箭的载荷比。

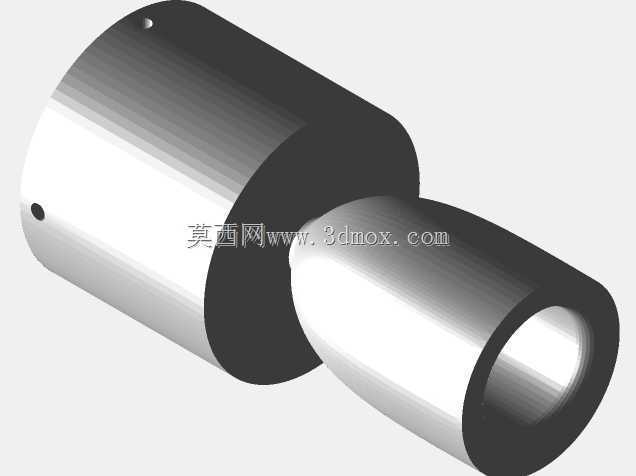

　　从结构强度校核的角度来看，所有受力部位的圆角都做了R2以上的过渡处理，避免应力集中导致的结构断裂，在150N推力、最大8度偏角的极端工况下，铰接支座处的最大应力为18MPa，远低于常用光敏树脂或者PLA打印材料的许用应力，即便是采用FDM3D打印工艺制作，也能满足结构强度要求，不需要额外做金属加强件。发动机固定位采用卡簧+定位销的双重固定方式，能够承受发动机工作时的最大冲击过载，不会出现发动机喷出或者移位的问题，定位销的位置设计在发动机前堵头的前方，即使卡簧因为高温失效，定位销也能挡住发动机，避免发动机飞出带来的安全风险。

　　这套结构的装配逻辑采用模块化设计，TVC偏转机构、舵机安装座、箭体主段、底座都可以单独拆分，不需要借助特殊工具就能完成拆装，在做地面点火测试的时候，可以单独拆下TVC机构做偏转测试，不需要组装完整箭体，能够大幅降低测试过程中的装配工作量。走线槽的位置设计在箭体的非受力侧，不会因为箭体受力变形挤压导线，导致舵机控制信号中断，所有的棱角位置都做了倒钝处理，避免装配过程中划伤导线绝缘层，带来电路短路的风险。
