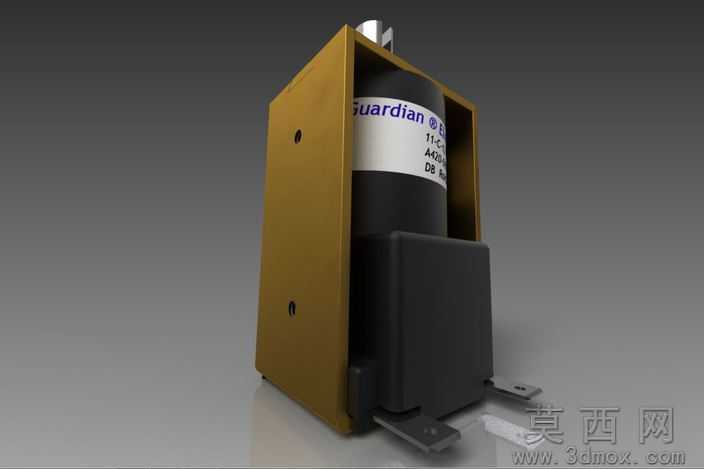

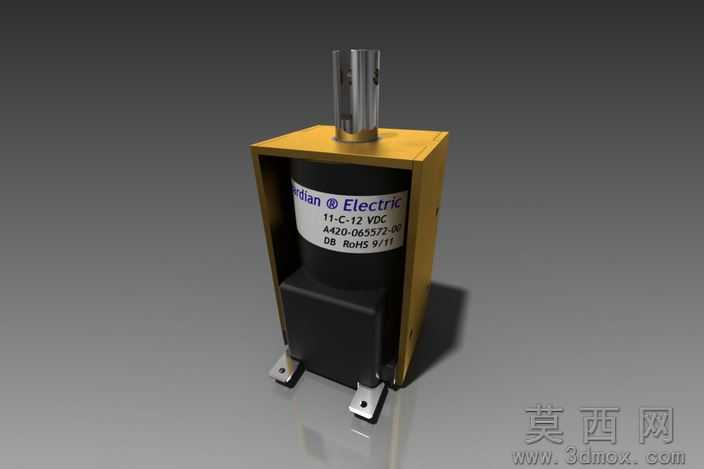

12V直流框架式拉拔电磁阀三维结构

本作品为12伏直流供电的多用途框架式拉拔电磁阀三维建模成果，建模过程依托主流三维机械设计软件完成，全程遵循工业级电磁元件的设计规范开展结构还原。首先开展主体结构的建模工作：先绘制外部金属安装框架的草图，通过拉伸、切除特征完成框架上的安装定位孔、侧边固定槽的细节制作，框架采用钣金折弯结构的建模逻辑，还原了金属支架的弯折弧度与安装脚的扁平固定结构，确保安装位的尺寸精度符合工业装配要求。随后完成电磁线圈主体的建模，线圈外层的绝缘塑封结构通过回转特征生成，表面的产品标识区域通过贴图与浮雕特征结合的方式还原，清晰呈现产品的参数标注区域；线圈内部的铁芯柱塞结构单独建模，还原柱塞的滑动配合间隙，精准匹配拉拔动作的行程结构，柱塞端部的连接位做了倒角与卡槽设计，适配外部执行机构的连接需求。建模过程中对各部件的装配约束做了精准定义，框架与线圈主体的过盈配合位、柱塞与线圈内腔的滑动配合位都设置了符合实际装配公差的配合关系，整体装配无干涉问题，可直接用于虚拟装配验证与运动仿真。材质渲染阶段，为外部金属框架赋予了哑光金色金属漆材质，调整材质的粗糙度与金属度参数，还原金属支架表面的阳极氧化质感；线圈塑封外壳赋予黑色哑光工程塑料材质，添加细微的颗粒质感模拟工业塑压件的表面纹理；安装固定脚赋予镀锌金属材质，呈现亮银色金属光泽；标签区域做了半光面的纸质材质处理，提升模型的真实感。渲染场景采用渐变灰色影棚背景，布置三点光源系统，主光源从侧上方打亮模型主体，勾勒框架的轮廓线条，辅助光源补充暗部细节避免死黑，背光源提升模型与背景的分离度，最终渲染图清晰呈现电磁阀的整体结构与各部件的材质差异。设计思路上，该模型围绕多用途通用电磁阀的实际参数开展还原，严格匹配12VDC供电规格对应的线圈尺寸、柱塞重量、行程参数，模型可直接用于流体控制回路的虚拟装配、教学演示、产品选型参考，各部件的结构可拆分，支持开展电磁力仿真、运动行程模拟等后续工程分析，建模过程中对细节的处理兼顾了外观还原度与工程实用性，既保证视觉呈现的真实感，也满足机械设计领域对模型结构精度的要求。
