法兰连接角式截止阀三维结构设计

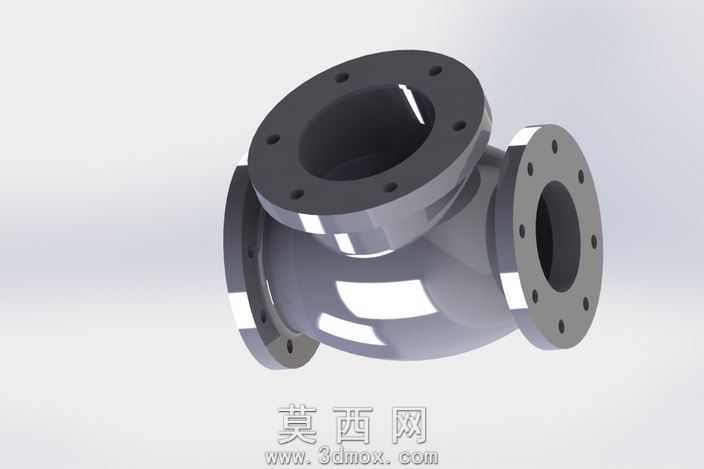

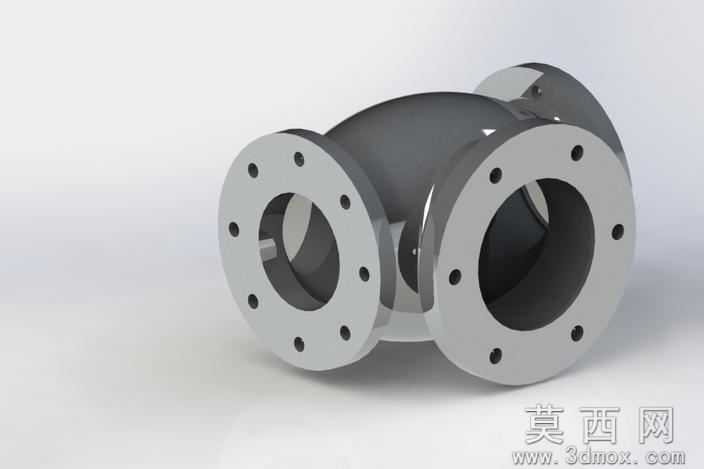

本模型为角式法兰连接截止阀，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循阀门通用设计规范，对阀体、法兰端、流道腔体等核心结构进行1:1比例还原。建模初期先梳理截止阀的功能逻辑：角式结构可实现管路90度转向下的流体通断控制，因此首先绘制流道中心轴线，确定进出口端的垂直布局关系，再以轴线为基准拉伸生成阀体基础毛坯结构，对阀体内腔做平滑过渡处理，避免流道出现直角死角，减少流体输送过程中的阻力损失。法兰端结构按照法兰连接标准参数绘制，均匀布置螺栓连接孔，对法兰密封面做凸起精加工结构设计，保证安装后可配合密封垫片实现端面密封，杜绝管路运行时的流体渗漏问题。材质渲染阶段，阀体整体采用铸钢金属材质，调整金属粗糙度参数模拟工业铸件的哑光金属质感，法兰密封面、螺栓孔边缘做高光金属处理，还原机械加工面的光洁效果，场景内添加柔和环境光，突出阀体曲面的结构转折与金属材质的光影层次，清晰展现各部件的装配关系。结构设计上，阀体采用一体化铸造成型思路，减少拼接焊缝带来的强度隐患，进出口法兰的同轴度、端面垂直度均做参数化约束，保证后续工程出图时可直接用于加工参考，阀腔内部预留阀芯安装空间，可适配升降式阀芯结构，实现管路内流体的精准截断与导通控制。整体建模过程中对所有特征做参数化关联，后续可根据不同管路通径、压力等级需求快速调整法兰尺寸、流道直径、阀体壁厚等参数，无需重新搭建基础结构，大幅提升同系列阀门的设计效率。
