拖拉机后置液压吊运长臂挂载装置

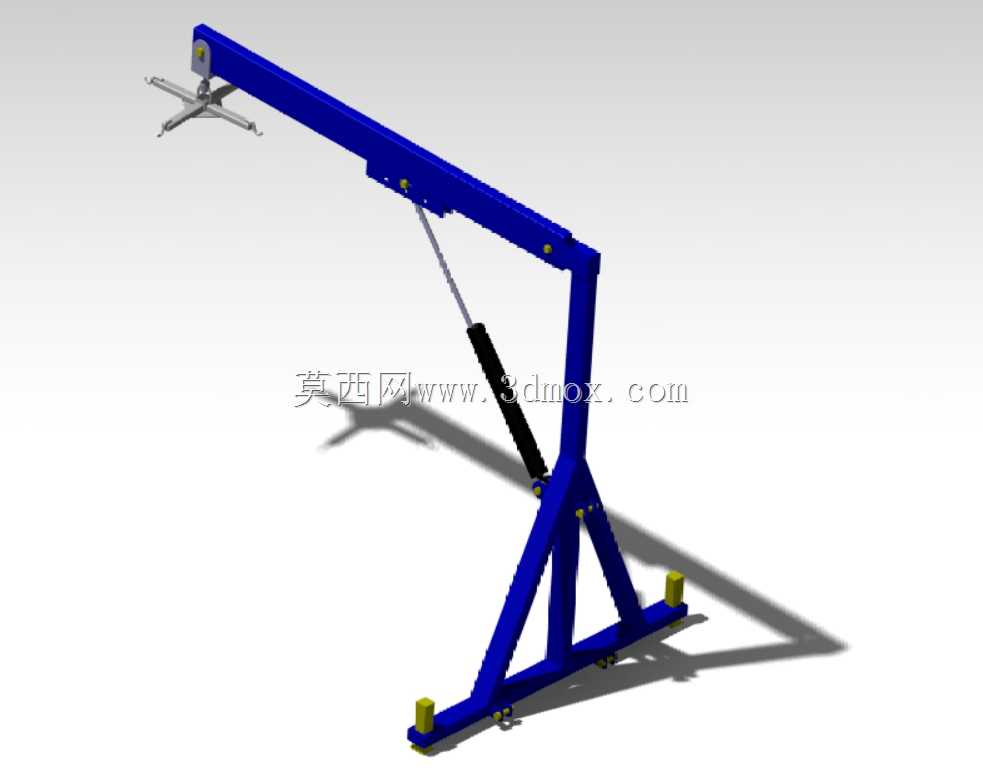

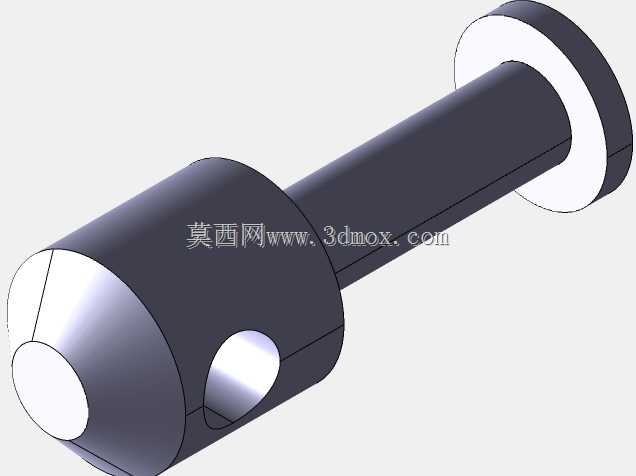

　　这套挂载结构面向农用拖拉机后悬挂工位开发，核心解决大田作业、牧场转运、场地零散物料吊运中，固定式起重设备无法进入松软田块、窄幅通道，人工搬运重型袋料、围栏构件、农机配件劳动强度过大的痛点。整体采用拖拉机标准三点悬挂接口对接，底部两个下挂点承接整机垂向载荷与作业倾覆力矩，顶部中央上拉杆约束吊臂架体前后俯仰自由度，无需对拖拉机底盘做焊接改制，挂接销孔尺寸匹配主流农用拖拉机后悬挂点位，农户可在十分钟内完成挂接或拆卸，作业结束后可直接将装置停放至库边，不占用拖拉机日常犁地、播种的挂载接口。

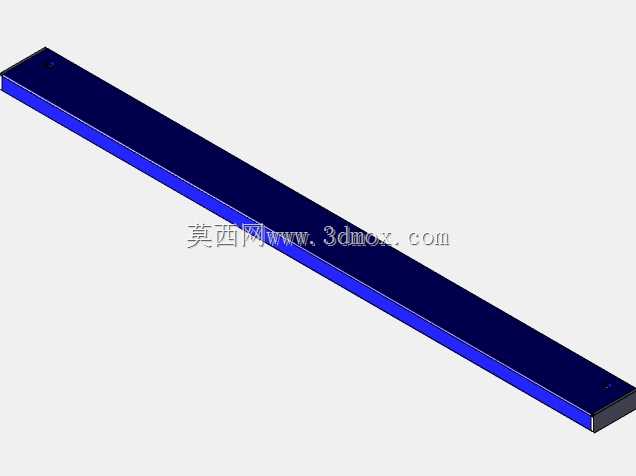

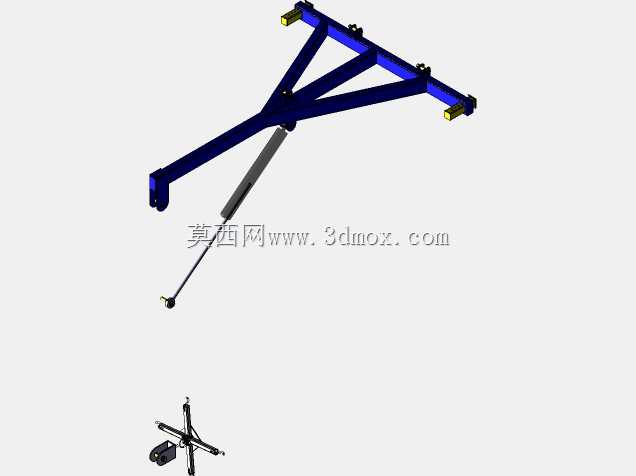

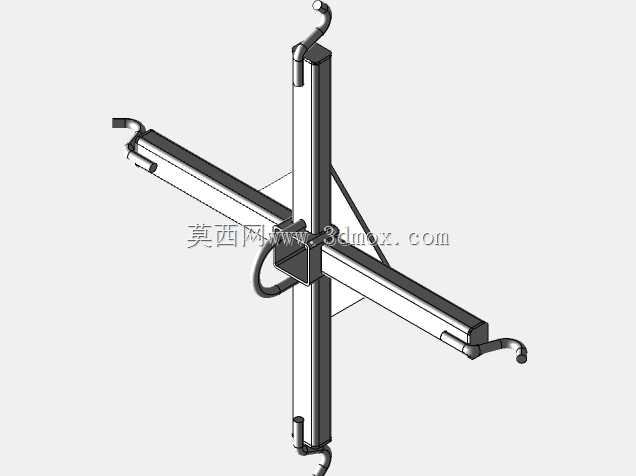

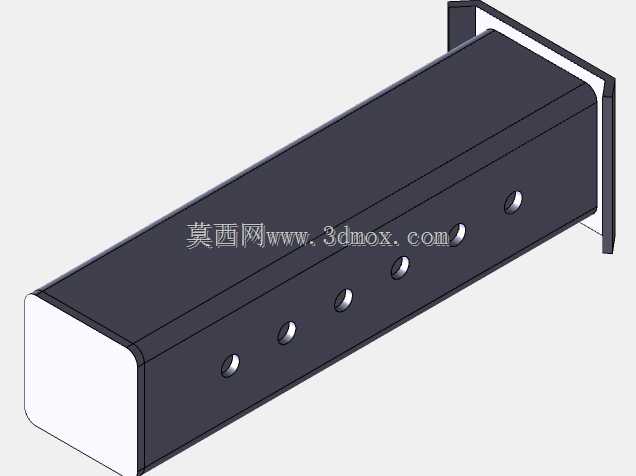

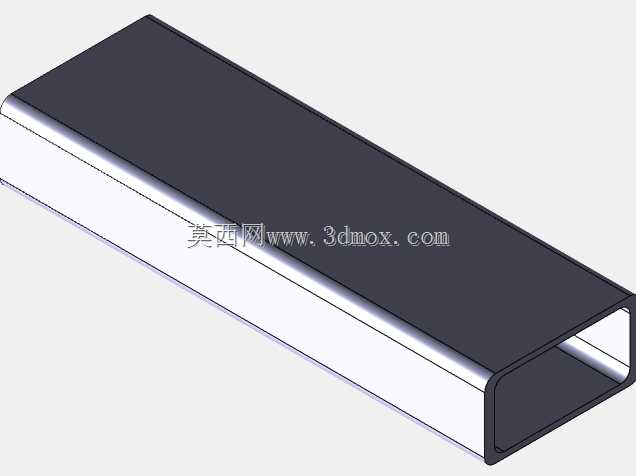

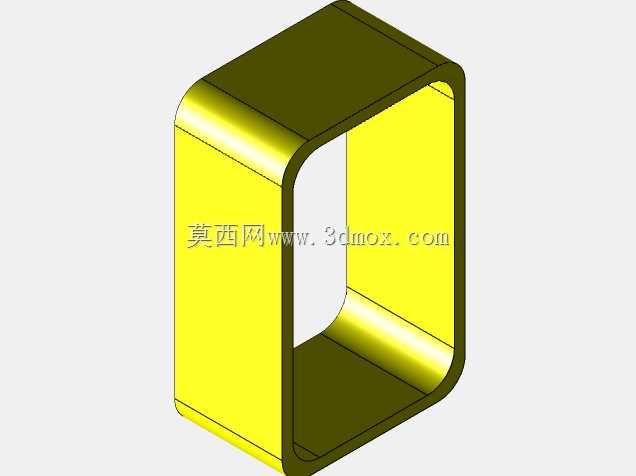

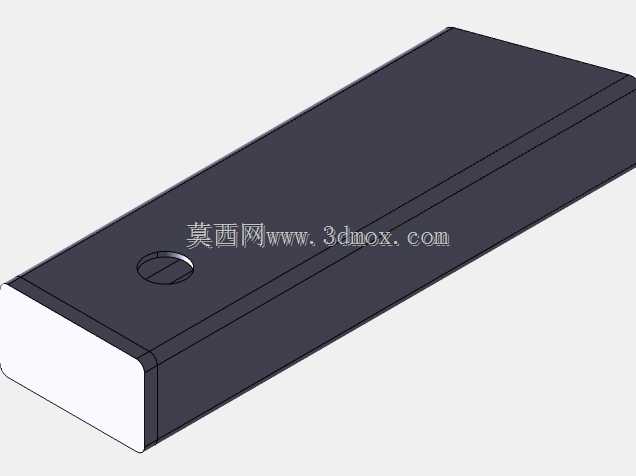

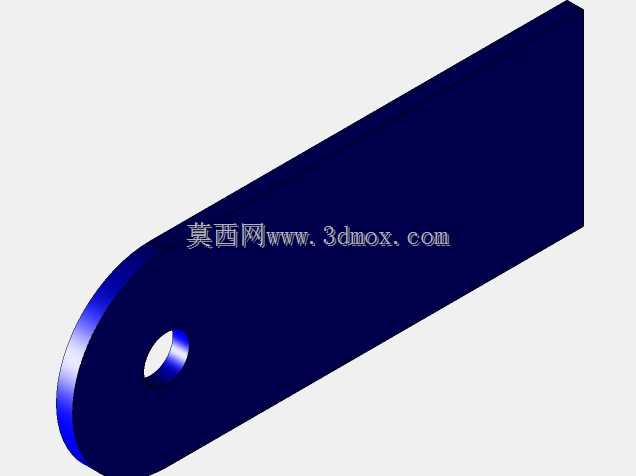

　　从作业逻辑上看，长臂末端预留了货叉吊具、袋装货物吊钩、软包夹爪的更换接口，图中末端十字形托架专门针对吨袋、巨型集装袋设计：四个向外伸出的支脚可托住袋体底部承托带，避免单点吊钩吊装时袋体局部应力集中撕裂包装袋，转运散装粮食、青贮饲料、肥料颗粒时，袋体不会在吊运途中倾斜漏料。臂架主体采用折弯槽钢拼焊成箱型截面，相比同重量的实心型钢，箱型结构抗横向扭转变形能力更强，拖拉机在不平田块行驶时，吊臂受路面颠簸产生的侧向冲击力会被箱型臂的闭合截面均匀分散，不会出现单侧腹板长期受载开裂的问题。

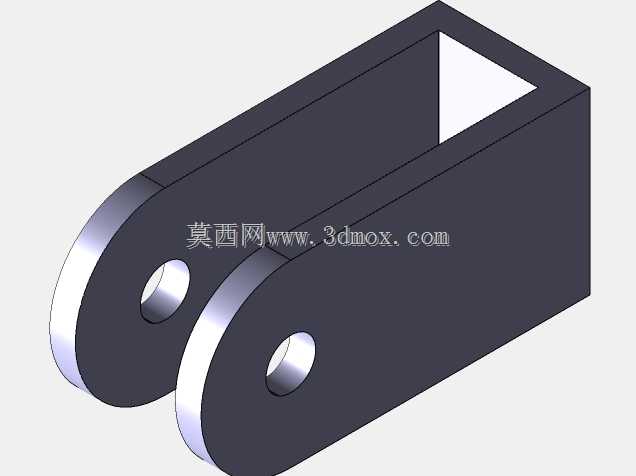

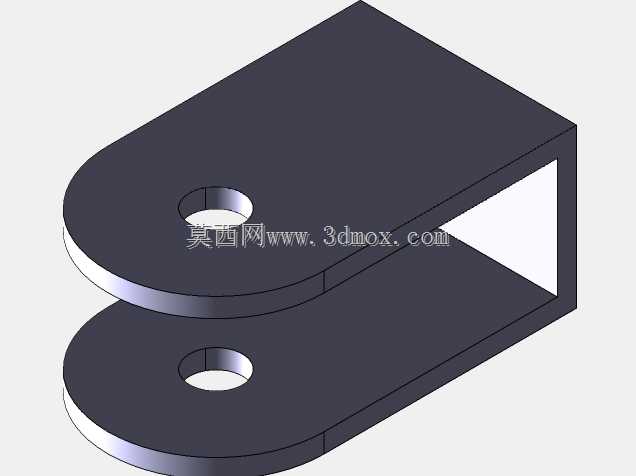

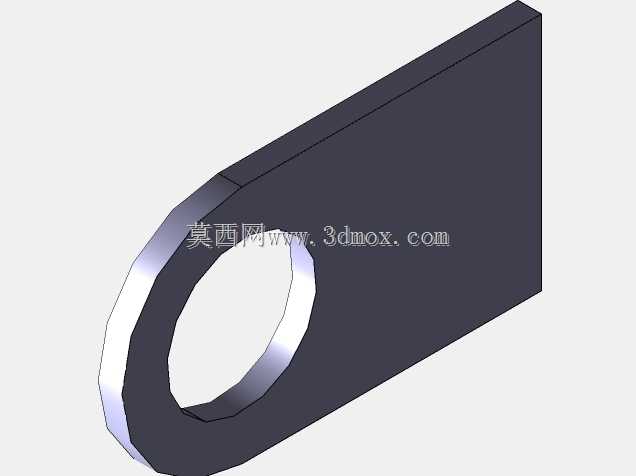

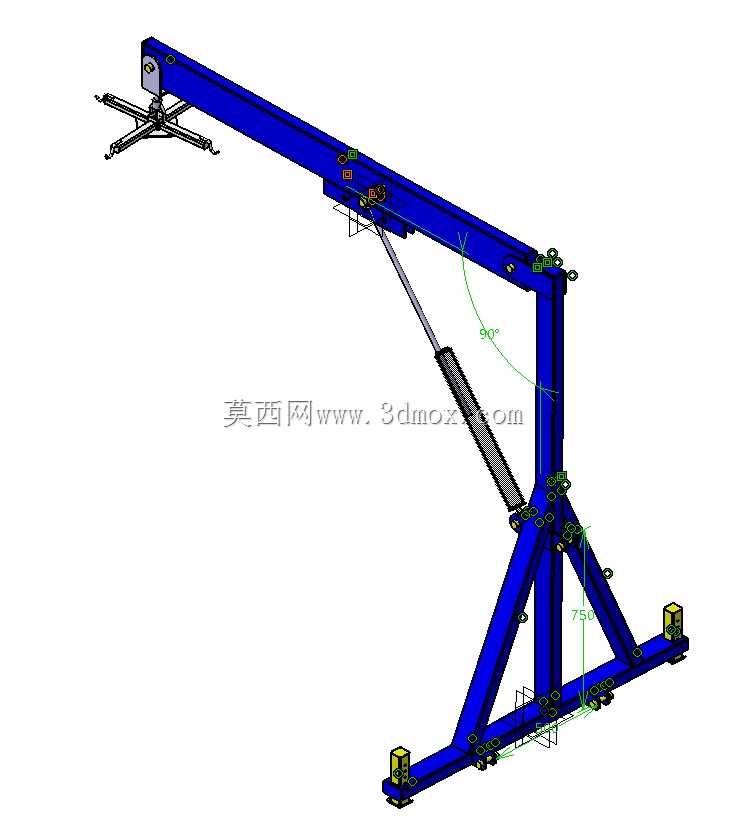

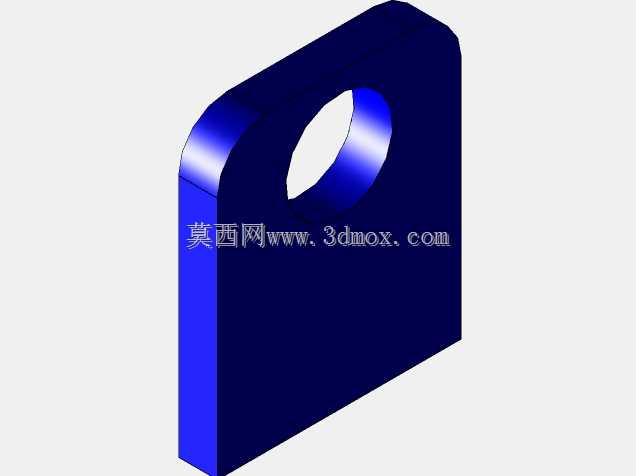

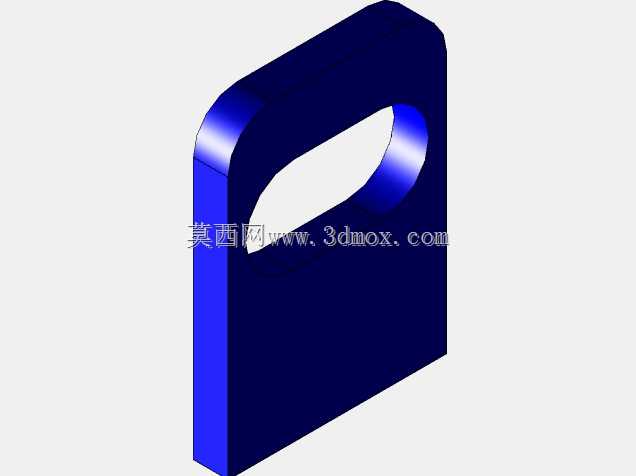

　　液压驱动单元布置在立臂与斜向臂段之间，油缸两端采用铰接耳环连接，无刚性硬限位约束，油缸伸缩时可带动长臂在0到70度俯仰区间内平稳动作：当油缸完全收回时，长臂向内收拢，整机运输长度控制在拖拉机后悬挂允许的外廓边界内，乡村道路转场时不会超出农机通行宽度要求，也不会因臂端过长遮挡拖拉机后方尾灯视线；当油缸完全伸出推起长臂时，臂端最大举升高度可满足将集装袋吊运至农用运输车货厢栏板上方、越过牧场围栏顶边卸料的作业需求，作业半径覆盖拖拉机后方三到四米的扇形区域，农户无需反复挪动拖拉机对位，在座位上通过液压分配阀即可控制吊臂起落。

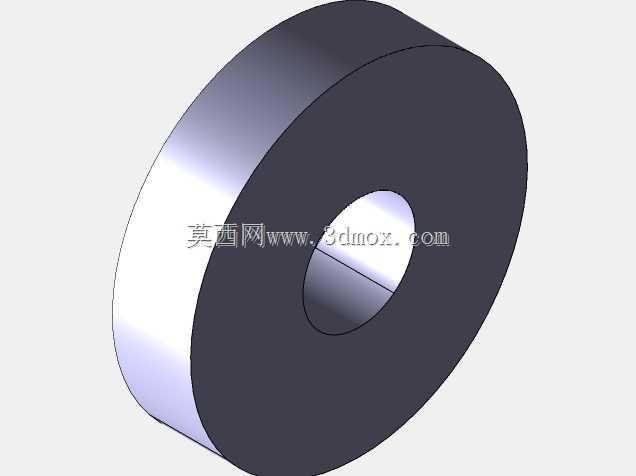

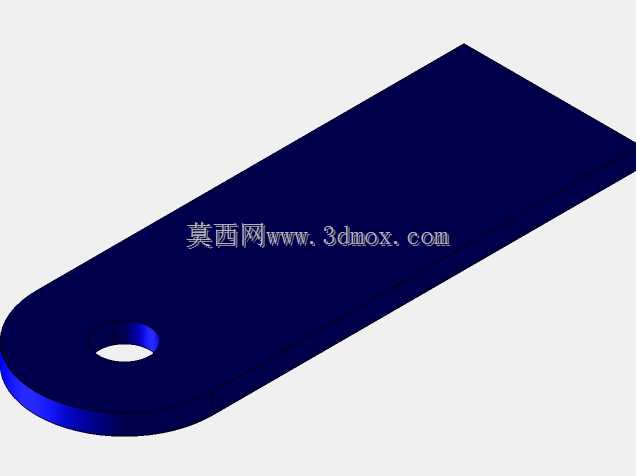

　　架体底部的支撑立柱采用A字型岔开结构，两根支腿从立臂根部向两侧下方延展，下端落点正好位于三点悬挂下挂点的横向延长线上，当吊臂在机身侧方偏载作业时，A字腿的张开跨度可抵消大部分侧翻力矩，不需要额外伸出手动支腿垫木块，松软耕地里也能保持架体稳定。支腿底端、臂架铰接点位都加装了可更换的耐磨衬套，长期田间作业进入泥沙后，仅需更换衬套即可恢复铰接配合精度，无需整体更换臂架焊件。

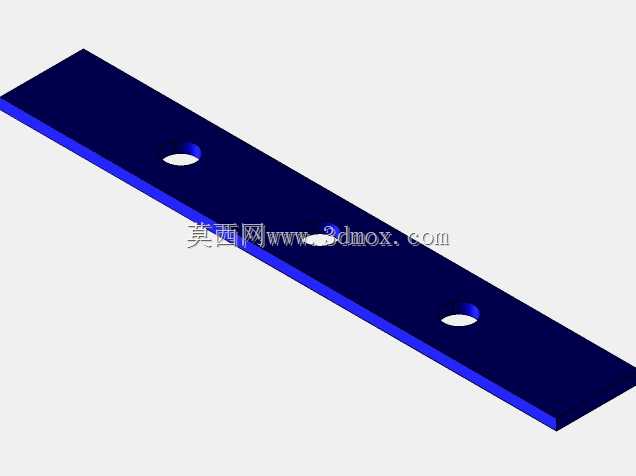

　　设计阶段优先规避了农用改装设备常见的几个问题：一是所有液压管路沿臂架内侧走线，用管卡固定在槽钢腹板上，避免枝条、作物秸秆剐蹭油管外壁；二是臂架所有外露棱边都做了圆角打磨，焊接后整体去应力退火，减少田间颠簸带来的焊缝延迟开裂风险；三是末端吊具接口采用标准销孔配合，农户可自行搭配吊装水泥杆、吊运苗木的辅具，不需要二次切割改孔。整套装置的作业边界完全贴合中小马力拖拉机的后悬挂提升力上限，满载工况下拖拉机前后轴载荷分配仍在轮胎允许承载范围内，不会出现前轮翘头、转向失稳的情况，兼顾了农场零散吊运作业的机动性与结构耐用性。
