三轴厢式货运半挂拖车结构设计

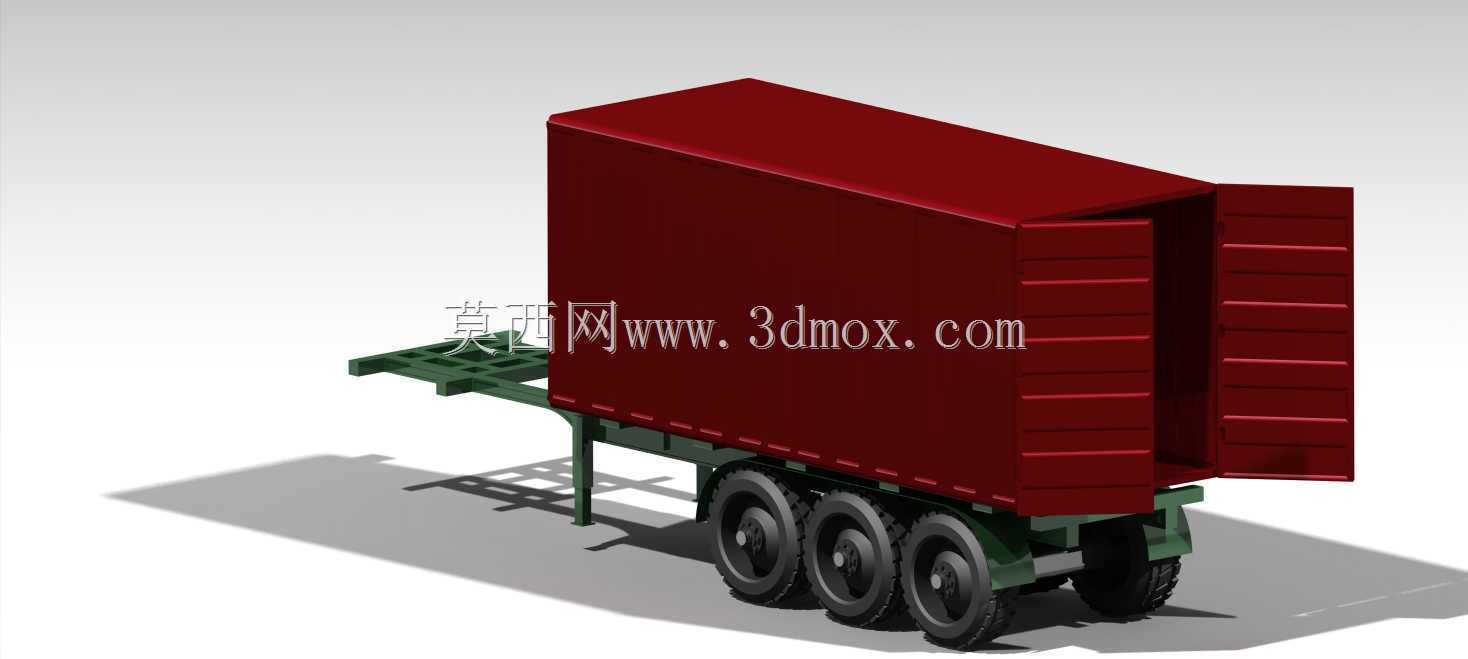

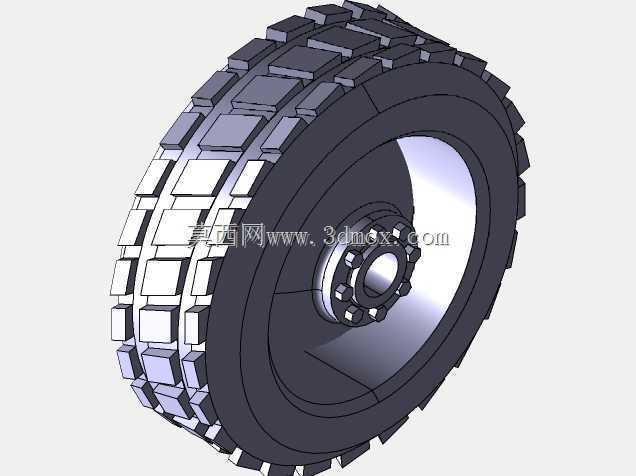

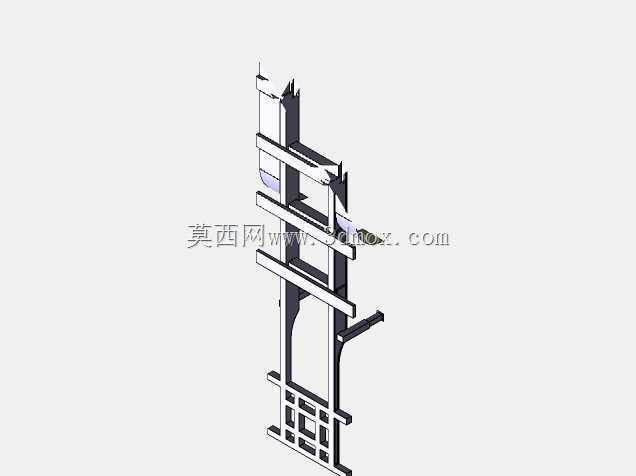

　　在干线公路物流、厂区短驳转运、港口堆场周转等场景中，厢式半挂拖车是承担封闭货物运输的核心载具，本次完成的三轴厢式货运半挂拖车结构设计，完全围绕实际运输工况的载荷需求、装卸效率、行驶稳定性展开。从结构布局来看，该拖车采用三轴承载底盘设计，底盘主纵梁选用变截面槽钢结构，能够在控制整备质量的前提下，满足额定载荷下的抗弯、抗扭强度要求，底盘上方铺设花纹防滑承载平台，平台前端预留牵引销安装位，可与主流牵引车头的鞍座实现快速匹配，安装边界完全符合公路货运挂车的通用接口标准，牵引销中心至最后端车轴的距离经过反复校核，保证转弯过程中不会出现轮胎与底盘剐蹭的问题。底盘下方的三轴悬挂采用平衡式钢板弹簧结构，每组车轴配备双轮胎配置，

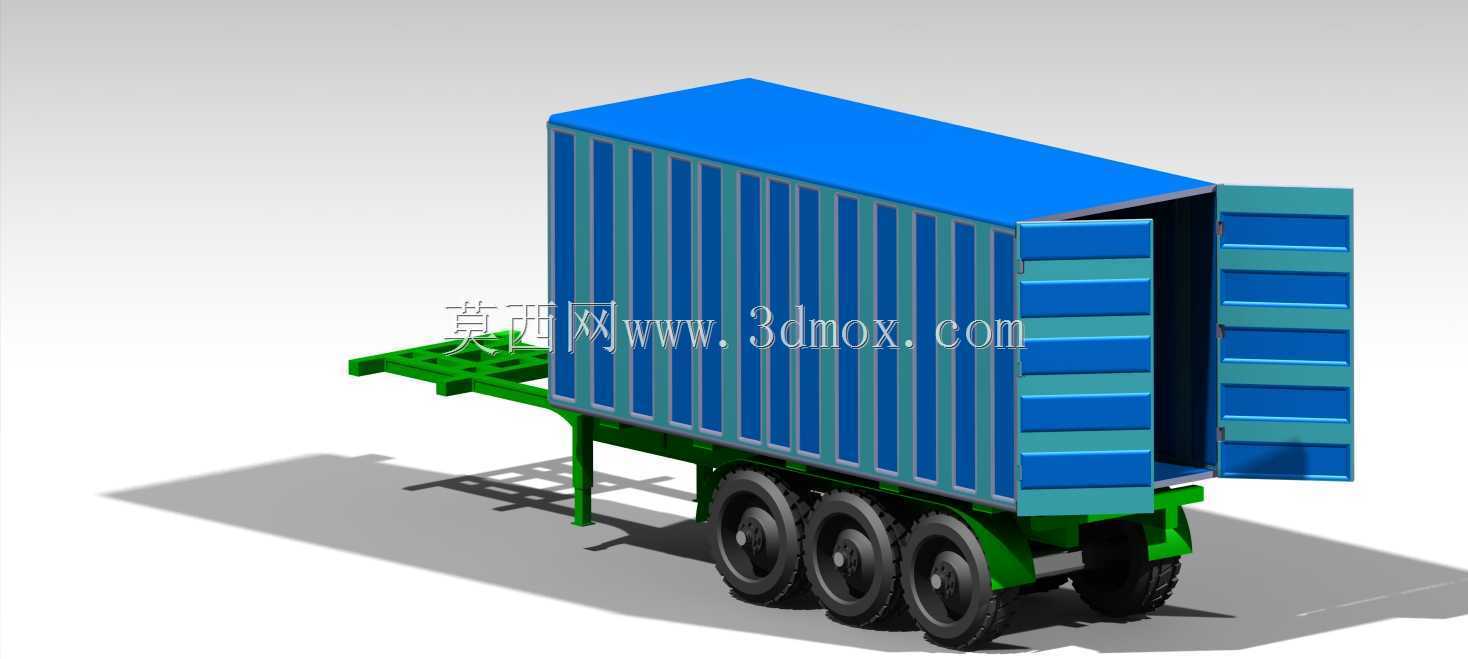

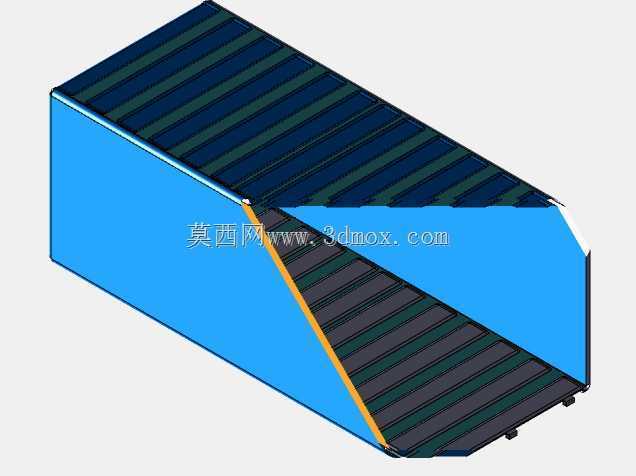

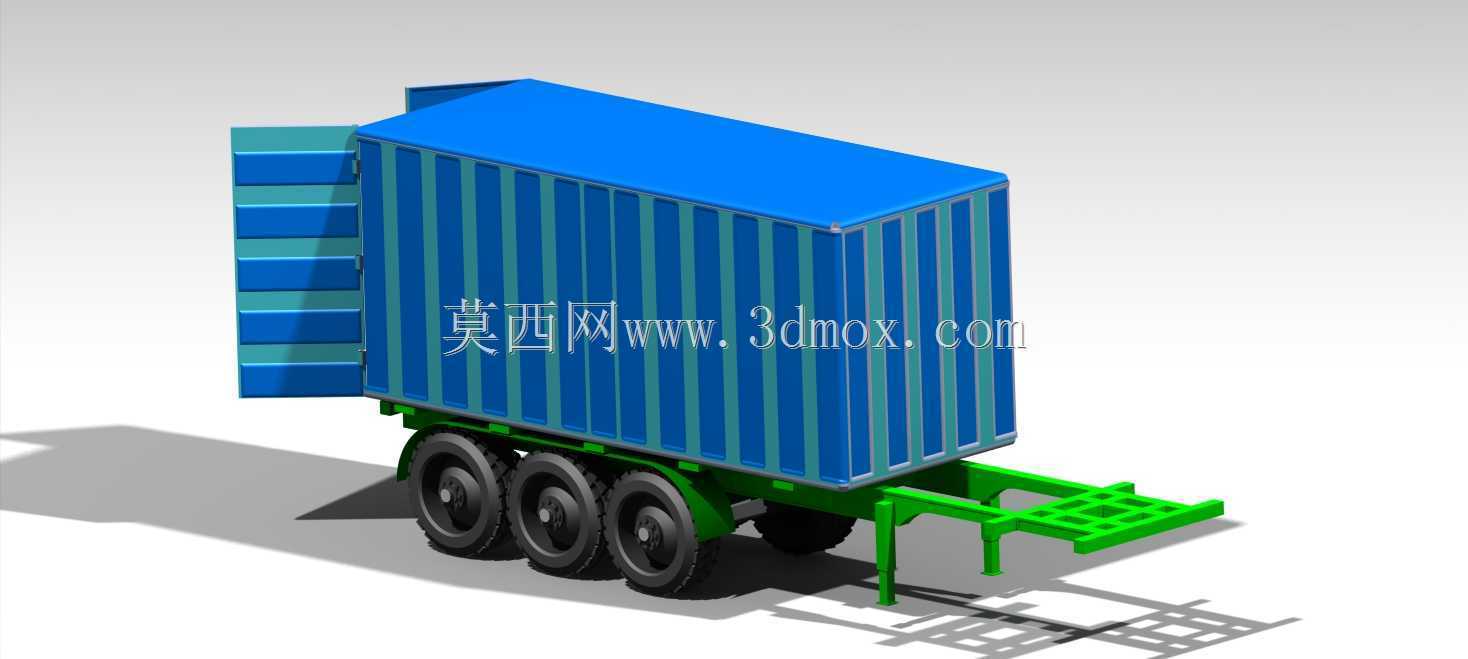

　　能够将货厢传递的载荷均匀分配到六个轮胎接地面，在非铺装路面的厂区、工地行驶时，可有效降低单轮载荷峰值，减少爆胎、钢板弹簧断裂的故障概率，车轴端的制动气室安装位、轮毂密封结构都按照通用挂车配件的尺寸预留，后期运维更换配件无需额外定制加工。上方的厢式货箱采用全封闭瓦楞钢板结构，货箱侧壁、顶板、底板都做了加强筋布局，瓦楞结构的凸起方向垂直于货箱长度方向，能够在降低板材厚度的同时提升侧壁抗侧向冲击的能力，货箱尾部采用对开式双门结构，每扇门配备三组合页与锁止机构，门体开启角度可达到270度，完全贴靠在货箱侧壁外侧，不会占用尾部装卸作业空间，方便叉车从尾部直接进出货箱完成装卸作业。设计过程中重点校核了货箱与底盘的连接点强度，

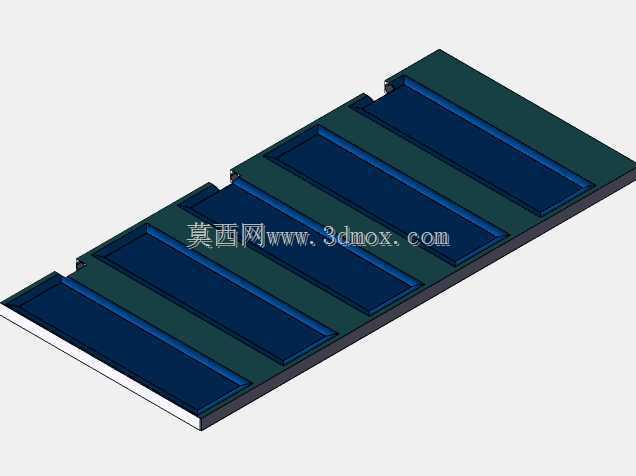

　　货箱底部的纵梁与底盘主纵梁通过U型螺栓与焊接组合的方式固定，连接点的间距按照载荷分布规律设置，在货箱前部、中部、后部的载荷集中区域加密连接点，避免行驶过程中货箱出现移位、异响的问题。货箱内部的净空尺寸经过优化，内部宽度满足标准托盘并排摆放的需求，内部高度预留了托盘堆垛的安全间隙，不会出现顶部剐蹭货物的情况，货箱底板的承载面高度与主流装卸货平台的高度匹配，叉车作业时无需额外调整平台高度。针对日常使用中容易出现的变形问题，货箱门框位置做了加厚包边处理，后门的锁杆采用加粗圆钢制作，锁扣位置与门框上的锁座配合间隙控制在合理范围，关闭后门体不会出现晃动、漏缝的问题，能够满足防雨、防尘的运输要求，适合运输电子元器件、日用百货、

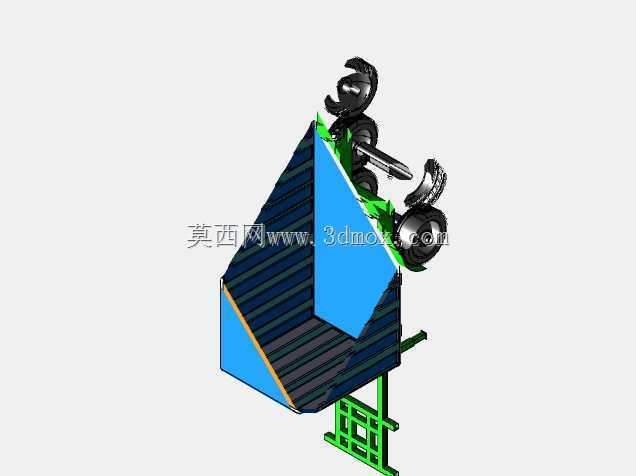

　　食品包装件等对运输环境有一定要求的货物。底盘侧面的防护栏、挡泥板安装位都按照法规要求预留，挡泥板的覆盖范围完全遮挡轮胎的甩泥区域，避免雨天行驶时泥水飞溅到后方车辆或货箱尾部。整个模型的装配关系完全还原实际生产的装配流程，从底盘车架的焊接组装，到车轴、悬挂的安装，再到货箱的吊装固定，最后是门体、锁具、附件的装配，每一步的配合公差都按照机械加工与焊接工艺的要求设置，不存在干涉、无法装配的结构问题。在设计阶段还考虑了不同运输场景的拓展性，货箱顶部预留了安装防水篷布架、导流罩的安装孔位，底盘侧面预留了安装工具箱、备胎架的固定位，用户可根据自身的运输需求加装对应附件，无需对底盘主结构进行二次打孔焊接，避免破坏原有结构的强度。对于结构设计从业者而言，该模型可作为厢式挂车结构设计的参考样本，清晰展示了承载式底盘与封闭货箱的连接逻辑、三轴悬挂的载荷分配方式、尾部对开门的密封与锁止结构；对于设备选型人员来说，可通过模型直观了解该类挂车的外部尺寸、接口参数，判断是否适配自身的运输路线、装卸场地条件；三维建模学习者可通过拆解模型，掌握大型焊接结构件的建模思路、标准件与自制件的装配配合逻辑，避免建模过程中出现结构干涉、工艺无法实现的问题。
