手动螺旋式车辆顶升承重作业装置

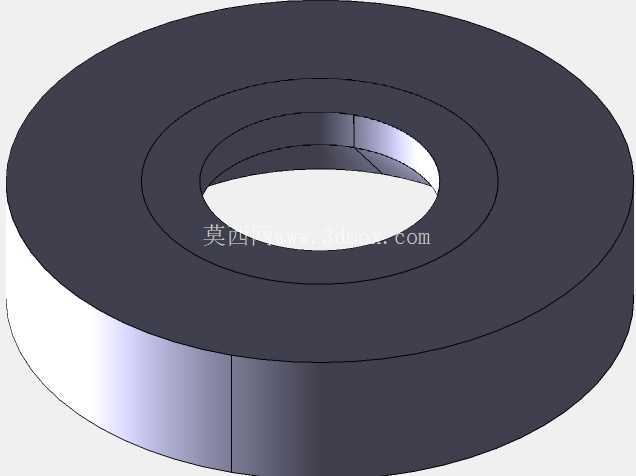

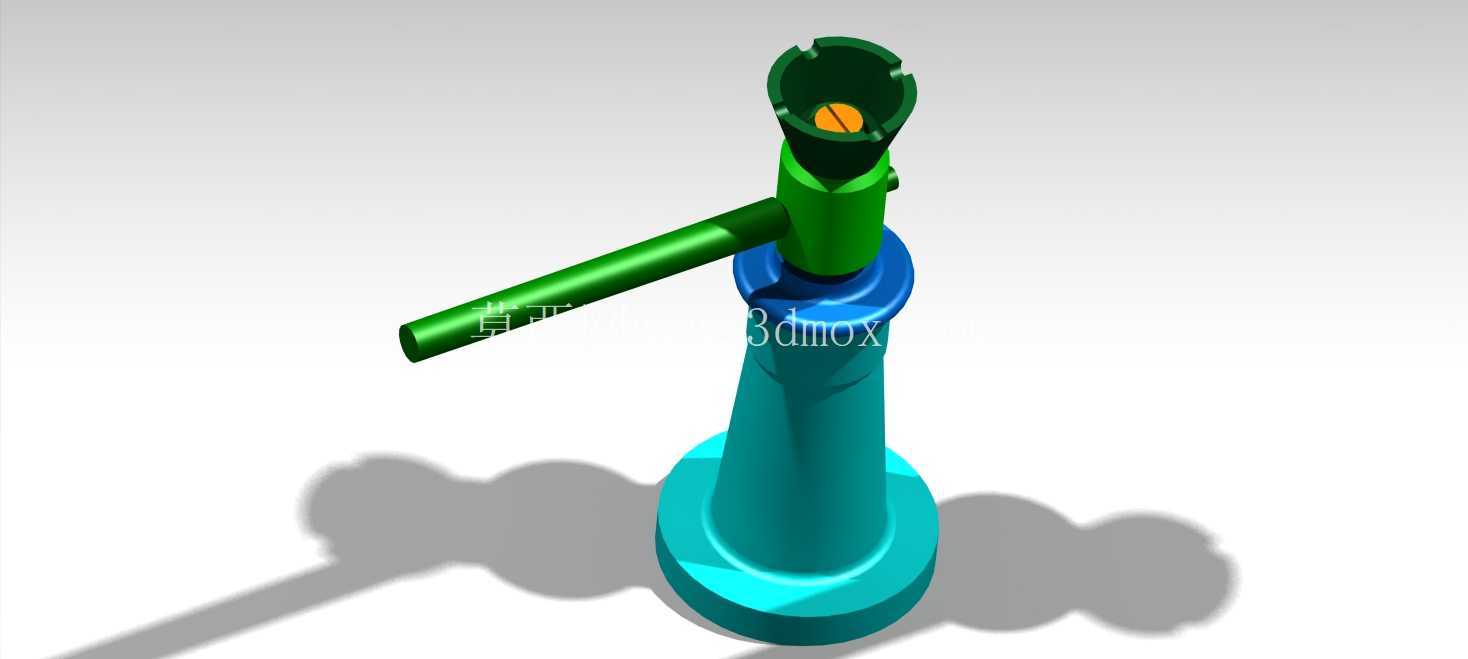

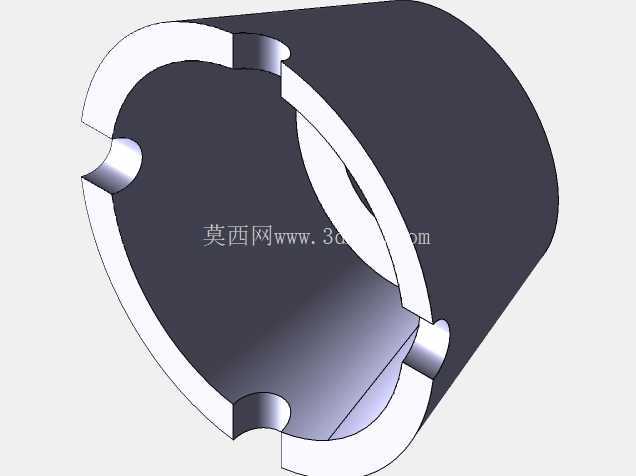

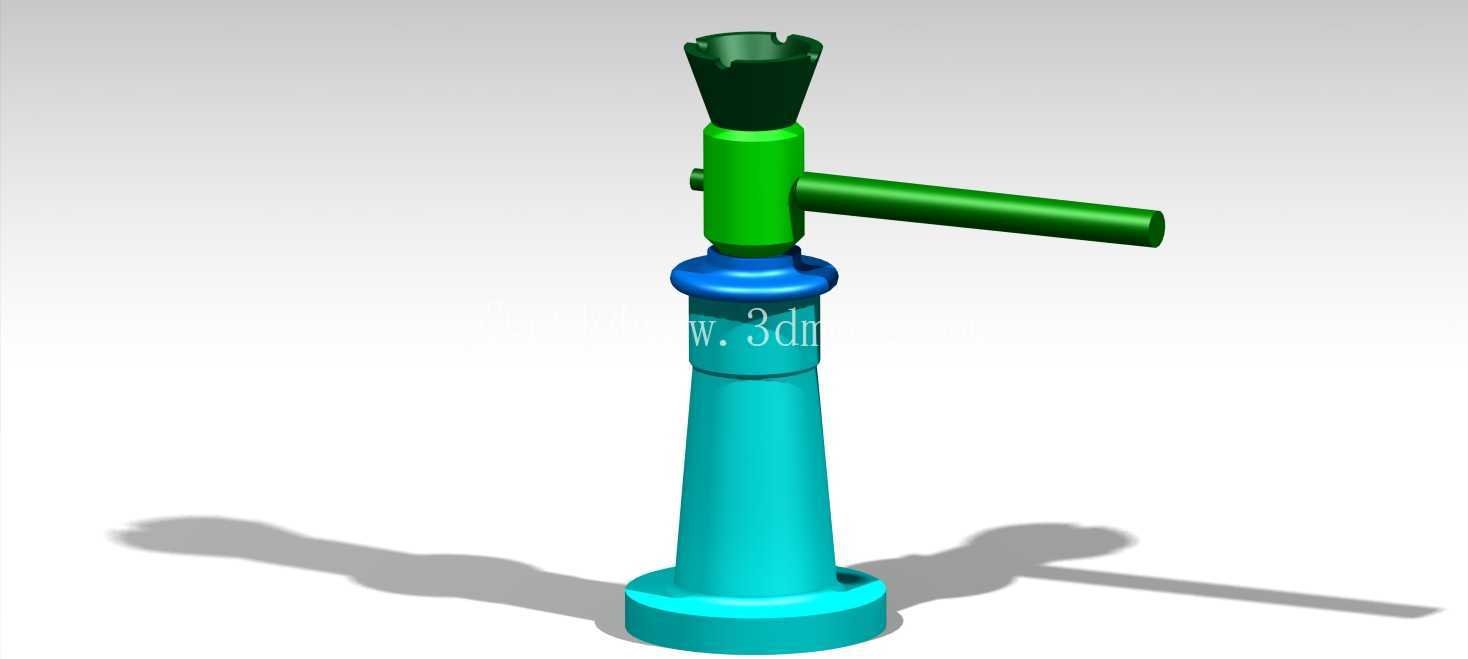

　　从结构功能逻辑来看，整套装置的力传递路径非常清晰：顶部带开槽的承托头直接接触被顶升物体的底部支撑位，开槽结构可以卡入车辆底盘的加强筋位置，避免顶升过程中承托面打滑偏移，承托头下方与螺杆顶端做了可相对转动的配合，顶升作业时承托头可以随被顶升件的接触面角度微调贴合度，不会因为螺杆转动带动承托头摩擦剐蹭被支撑件的漆面或结构面。中间的蓝色限位环是螺杆行程的机械硬限位，当螺杆上升到最大设计行程时，限位环会与外套筒的顶端端面贴合，从物理结构上锁死螺杆的继续上行，避免作业过程中螺杆脱出外套筒引发倾覆风险，这个硬限位结构是纯机械顶升设备必不可少的安全设计，完全不依赖额外的电子感应元件，可靠性拉满。在车辆维保、小型设备安装移位的作业场景里，这类手动螺旋顶升装置是一线作业人员最常接触的基础承重工具，不同于液压类顶升设备依赖密封件与液压油传递力的结构，纯机械螺旋传动的形式不存在密封老化、油液泄漏的失效风险，哪怕在低温、多粉尘的户外露天作业环境下，也能保持稳定的作业性能，不会因为环境温度变化出现顶升力衰减、泄压回落的问题，尤其适合无外接动力源的野外应急车辆维修场景。

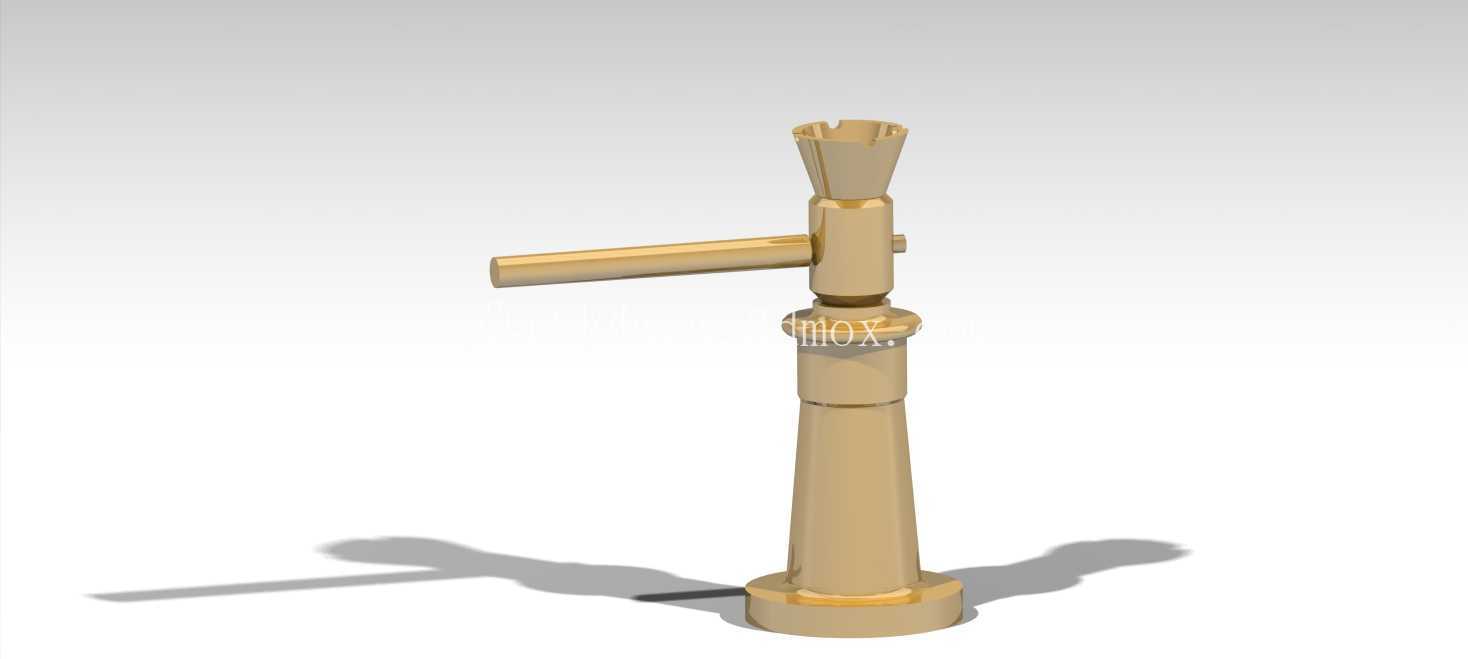

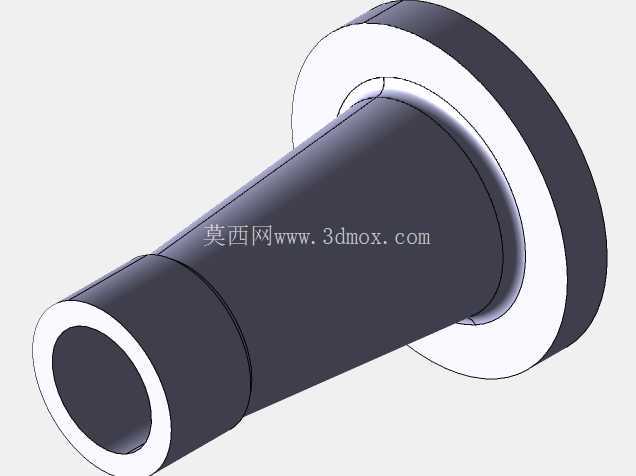

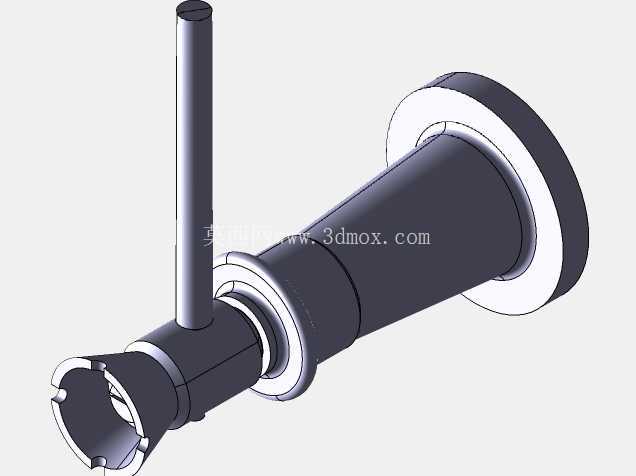

　　侧向伸出的长操作杆是力输入部件，利用杠杆原理放大操作人员施加的扭力，普通成年男性仅需施加较小的手臂力量，就能通过螺杆与外套筒内螺纹的配合，将旋转扭力转化为垂直方向的顶升力，足以支撑家用轿车、轻型货运车辆的单侧重量，满足换胎、底盘检查这类常规维保作业的承重需求。外套筒采用下粗上细的锥台结构设计，底部的大直径法兰底座直接接触地面，更大的接地面积可以有效降低底座对地面的压强，哪怕在松软的泥土地面作业，只要垫上硬质垫板，就能避免装置下沉倾斜，锥台形的筒身结构从底座到承托位置逐步收窄，既可以减少装置整体的自重，又能保证筒身的抗弯强度，当顶升过程中出现轻微侧向力时，锥台结构的应力分布更均匀，不会出现局部应力集中导致筒身变形的问题。从设计建模的角度来看，这套装置的建模核心在于螺旋副的配合精度，内螺纹与外螺杆的配合间隙需要控制在合理范围：间隙过大会导致顶升过程中螺杆出现晃动，承托稳定性不足；间隙过小则会增大操作时的转动阻力，甚至在承重状态下出现螺纹咬死无法回落的问题。建模过程中需要重点校核螺纹的牙型强度，针对额定顶升载荷下的螺纹接触面压、螺杆的压杆稳定性做模拟验证，确保在最大承重状态下，螺杆不会出现失稳弯曲、螺纹牙不会发生剪切断裂。

　　外形尺寸的设计完全围绕便携性与作业行程的平衡：整体收纳高度控制在可以放入车辆后备箱工具槽的范围，操作杆的长度兼顾扭力放大倍数与操作空间需求，不会因为杆身过长导致狭小空间内无法转动操作，底座直径的设计既要满足接地稳定性要求，又要避免尺寸过大导致在车辆底盘下方的狭小空间里无法放置到位。实际作业时，需要先将底座放置在平整坚实的地面，转动操作杆让顶部承托头上升到接近被顶升件支撑位的位置，调整装置角度让承托头与支撑筋完全贴合，再匀速转动操作杆逐步顶升，整个顶升过程中螺纹副的机械自锁特性可以保证在任意高度停止操作时，装置都能稳定保持当前顶升高度，不会因为载荷作用自动回落，这也是螺旋顶升结构相比液压结构最突出的安全特性，哪怕作业过程中操作人员暂时离开，也不会出现突然下坠的安全隐患。

　　回落过程同样依靠转动操作杆反向带动螺杆下行，全程可以精准控制下降速度，不会像液压装置回油时出现快速下落的问题，对于需要精准调整支撑高度的设备安装作业，这种可控的高度调节特性也能很好适配作业需求。整套装置没有复杂的易损零件，日常维护仅需定期在螺纹副位置涂抹润滑脂减少磨损，就能实现很长的使用寿命，相比液压类顶升设备的定期密封更换、油液补充，维护成本极低，也正是因为这些特性，这类纯机械螺旋顶升装置从问世以来，一直是车载应急工具、小型维保作业场景里的经典配置。
