十字轴式刚性传动接合接头结构设计

项目分类:通用机械零部件 发布时间:2024-12-26 ID:870997
  • 十字轴式刚性传动接合接头结构设计
  • 十字轴式刚性传动接合接头结构设计
  • 十字轴式刚性传动接合接头结构设计
  • 十字轴式刚性传动接合接头结构设计
  • 十字轴式刚性传动接合接头结构设计
  • 十字轴式刚性传动接合接头结构设计

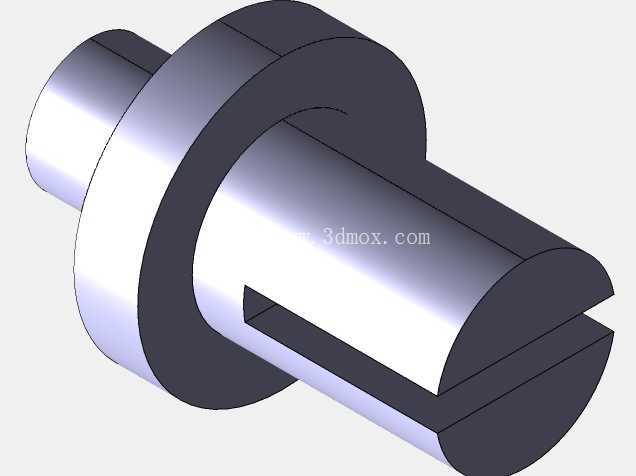

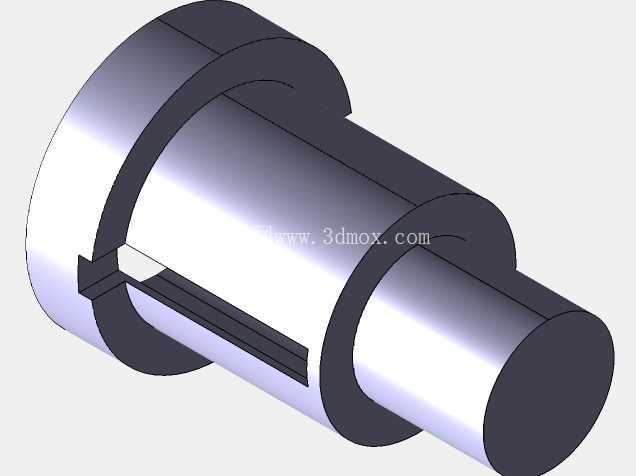

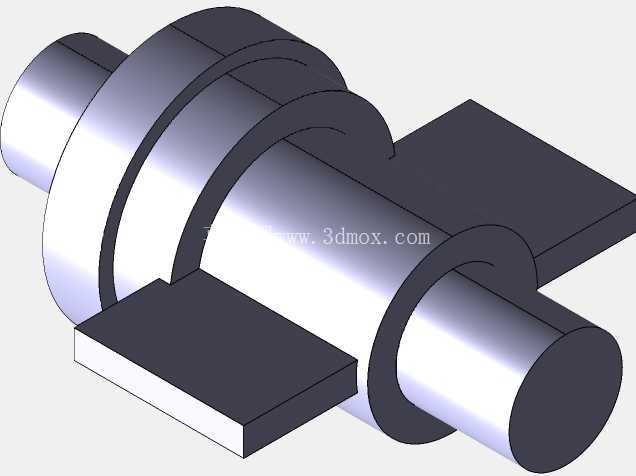

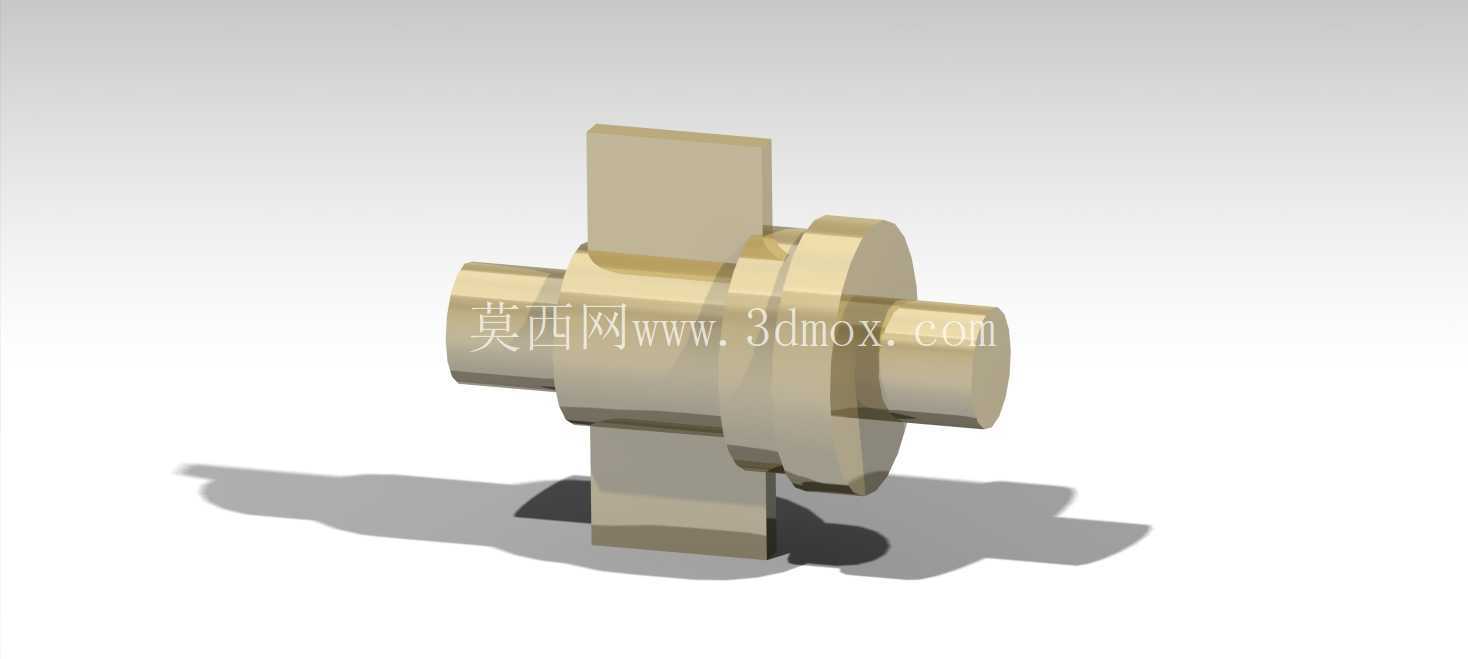

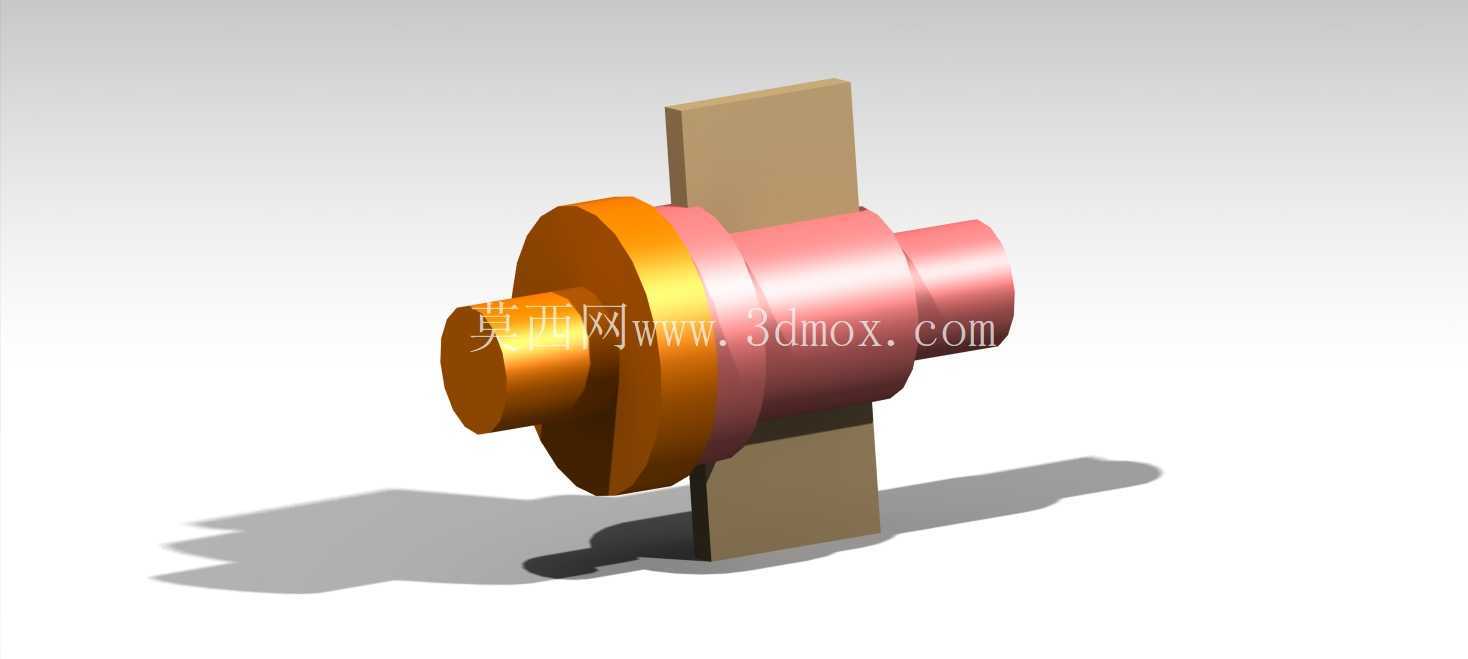

  在中小功率传动的轴系布局场景里,这类十字结构的接合接头是替代整轴加工、降低长轴装配难度的常用连接件,常见于轻工输送线、小型机床进给机构、农用机具的动力传递段,用来对接两段同轴度存在微小安装误差的传动轴,不需要额外的弹性缓冲元件,靠金属结合面的刚性接触传递扭矩,适合转速不超过1500rpm、冲击载荷较小的传动工况。从结构设计逻辑来看,接头采用对称十字凸缘的布局,中间段做了阶梯轴肩定位,两端的圆柱轴段分别插入对接轴的预制孔内,十字凸台嵌入对应轴端的十字凹槽内,靠凸台侧面的挤压来传递扭矩,相比普通平键连接,这种十字接合的接触面积更大,单位面积承受的挤压应力更小,在同等轴径下能传递更大的扭矩,同时装配时不需要额外配做键槽,只要将两端轴的凹槽对准十字凸台推入,再靠轴端的锁紧挡圈或者圆螺母做轴向固定即可,拆装效率比键连接高40%左右,适合需要频繁拆解维护的传动段。

  设计时首先要确定的是安装边界尺寸,两端圆柱轴段的直径要和对接轴的内孔采用H7/h6的间隙配合,保证装配时能顺利推入,同时径向间隙控制在0.02mm以内,避免传动时出现径向窜动;十字凸台的宽度要和轴端凹槽的宽度采用H7/js6的过渡配合,凸台的高度不能超过凹槽深度的90%,预留一定的轴向窜动间隙,避免轴系受热膨胀时出现顶死的情况。中间的轴肩直径要比两端轴段大3-5mm,一方面作为轴向定位的基准面,保证两段轴对接后的同轴度,另一方面轴肩的圆角要做R0.5-R1的过渡处理,避免应力集中在轴肩根部,长期受交变扭矩作用出现断裂隐患。从实际使用的工况适配来看,这类接头不适合存在较大角向偏差的轴系对接,如果两轴的同轴度偏差超过0.1mm,十字凸台的侧面会出现偏磨,长时间运行会导致凸台崩边,所以在安装时需要先校准两轴的径向跳动,保证对接处的径向跳动量不超过0.05mm再做轴向固定。接头的材质一般选用45号钢做调质处理,硬度控制在HB220-250,兼顾强度和韧性,十字凸台的侧面可以做高频淬火处理,硬度达到HRC40-45,提升接触表面的耐磨性能,延长接头的使用寿命。

  建模过程中要注意几个容易出错的细节:十字凸台的四个侧面要保证和轴线的平行度公差在0.01mm以内,四个凸台的等分角度公差控制在±0.05°,不然装配时会出现凸台卡滞、无法完全嵌入凹槽的问题;两端圆柱轴段的同轴度公差要控制在0.01mm以内,避免装配后轴系出现偏心转动,引发运行振动。另外,接头的外圆表面不需要做过高的表面粗糙度处理,Ra3.2即可满足使用要求,但是十字凸台的侧面和轴肩的定位端面需要做到Ra1.6,保证结合面的接触精度,减少传动时的冲击噪音。

  在选型替换时,要先核算传动段的最大扭矩,保证接头的十字凸台抗剪切强度能覆盖最大扭矩的1.5倍安全系数,避免过载时凸台被剪断;如果是用于有腐蚀的工况,可以替换为304不锈钢材质,但是要重新核算强度,因为不锈钢的屈服强度比调质45号钢低15%左右,需要适当加大十字凸台的宽度尺寸来补偿强度损失。这类接头相比凸缘联轴器,结构更紧凑,径向尺寸更小,适合安装空间受限的轴系布局,不需要在对接处预留螺栓安装的操作空间,只要在轴端预留对应长度的插入空间即可,整体重量比同扭矩等级的凸缘联轴器轻30%左右,能降低轴系的转动惯量,提升传动的响应速度。
