多层管道式垂直水培种植承载结构

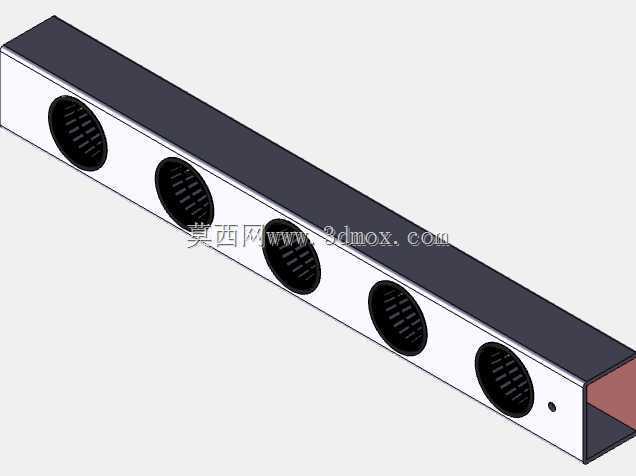

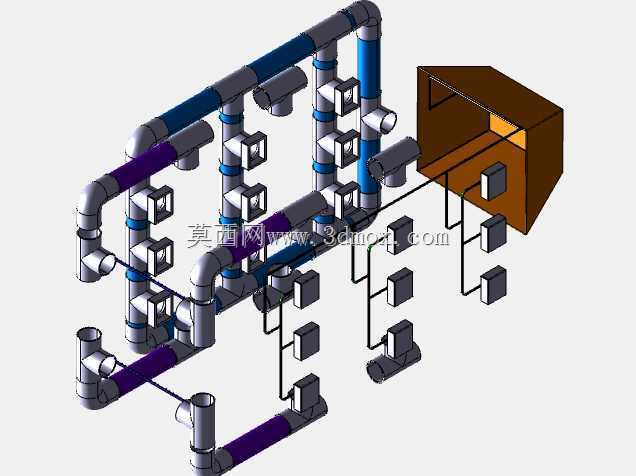

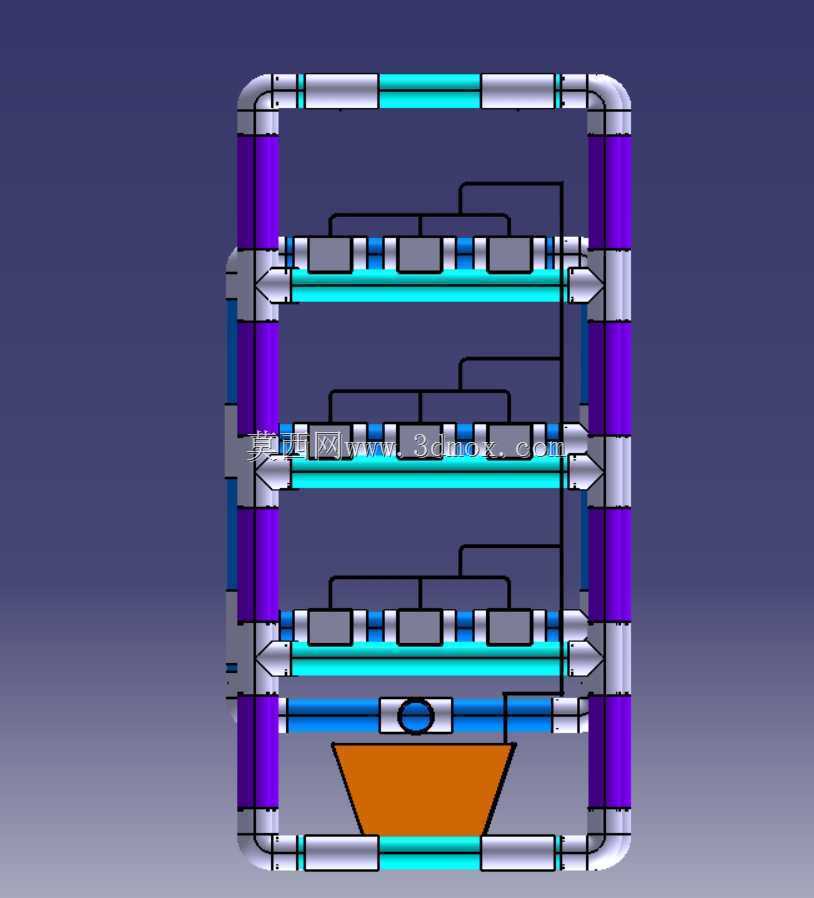

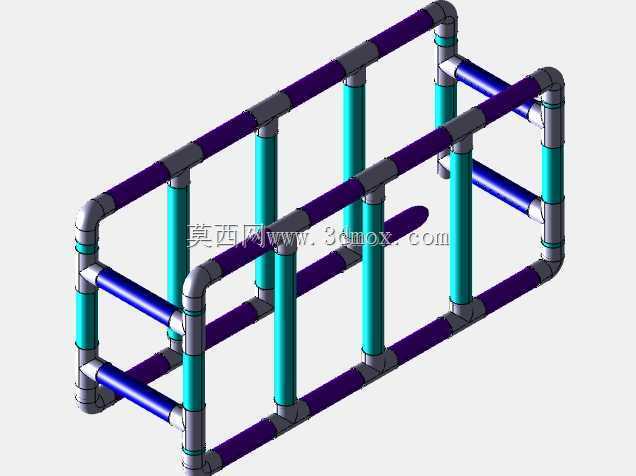

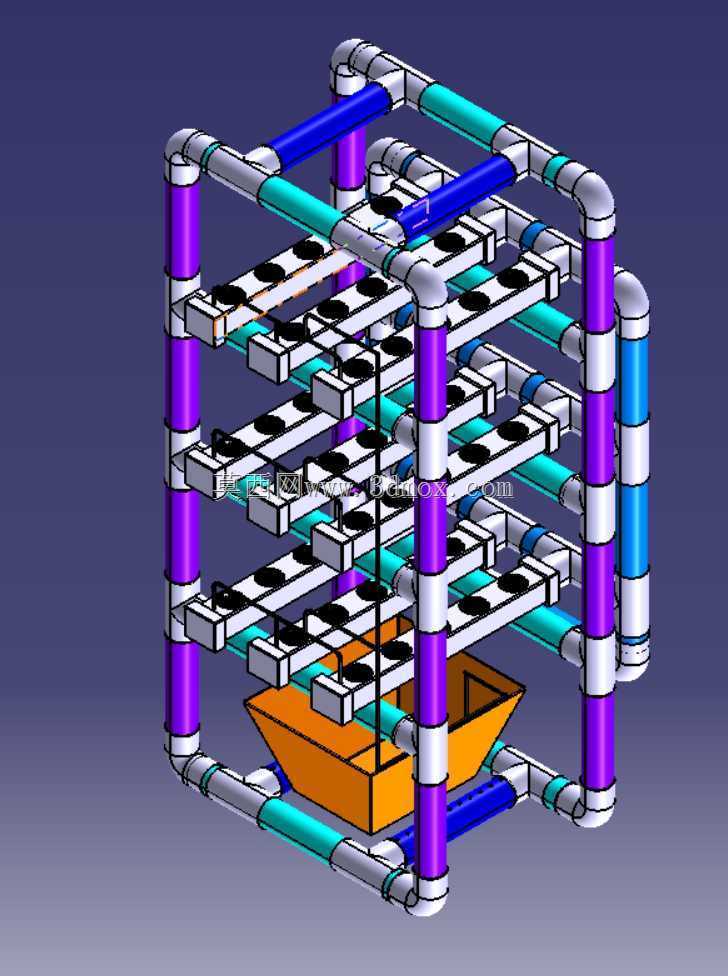

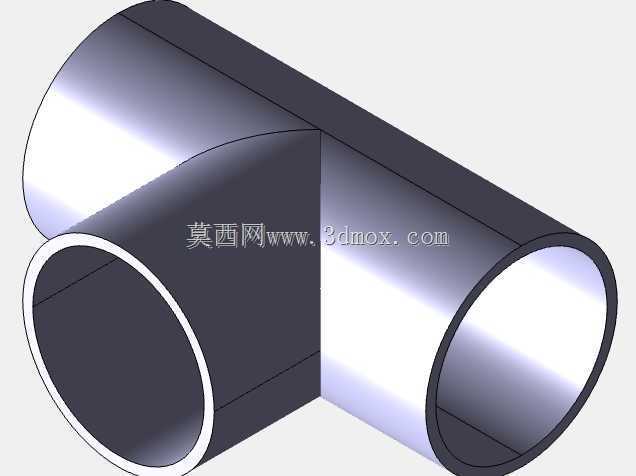

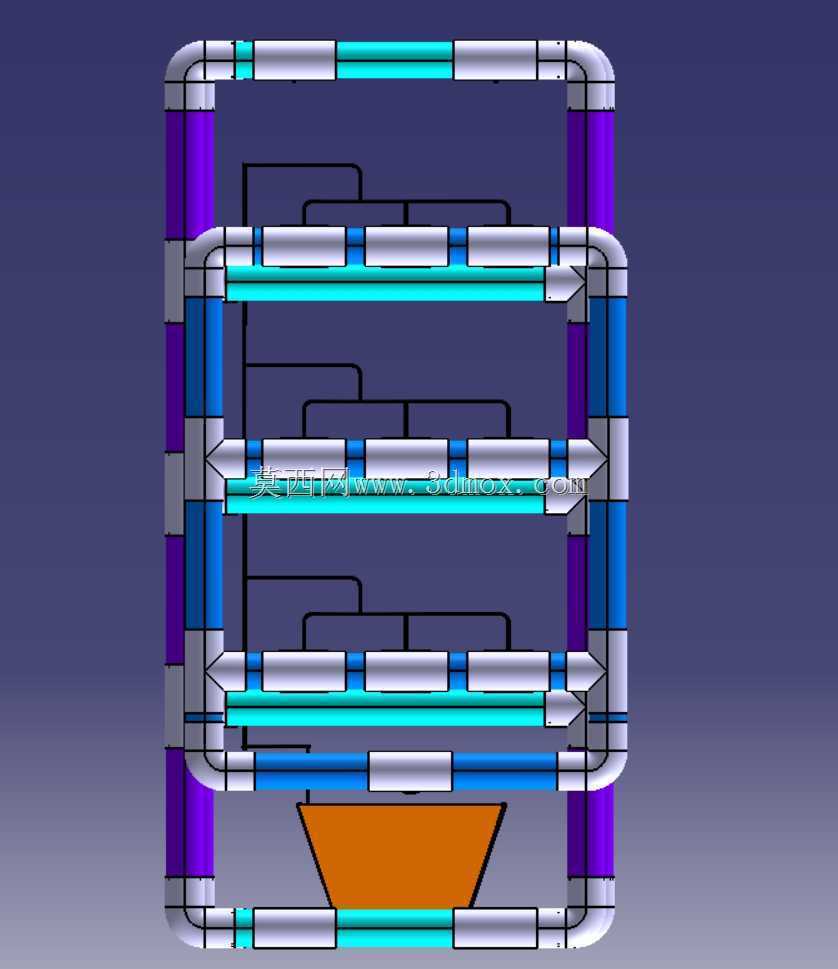

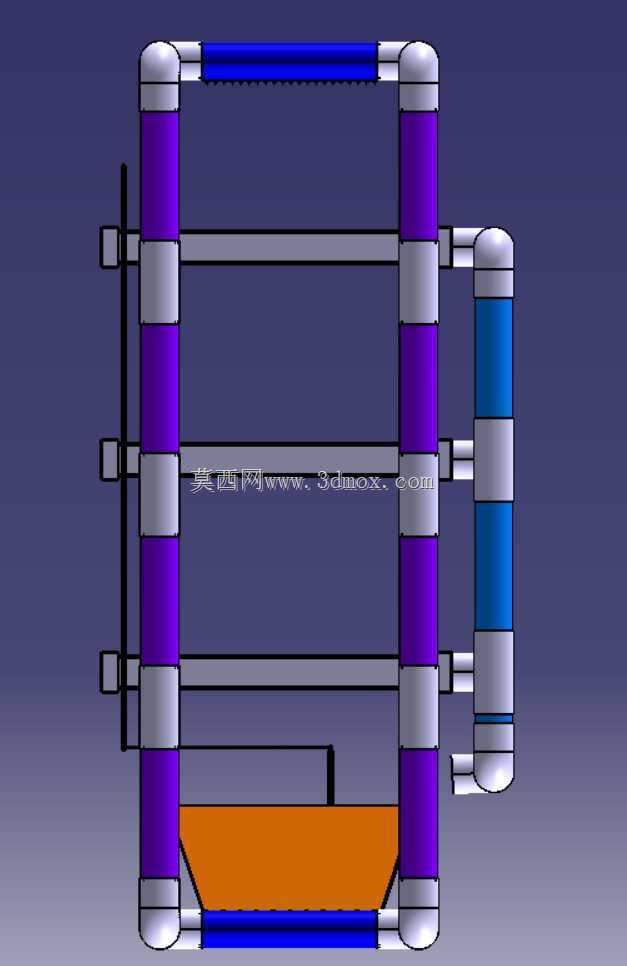

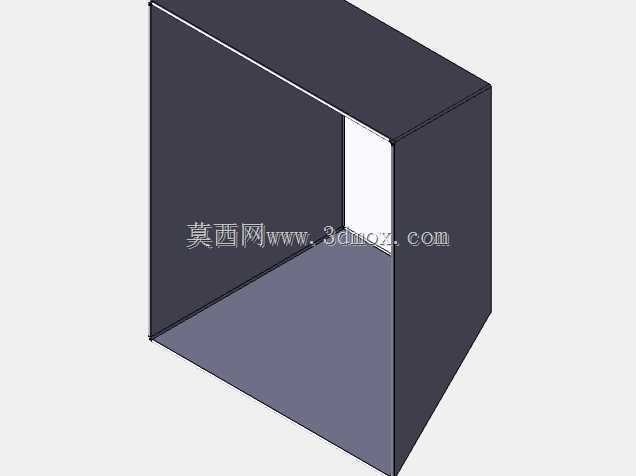

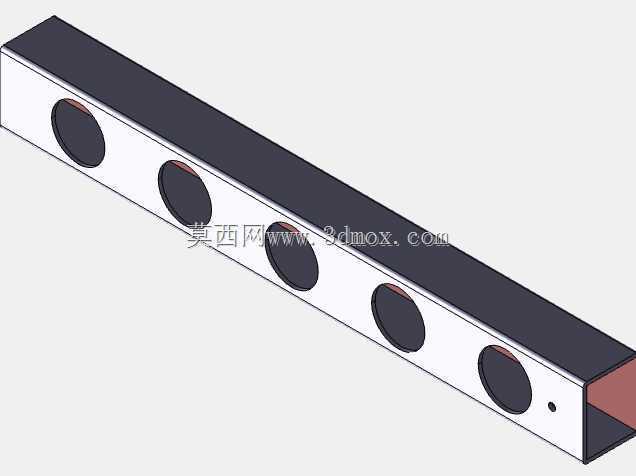

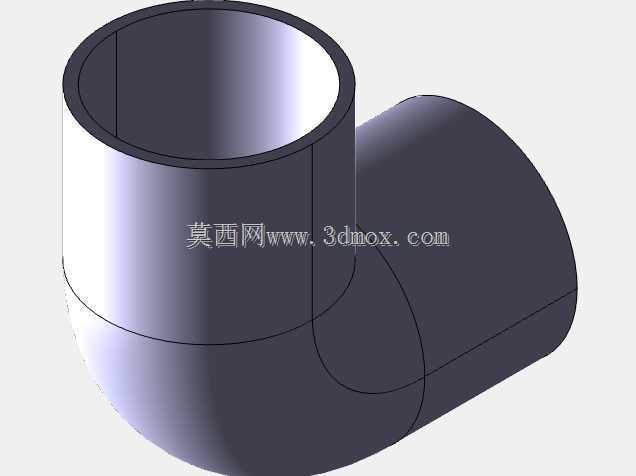

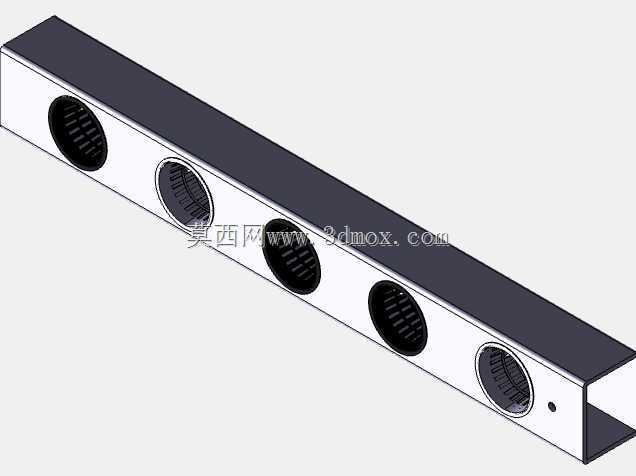

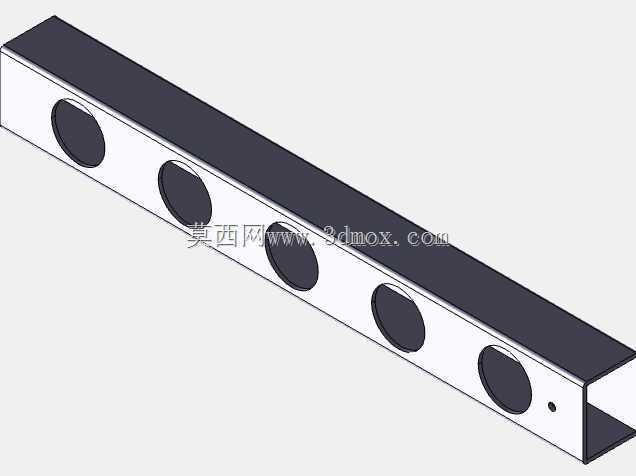

　　这套垂直水培结构的设计初衷，是解决室内垂直农业场景下种植空间利用率不足、水肥循环路径排布混乱的问题，目前在都市阳台种植、小型植物工厂叶菜培育场景中已经有大量同逻辑结构的落地应用。从结构组成来看，整体采用模块化管道拼接框架，竖向支撑管与横向连接管通过标准弯头管件拼接成立体框架，不需要额外焊接工序，所有管件接口采用标准承插结构，现场组装只需要配套密封件即可完成搭建，不需要专业焊接设备，大幅降低了现场安装的门槛。框架内部分层设置种植承载板，每一层承载板上预留标准化种植孔位，孔位间距按照常见叶菜类作物的成株冠幅设计，避免作物生长后期叶片互相遮挡光照，同时预留的间隙可以保证层间空气流通，降低高湿环境下作物病害发生的概率。框架底部设置储液槽，

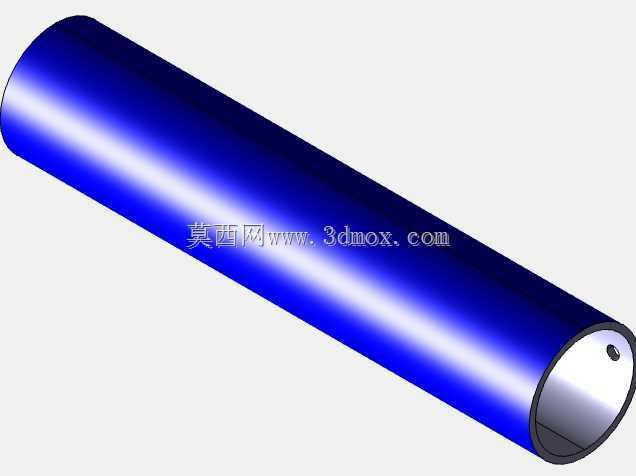

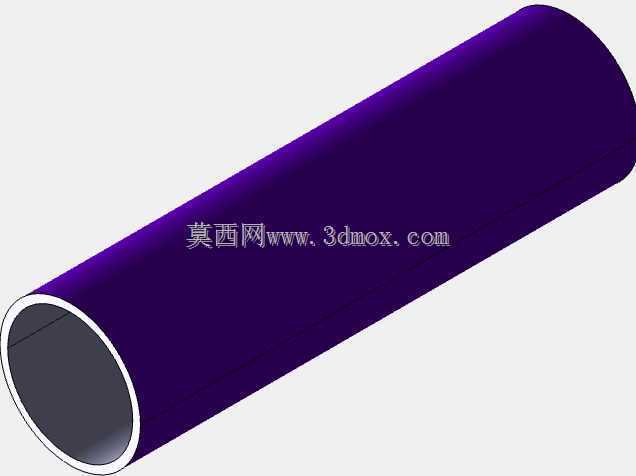

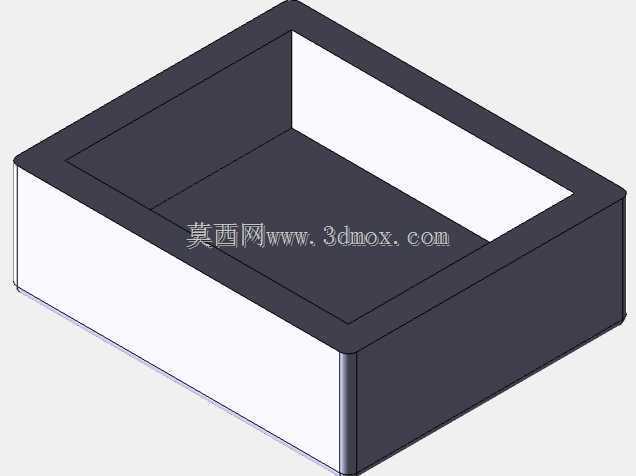

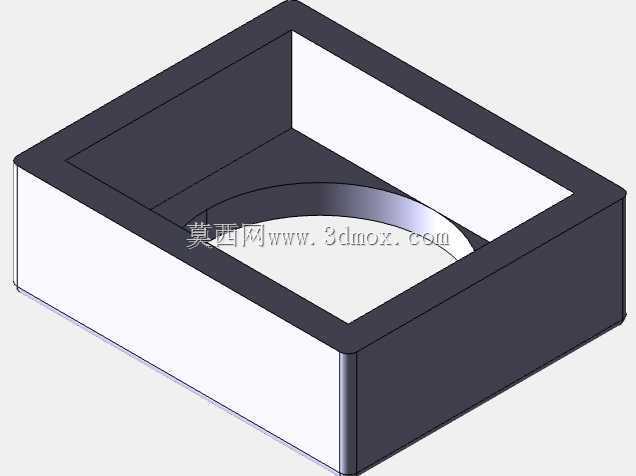

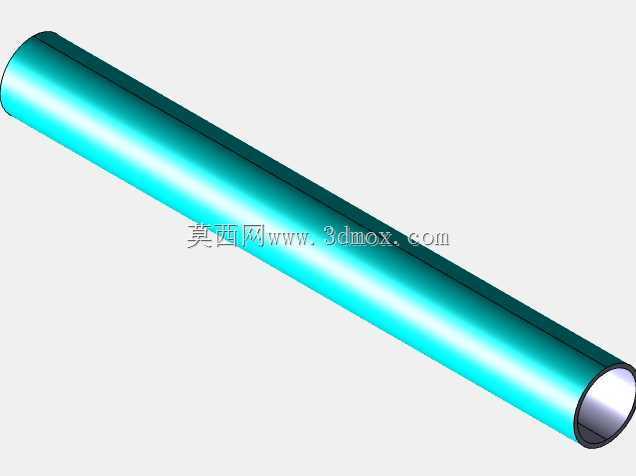

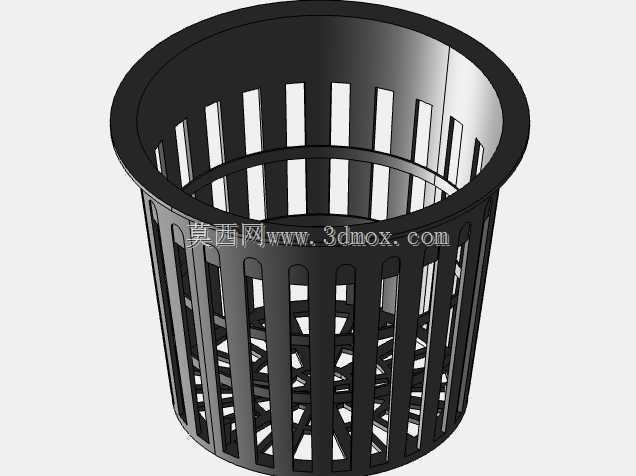

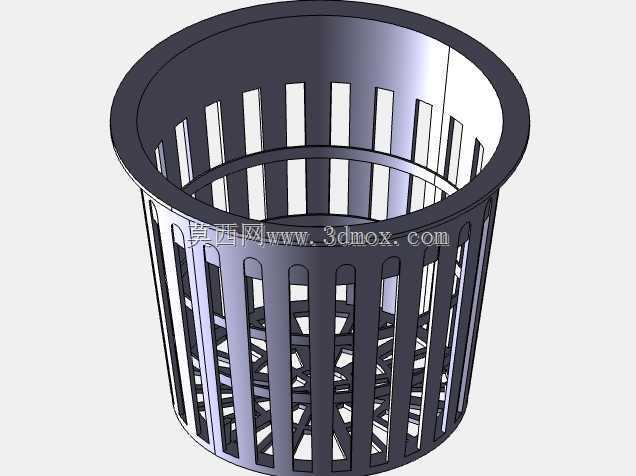

　　作为水肥混合液的暂存容器，槽体边缘与底部框架的横向管道做嵌入式固定，不需要额外的紧固件即可完成定位，储液槽的容积按照单架满负荷种植时3-5天的水肥消耗量设计，避免频繁补液增加运维工作量，同时槽体底部预留排液接口，方便定期更换营养液时排空残液。设计过程中优先考虑了结构的承重冗余，竖向支撑管的壁厚选型按照每层承载板满负载（含种植杯、植株、营养液残留）的1.5倍安全系数计算，避免长期使用过程中框架出现蠕变变形，横向连接管除了承担框架拉结作用外，部分管段集成了营养液输送流道，不需要额外在框架外侧布设输液管路，让整体结构更加整洁，减少管路外露带来的积灰、磕碰损坏风险。从安装边界来看，整体框架的外轮廓尺寸适配常规室内种植场景的空间预留，

　　宽度控制在单人伸手可触及两侧种植位的范围，不需要探身即可完成所有种植位的采收、运维操作，高度方向按照普通成年人站立操作的舒适高度设置分层，最上层种植位不超过成年人抬手操作的舒适区间，最下层种植位距离地面预留足够间隙，避免地面潮气直接侵蚀种植板，同时方便清理架底掉落的残叶。层间的高度差根据不同作物的生长高度做了模块化适配，用户可以根据种植作物的类型调整横向管道的固定位置，更改层间距，比如种植株高较高的作物时可以适当拉大层间距，种植小型叶菜时可以缩小层间距提升单位面积种植量。框架的管道材质选型兼顾了耐水腐蚀与结构强度，长期接触水肥溶液不会出现锈蚀、析出有害物质的问题，所有与营养液接触的流道内壁做光滑处理，减少营养液中的杂质附着堆积，

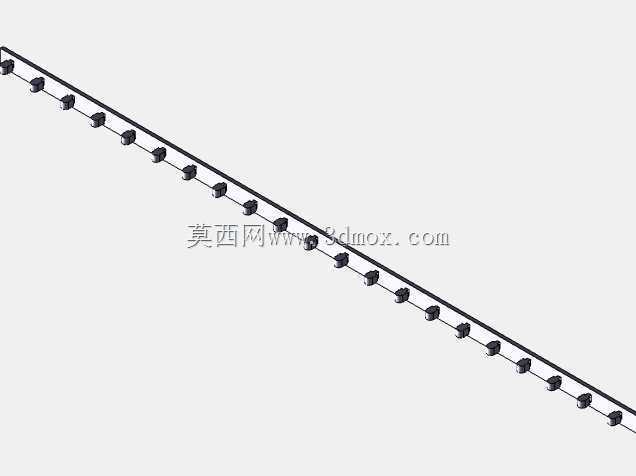

　　降低流道堵塞的概率。种植承载板采用镂空加强筋设计，在保证整体平整度的前提下降低自身重量，板体与框架横向管道采用卡扣式连接，不需要工具即可快速拆卸，方便定期对种植板进行清洗消毒。这套结构没有复杂的传动或电控部件，整体可靠性高，日常运维只需要定期检查管路密封情况、更换营养液即可，适合没有专业设备维护能力的普通种植用户使用，同时模块化的设计让零部件替换成本极低，某一段管件损坏时只需要更换对应标准件即可，不需要整体拆解框架。在实际应用中，这套结构既可以单独摆放用于小面积种植，也可以多组并排拼接形成规模化种植区，拼接时相邻框架可以共用竖向支撑管，进一步降低整体搭建成本，框架顶部预留了补光灯安装位，可以直接固定植物补光灯具，不需要额外搭设灯架，适配室内全人工光种植的场景需求。
