二分之一英寸外螺纹弯柄截止阀结构设计

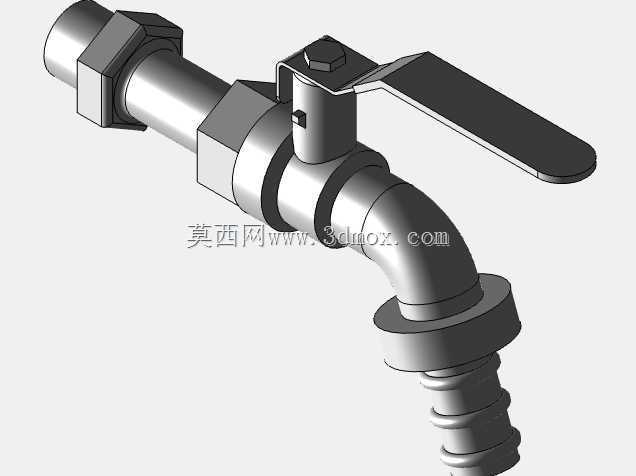

　　在流体输送管路的终端控制场景里，这类小通径直柄弯出式截止阀的应用覆盖范围极广，从民用供水支路、小型实验设备流体回路到小型化工加药管线的终端控制，都能见到这类结构的身影。不同于直通式截止阀的直线流道设计，这款产品采用90度弯流出结构，进水端采用外螺纹加六角锁紧螺母的结构，可直接对接硬管管路的内螺纹接口，六角部位预留标准扳手夹持位，安装时可通过普通开口扳手完成锁紧作业，无需定制专用工装。出水端采用竹节式倒刺结构，可直接插接柔性软管，倒刺的环形凸起可在软管套接后形成多道密封防线，配合喉箍锁紧后可耐受0.6MPa以内的流体工作压力，不会出现软管脱开、渗漏的问题。

　　操作端采用扁平长柄杠杆结构，手柄与阀芯的连接部位采用四方轴配合防松螺母锁紧，避免长期开关操作后手柄出现松旷打滑的问题，手柄的长度经过力矩匹配设计，操作人员无需借助额外工具，仅靠手部力量即可完成阀芯的全开与全关操作，手柄的扁平造型贴合手部施力角度，频繁操作也不会出现硌手的问题。阀芯部位采用硬密封配合结构，密封面经过研磨处理，全关状态下可实现零渗漏，阀杆部位采用填料密封结构，长期使用出现渗漏时可通过压紧填料压盖的方式恢复密封性能，无需整体更换阀门，降低后期维护成本。

　　从安装边界来看，这款阀门的进水端外螺纹为标准1/2管螺纹，螺纹有效长度可满足常规壁厚管路的连接需求，锁紧螺母的六角对边尺寸符合通用五金配件的标准规格，安装时扳手的操作空间预留充足，不会出现周边管路干涉导致无法锁紧的问题。出水端竹节接头的外径与常用的内径12mm输水软管、输气软管匹配，竹节段的长度可保证软管套接深度达到15mm以上，配合喉箍锁紧后可承受管路内的水锤冲击，不会在压力波动时出现脱管问题。整体结构的流道转弯处采用圆弧过渡设计，流体经过时的阻力损失远小于直角转弯结构，可降低管路输送过程中的压力损耗，对于小流量输送场景来说，这种流道设计可有效减少泵组的输出压力需求，降低系统整体能耗。

　　在结构设计的细节处理上，阀体的进水端与弯流出段采用一体加工成型结构，不存在焊接接缝，从根源上避免了焊缝部位长期受流体冲刷出现腐蚀渗漏的问题。手柄的限位结构集成在阀体上部，全开和全关位置都有硬限位挡块，操作人员扳动手柄到限位位置即可确认阀门处于全开或全关状态，无需额外观察流道状态，降低现场操作的判断难度。阀杆的升降行程经过精准匹配，全关状态下密封面的压紧力控制在合理范围内，既可以保证密封效果，又不会因为压紧力过大导致密封面过早磨损，延长阀门的整体使用寿命。

　　这类小通径截止阀在实际选型过程中，需要重点关注安装位置的操作空间，手柄的转动半径范围内不能有其他管路或设备结构遮挡，否则会导致阀门无法完全开关。另外在连接软管时，需要根据输送介质的特性选择匹配材质的软管，比如输送弱酸碱介质时需要选用耐酸碱的橡胶软管，输送饮用水时需要选用食品级软管，避免介质与软管材质发生反应影响流体品质。日常维护过程中，不需要对阀门进行整体拆解，仅需要定期检查阀杆填料部位的渗漏情况，以及手柄连接螺母的紧固状态即可，维护操作十分简便，适合在无人值守的小型管路系统中长期使用。
