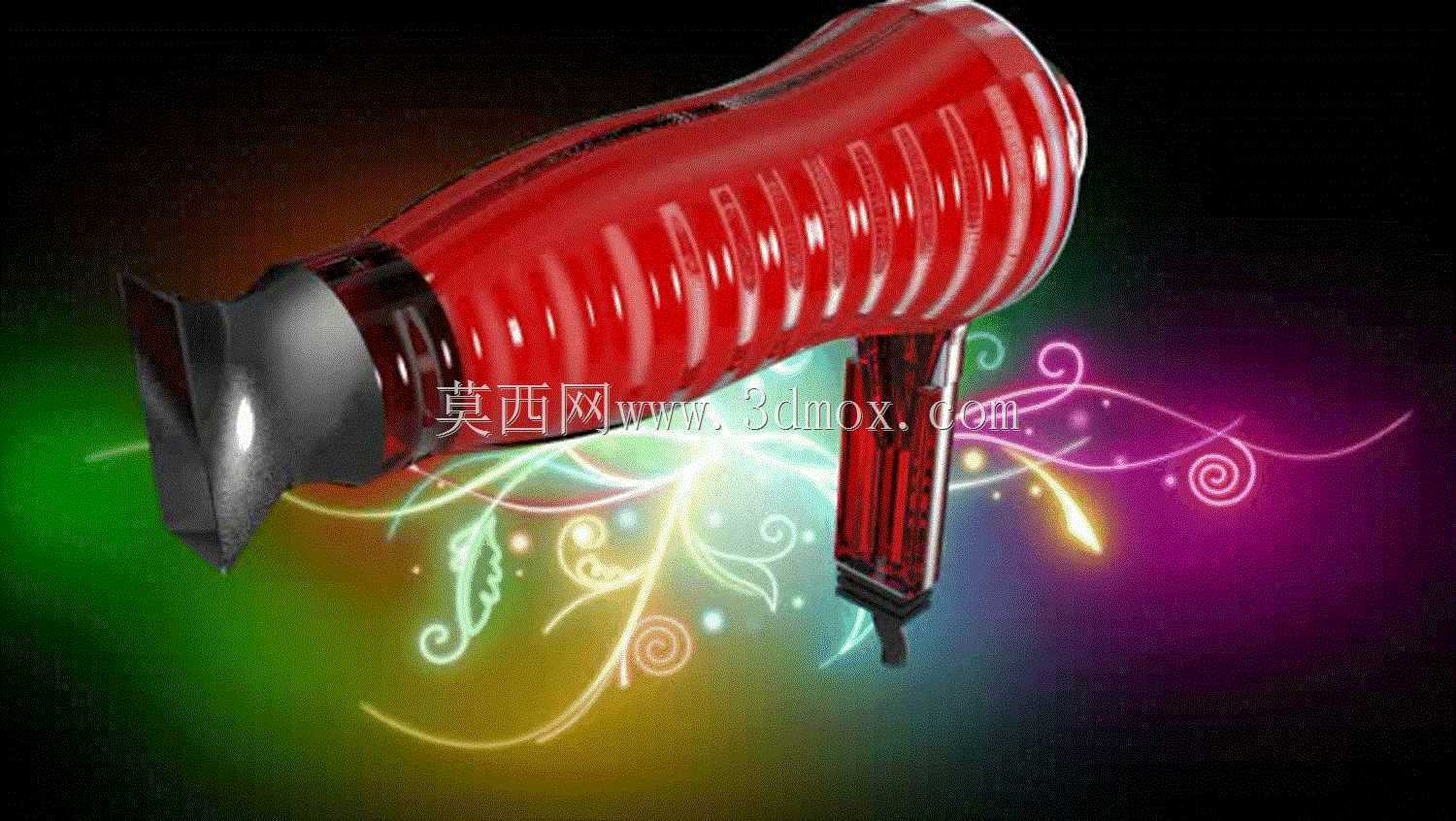

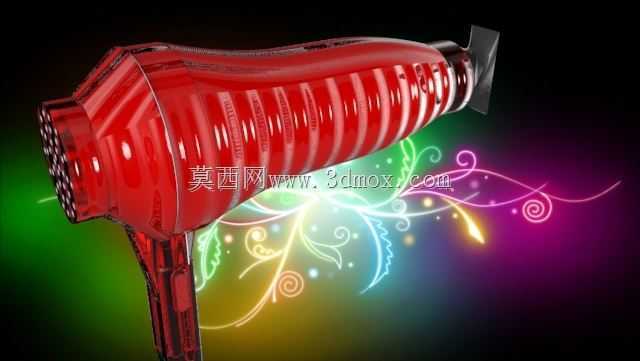

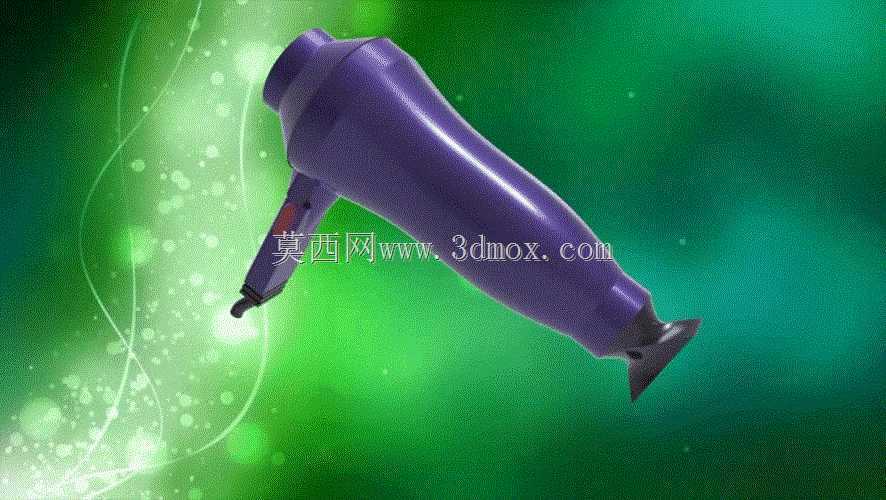

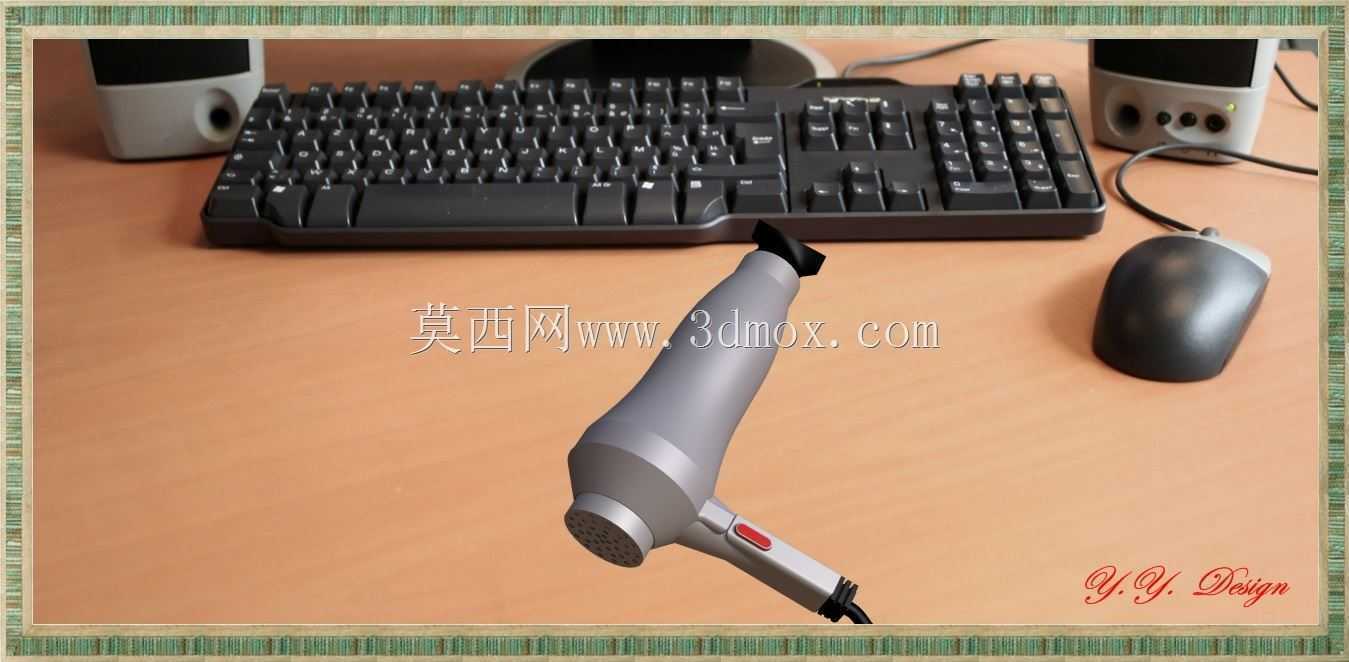

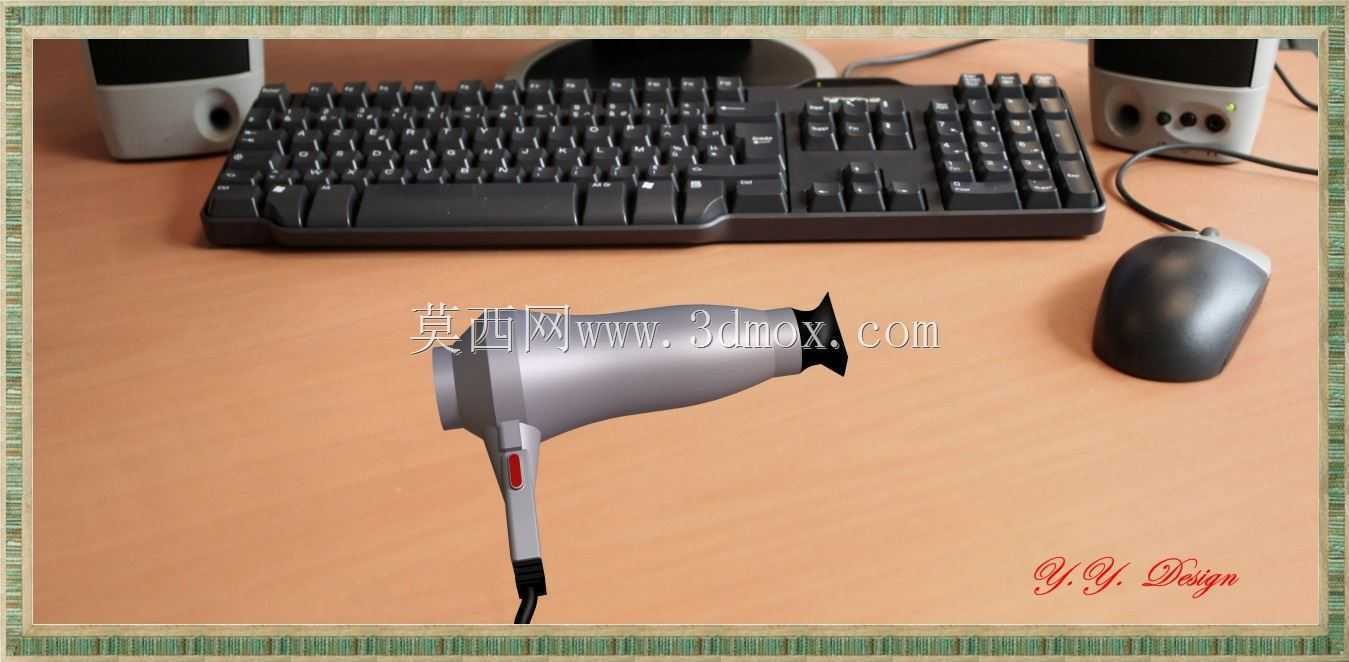

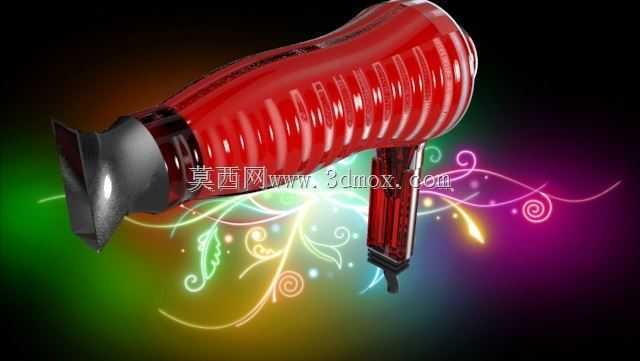

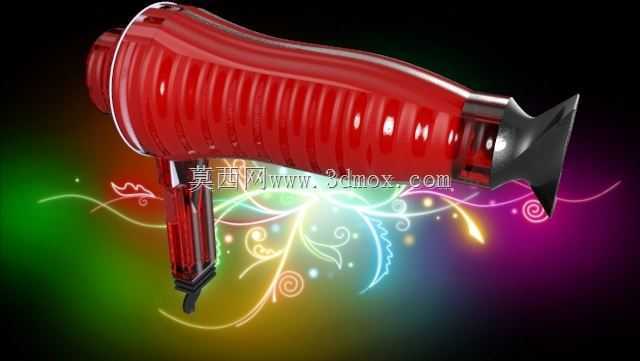

家用手持电吹风整机结构三维设计

　　这款手持电吹风的三维结构设计，首先要兼顾日常家用与美发沙龙场景的使用需求，在结构排布上优先考虑手持操作的重心平衡，避免长时间握持产生的腕部疲劳。整机外壳采用分段式注塑结构，风筒主体与手柄衔接处做了圆弧过渡处理，既能够降低注塑生产时的应力集中问题，也能让内部走线的弯折半径符合安规要求，避免电源线长期弯折出现绝缘层破损。

　　从功能实现的角度看，风筒内部的流道设计是核心部分，进风区域设置在手柄尾端与风筒尾部的衔接位置，搭配内置的导流筋结构，能够让进风气流均匀通过发热组件区域，避免局部风阻过大导致的发热丝过热问题，同时也能降低整机运行时的风噪。风筒前端的集风嘴采用卡扣式快拆结构，与风筒出风口的配合间隙控制在0.3mm以内，既保证安装后的稳固性，也能实现不同造型风嘴的快速替换，满足直发、卷发等不同美发场景的气流集中需求。

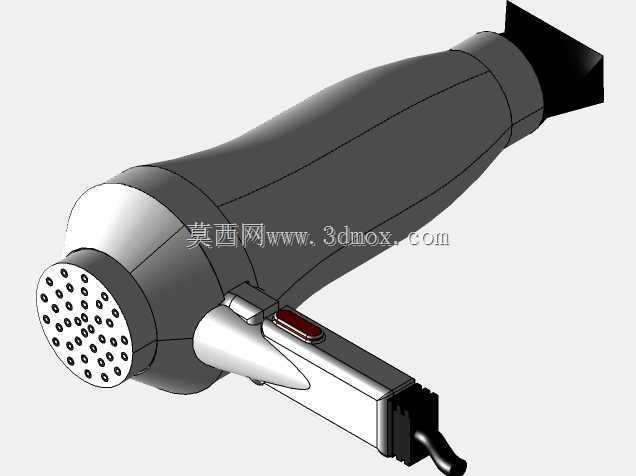

　　手柄部分的结构设计充分考虑了人机工程学，握持区域的截面采用椭圆造型，表面的防滑筋条深度控制在0.8mm，既不会因为筋条过深硌手，也能保证手部潮湿时的握持摩擦力。手柄内部预留了开关组件、温控模块与电源线的安装空间，各元器件之间的安装间隙保留至少2mm的安全距离，满足电器绝缘的安规要求，开关按键的按压行程设置在1.2mm，按压力度控制在3N左右，兼顾操作反馈感与长期使用的按键寿命。

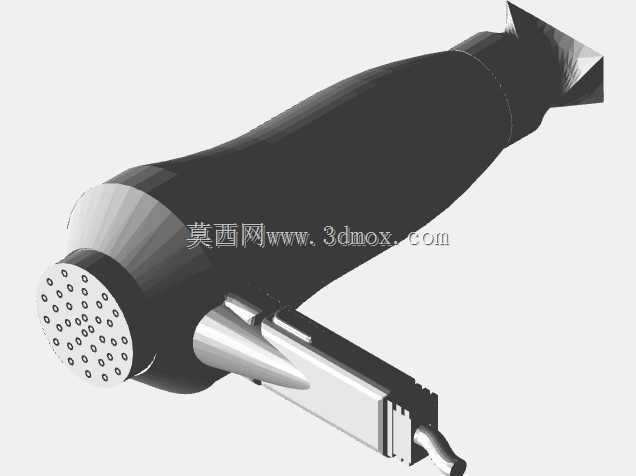

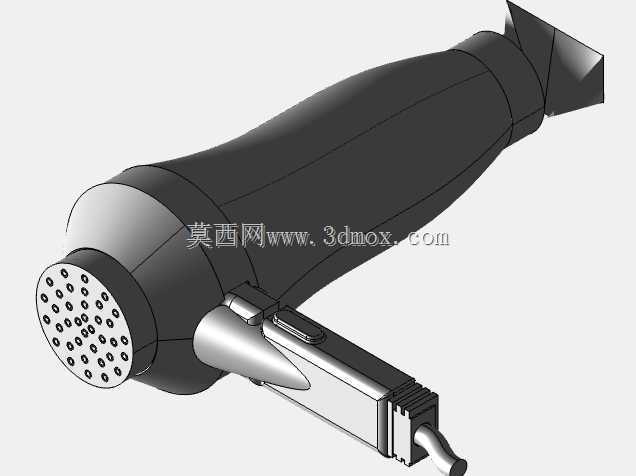

　　外形尺寸方面，整机总长度控制在220mm左右，风筒最大直径为85mm，手柄长度为110mm，握持位置的截面周长为140mm，适配绝大多数成年人的手型尺寸。安装边界上，内部发热架的固定采用三点式卡扣结构，不需要额外螺丝固定，能够减少整机的装配工序，发热架与风筒内壁之间保留5mm的隔热间隙，填充隔热材质后能够避免外壳表面温度过高，使用时的外壳接触温度控制在45摄氏度以内，符合家用电器的安全标准。

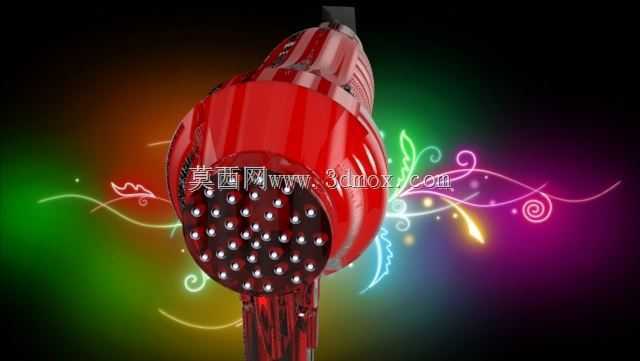

　　在细节结构处理上，风筒尾部的进风网采用0.5mm孔径的网格结构，既能够阻挡毛发、大颗粒灰尘进入机身内部，也不会因为网孔过小导致进风量不足，进风网与机身采用卡槽式固定，方便日常拆卸清理积尘。机身的合模线设置在风筒与手柄的侧面居中位置，后续表面做喷涂处理时能够更好地遮盖合模线痕迹，提升产品的外观质感。内部的电机安装座采用减震橡胶圈包裹的结构，能够抵消电机高速运转时产生的震动，降低整机运行时的震感，提升使用体验。

　　从结构可靠性角度出发，整机所有卡扣结构的扣合量都设置在1.2mm，拔脱力控制在15N以上，避免日常使用中出现外壳松脱的问题，电源线出口位置做了防弯折的护套结构，护套长度为25mm，能够分散电源线弯折时的应力，提升电源线的使用寿命。温控模块的安装位置紧贴发热架的出风侧，能够实时监测出风温度，当温度超过安全阈值时自动切断发热组件供电，避免出现过热起火的安全隐患，整个结构设计在满足功能需求的前提下，尽可能减少零部件数量，降低生产装配的复杂度，兼顾量产的可行性与使用的可靠性。
