手摇木质木蛇玩具自动机三维结构

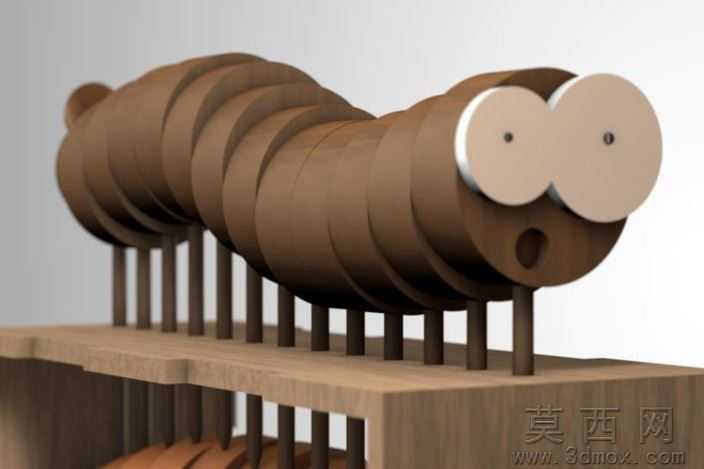

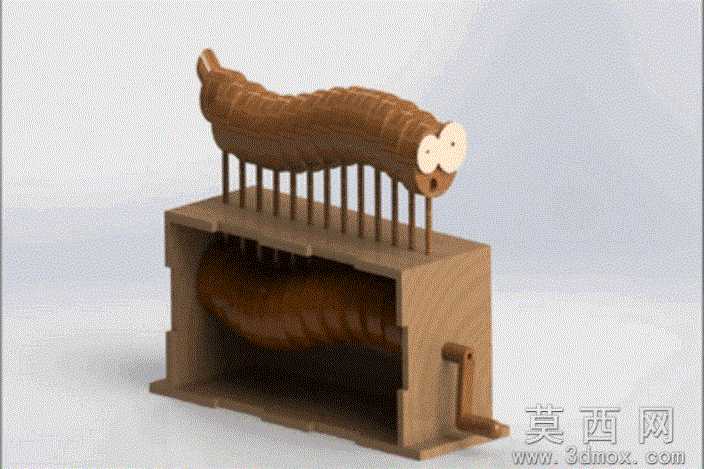

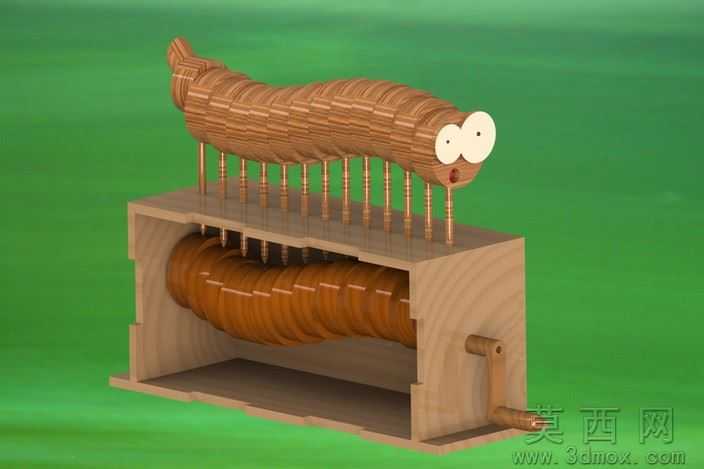

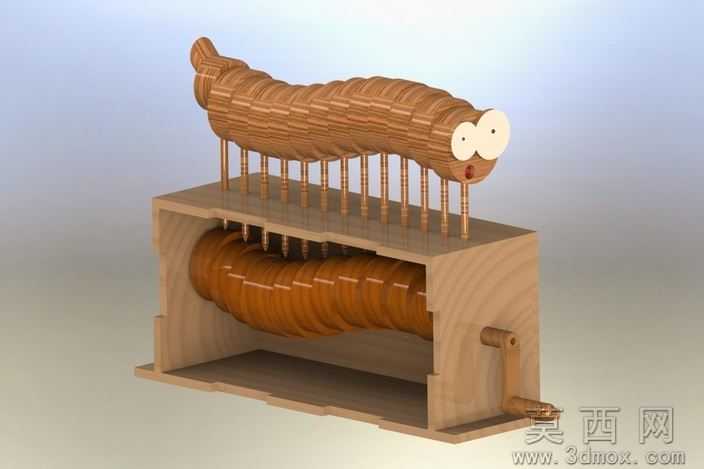

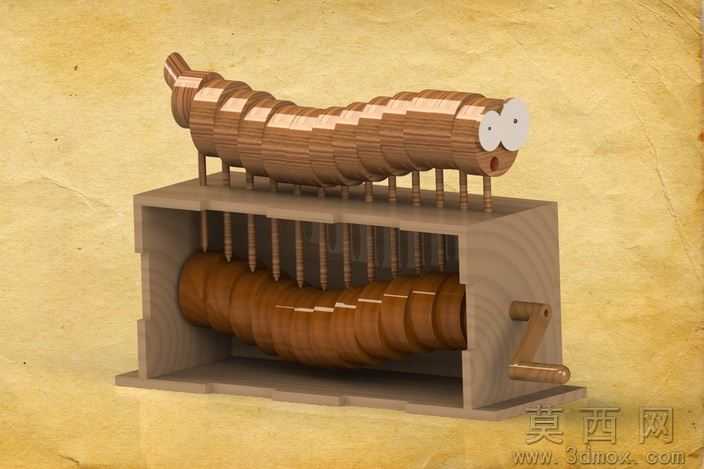

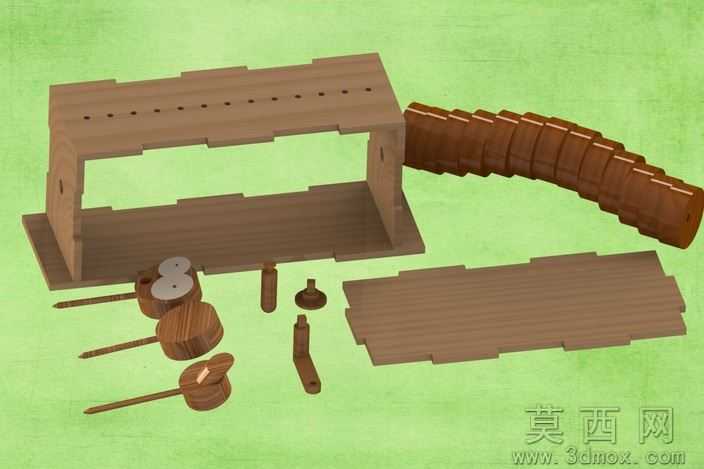

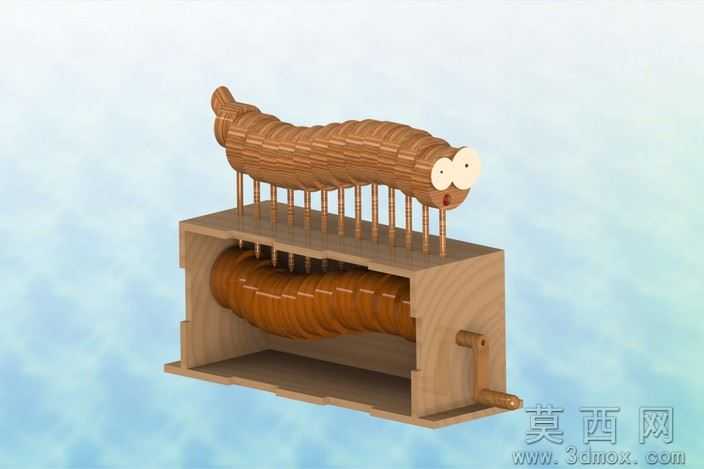

本模型为手摇驱动的木质木蛇玩具自动机，建模阶段以SolidWorks2012为核心平台完成全参数化设计，首先搭建整体机架的基准坐标系，依次完成箱体框架、手摇曲柄、内置凸轮轴、竖向顶杆、分段式木蛇躯体的零件建模，每个零件均添加完整的尺寸约束与几何约束，确保修改任意参数时关联特征可同步更新，避免建模过程中出现特征报错或装配干涉问题。参数设计层面，整体模型总尺寸控制在15cm×10cm×18cm区间，适配桌面摆件与玩具把玩的尺寸需求，凸轮轮廓采用多段升程-回程曲线设计，每根顶杆对应独立的凸轮型面，相邻凸轮的相位角依次偏移15度，确保摇动手柄时木蛇躯体可呈现连贯的波浪蠕动效果，所有木质零件的壁厚统一设置为8mm，兼顾结构强度与轻量化木质玩具的质感需求。渲染材质环节，所有结构件统一赋予哑光榉木材质，调整木纹纹理方向与零件加工方向保持一致，添加轻微的木材表面凹凸纹理与哑光清漆的微弱反光效果，木蛇眼部采用米白色哑光塑料材质，背景搭配浅灰色哑光摄影背景板，采用三点布光方案突出木质结构的层次感与机构运动的视觉焦点，还原手工木质机械玩具的复古质感。结构原理上，本模型采用纯机械凸轮传动结构，无需额外电子元件，摇动手摇曲柄时会带动箱体内的凸轮轴同步旋转，凸轮轮廓的升程变化会推动对应位置的竖向顶杆做上下往复运动，不同相位的顶杆依次抬升、下落，带动上方铰接的分段式木蛇躯体产生连续的蠕动爬行效果，模拟真实蛇类移动的动态观感，所有运动副均采用间隙配合设计，预留0.2mm的装配间隙，确保木质结构在3D打印或手工制作时可顺畅运动，不会出现卡滞问题。软件兼容层面，模型除原生SolidWorks2012格式外，同时导出STEP、IGES通用中间格式，可兼容UG、Pro/E、Catia等主流三维CAD软件打开编辑，也可直接导入切片软件用于FDM 3D打印制作，所有零件均为可编辑实体特征，无破面、无缺失特征，方便使用者根据自身需求调整尺寸、修改结构或添加个性化装饰细节。研发教学应用层面，本模型可作为中小学科创教育、机械原理启蒙的教学案例，帮助学习者直观理解凸轮机构的运动原理、相位差设计与机械传动的基础逻辑，也可作为木质玩具设计、文创产品开发的参考原型，同时适合机械爱好者作为手工制作、3D打印的实操项目，通过实物装配理解机械结构的配合关系与运动逻辑，兼具趣味性与教学实用性。
