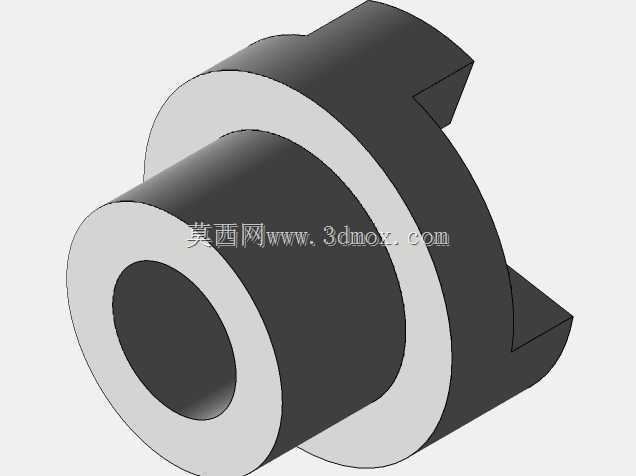

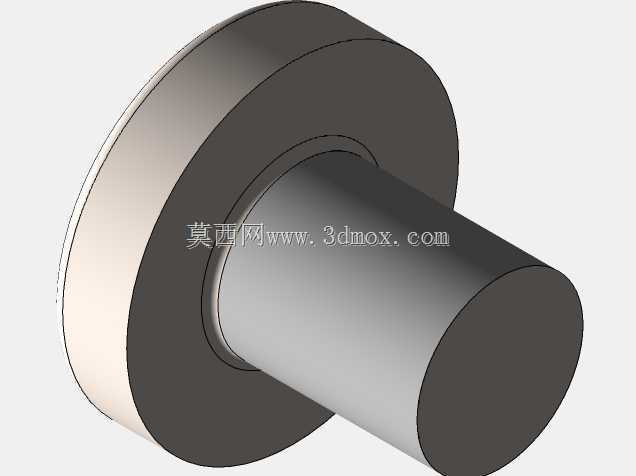

带法兰底座空心圆柱支撑结构件

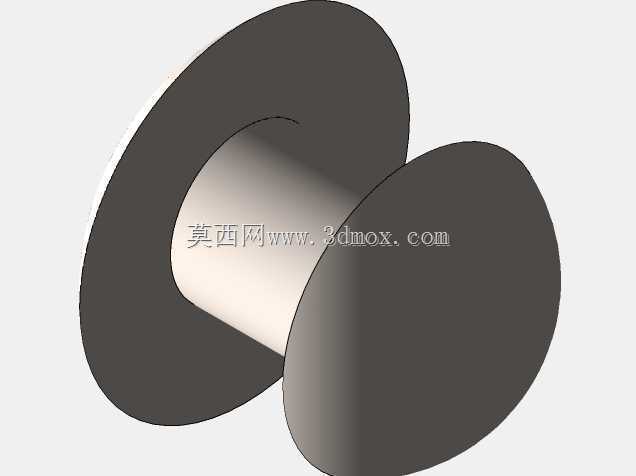

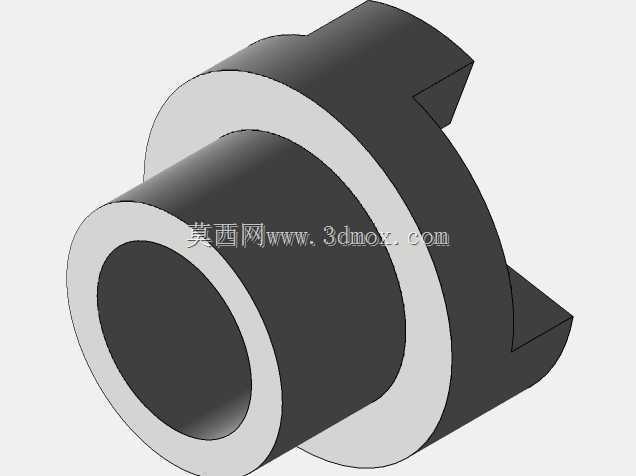

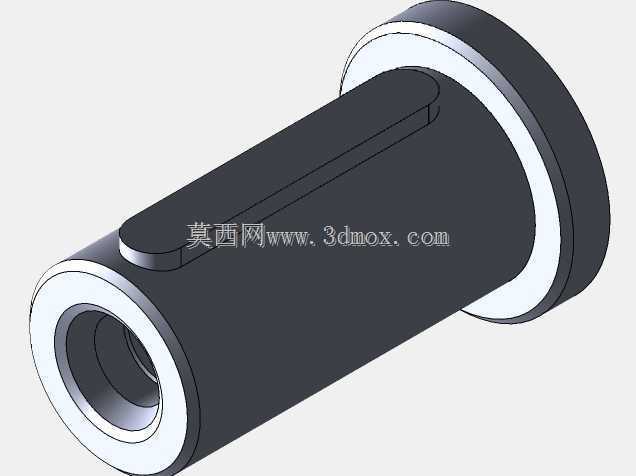

　　在自动化生产线的工装定位工位、小型流体管路的支撑固定场景、低压配电柜体内部的绝缘支撑安装环节，这类带法兰底座的空心圆柱结构件是十分常见的基础零部件，很多刚入行的结构设计人员容易忽略这类零件的细节设计，往往直接套用标准件库的模型，实际落地时经常出现安装干涉、支撑强度不足、同轴度偏差超差的问题。从结构本身来看，该零件采用一体成型的结构设计，底部为圆盘式法兰底座，上部为等直径空心圆柱筒体，法兰与筒体的衔接位置做了小尺寸的内圆角过渡，避免应力集中导致的根部断裂问题，这一细节在承受侧向载荷的使用场景下尤为关键，比如在工装夹具上作为工件定位套使用时，工件频繁装拆带来的侧向冲击力会持续作用在筒体与法兰的衔接位置，直角过渡的结构很容易在反复冲击下出现裂纹，而合理的圆角过渡可以将应力分散到更大的接触面上，提升零件的疲劳寿命。

　　从功能特性上区分，这类空心圆柱结构根据使用场景的不同，可实现多重作用：当筒体内部穿装螺杆、定位销时，可作为支撑隔套使用，通过控制筒体的轴向长度精准控制两个安装面之间的间隔距离，避免锁紧时连接件被压溃；当内部走流体介质时，可作为短距离的流体导流通道，法兰底座上的安装孔可通过螺栓直接固定在设备面板上，配合密封垫圈即可实现端面密封，无需额外焊接连接法兰，减少了装配工序；在电气安装场景中，采用绝缘材质加工的该类结构可作为母线排的支撑绝缘柱，空心结构可减轻自身重量，同时降低材料成本，法兰的大接触面积可有效分散支撑压力，避免在薄板安装面上留下压痕。

　　设计这类零件时，首先要明确安装边界条件：法兰底座的外径需要大于筒体外径至少1.5倍，才能保证安装后的稳定性，若法兰直径过小，螺栓锁紧时法兰面容易出现翘曲变形，导致筒体轴线与安装面不垂直，后续穿装部件时会出现卡滞问题；法兰上的安装孔通常采用均匀分布的设计，孔位的中心圆直径需要避开筒体的壁厚范围，避免钻孔时钻穿筒体侧壁，同时安装孔的直径要比配套使用的螺栓直径大0.5-1mm，预留出装配时的位置调整余量，抵消安装面板上孔位的加工误差。筒体的内径尺寸需要根据穿装部件的外径确定，若作为定位套使用，内径与定位件的配合公差通常选H7/g6的间隙配合，既保证装拆顺畅，又不会出现过大的晃动间隙；若作为流体通道，内径需要根据介质流量、流速计算确定，避免通流面积不足导致的压损过大问题。筒体的壁厚设计需要综合考虑承受的载荷、使用的材质，若采用金属材质加工，常规轻载场景下壁厚不小于2mm即可满足强度要求，若采用塑料材质加工，壁厚需要适当增加到3mm以上，避免注塑成型时出现缩痕、翘曲的问题，同时保证足够的支撑强度。

　　在实际建模过程中，需要特别注意几个容易出错的细节：一是法兰底座的下端面需要保证平面度要求，通常平面度公差控制在0.1mm以内，保证安装后与安装面完全贴合，不会出现倾斜；二是筒体的内孔与法兰下端面的垂直度公差需要控制在0.05mm/100mm以内，若作为定位结构使用，垂直度超差会直接导致工件定位精度不达标；三是筒体的上端面需要做倒角处理，去除加工毛刺，同时方便穿装部件时的导入，避免尖锐的棱边划伤配套零件的表面。另外，空心结构的设计并非单纯为了减重，在部分场景下，内孔还可以作为注油通道、走线通道使用，设计时需要根据实际使用需求确认内孔的粗糙度要求，若有流体通过，内孔粗糙度需要达到Ra1.6以下，减少介质流动的阻力，若仅作为穿线或穿螺栓使用，内孔粗糙度达到Ra6.3即可满足使用要求，无需过高的加工精度徒增成本。

　　这类零件的安装方式十分简便，通常是在法兰底座上加工2-4个通孔，使用螺栓穿过通孔将零件固定在安装基准面上，部分需要频繁更换的场景也会在法兰底座上加工沉孔，使用内六角螺栓锁紧，保证法兰端面没有凸起的螺栓头，避免与其他部件发生干涉。在选型适配时，需要先确认安装空间的径向尺寸，保证法兰底座的直径不会与周边的其他零部件产生干涉，同时要确认筒体的轴向长度，伸出的长度既要满足支撑、定位的高度要求，又不能过长导致筒体悬臂过大，承受载荷时出现弯曲变形。很多设计人员在选型时只关注内径和总高度，忽略了法兰的厚度参数，实际上法兰厚度直接决定了底座的刚性，若法兰厚度过薄，螺栓锁紧时法兰会发生形变，导致整个零件的安装精度下降，通常法兰厚度不小于筒体壁厚的1.2倍，才能保证足够的锁紧刚性。
