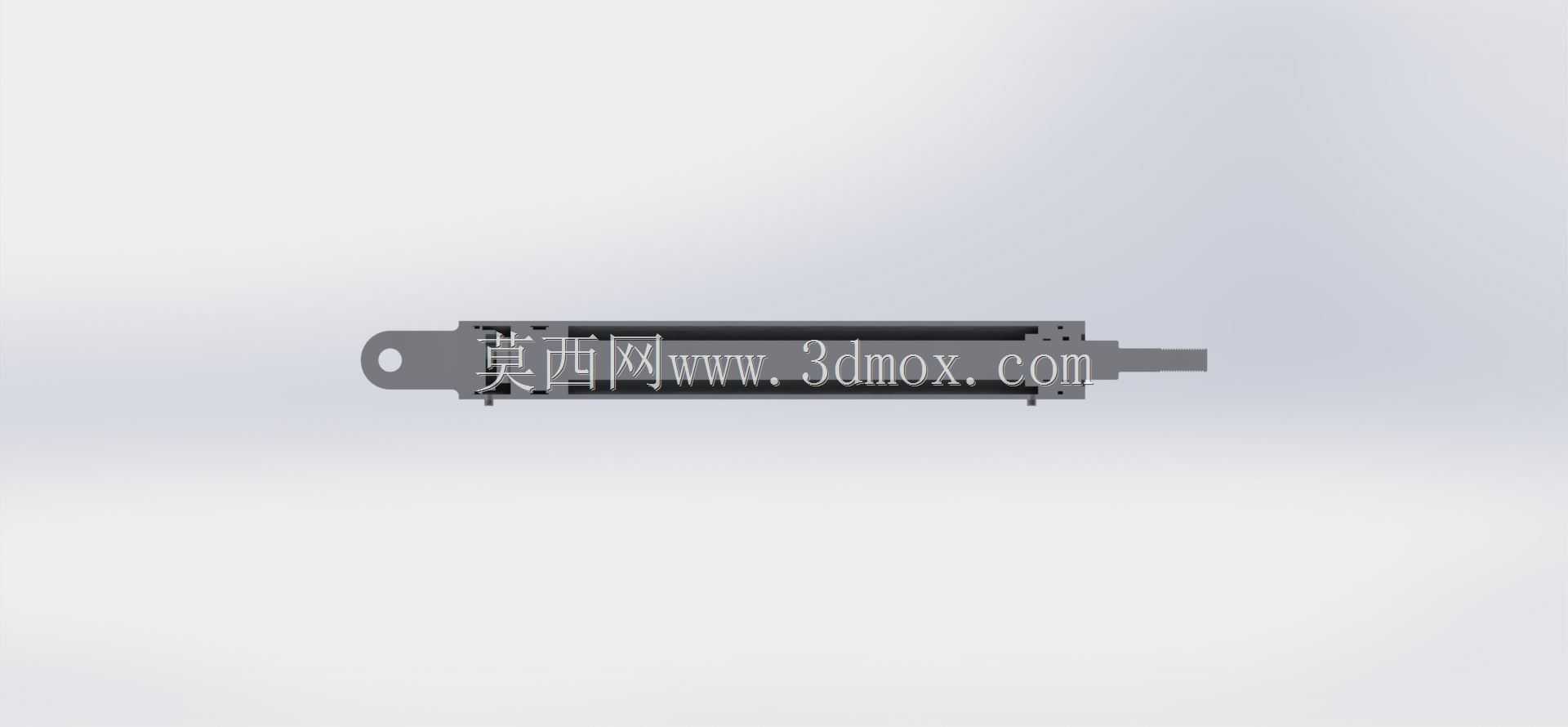

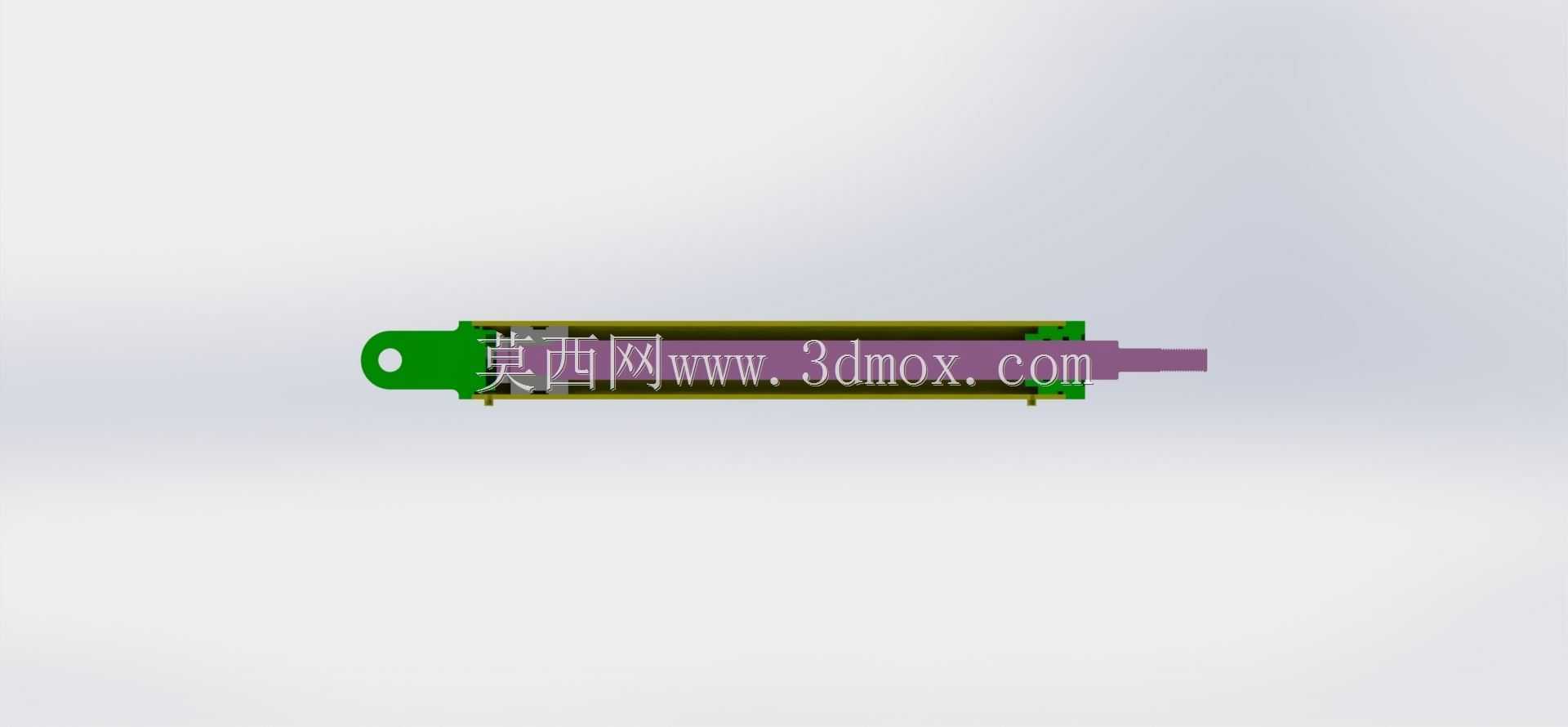

笔型微型气动直线驱动气缸结构

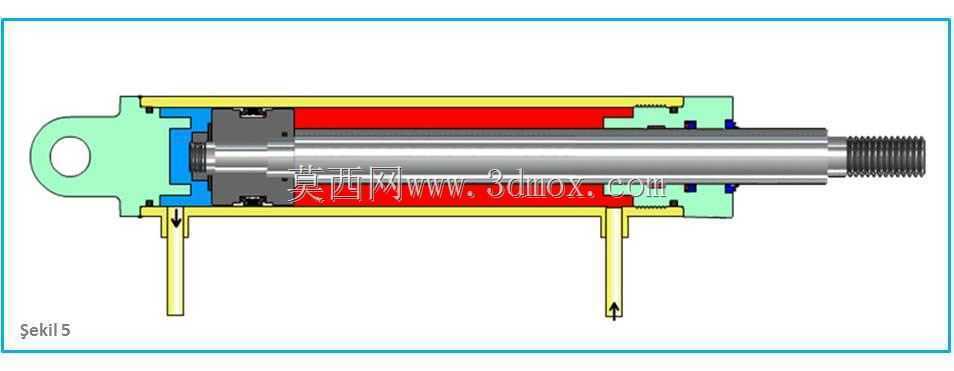

　　这类笔型微型气缸在轻工自动化生产线、小型装配工位、电子元器件分拣设备里的应用占比很高，尤其是对安装空间有严格限制的紧凑工位，比如SMT贴片线的物料挡停、小型夹具的压紧动作、标签剥离机构的顶出动作，都能看到这类结构的身影。不同于大缸径重型气缸的重载输出定位，这类微型气缸的核心用途是完成小行程、低负载的高频往复直线动作，输出推力通常在几十牛级别，适配0.4-0.6MPa的常规工厂气压供给，不需要额外配置高压气源回路，直接接入车间现有气动主管路就能正常工作。从结构设计思路来看，这款气缸采用了单杆双作用的气路布局，缸筒部分做了等径薄壁设计，两端端盖采用径向密封结构，没有额外的外置拉杆，靠端盖与缸筒的过盈压装配合实现密封固定，

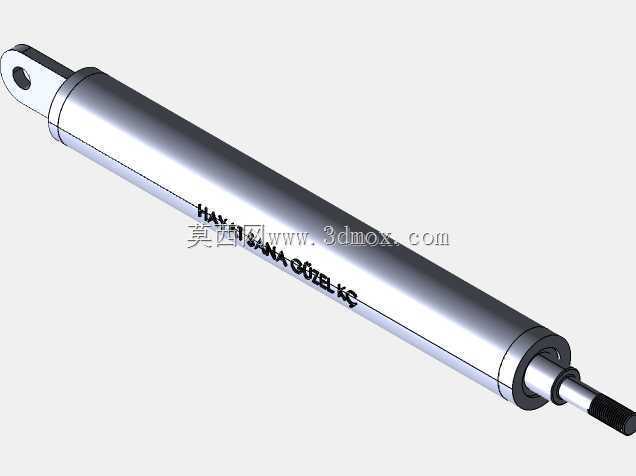

　　相比拉杆式微型气缸，整体外径更小，能适配更狭窄的安装槽位。活塞杆表面做了硬质氧化处理，表面粗糙度控制在Ra0.8以下，配合内置的导向铜套，能保证往复运动时的同轴度，避免活塞杆伸出时出现偏磨导致的漏气问题。前端的安装端做了单耳带销孔的结构，不需要额外搭配安装附件，就能直接通过圆柱销与设备摆臂或者负载支架铰接，适合小角度摆动的驱动场景，比如小型料仓的闸门启闭、检测探针的升降动作。从安装边界尺寸来看，这款气缸的缸体外径控制在10mm级别，总长度随行程变化，常规10-50mm行程的版本，缩回状态下总长度不会超过120mm，活塞杆直径在4mm左右，尾部进气口采用M5标准内螺纹接口，能直接适配常规的微型气动快插接头，不需要额外做转接头适配。

　　设计时特意将进出气口布置在缸体尾部的端面上，而非侧面，进一步压缩了径向安装尺寸，在并排布置多组气缸的密集安装场景下，相邻气缸的中心距可以做到15mm以内，大幅节省安装面板的空间占用。在功能特性上，这款气缸内置了聚氨酯材质的端部缓冲垫，不需要配置外置的液压缓冲器，就能在活塞运行到行程端点时吸收冲击能量，降低动作时的碰撞噪音，在高速往复动作的工况下，每分钟往复频次可以达到60次以上，不会因为端部冲击导致密封件过早失效。密封件采用了耐油丁腈橡胶材质，能适配常规的压缩空气介质，即使气源里带有少量雾化润滑油，也不会出现密封件溶胀失效的问题，日常维护只需要定期清理活塞杆表面的灰尘杂物，不需要频繁拆解更换密封件。在实际选型适配时，

　　这类气缸通常搭配两位五通微型电磁阀使用，电磁阀可以直接集成在阀岛上面，不需要单独布置安装支架，气路连接采用4mm外径的PU气管即可，整体气路布局简洁，故障点少，适合大批量应用在小型自动化设备里。需要注意的是，这类微型气缸的侧向承载能力较弱，设计安装结构时要尽量保证负载的作用力方向与活塞杆轴线重合，避免承受径向力，否则会加速导向套的磨损，导致活塞杆伸出卡顿、漏气等问题。如果工况里存在侧向力的场景，需要额外搭配外置的直线导轨做导向，让气缸只提供轴向驱动力，不承受径向负载，这样能大幅延长气缸的使用寿命。另外在安装固定时，前端的铰接销要做防松处理，避免高频动作下销钉脱落导致设备故障，尾部的气管连接要预留足够的弯曲半径，避免气缸动作时气管被拉扯弯折导致气路堵塞。
